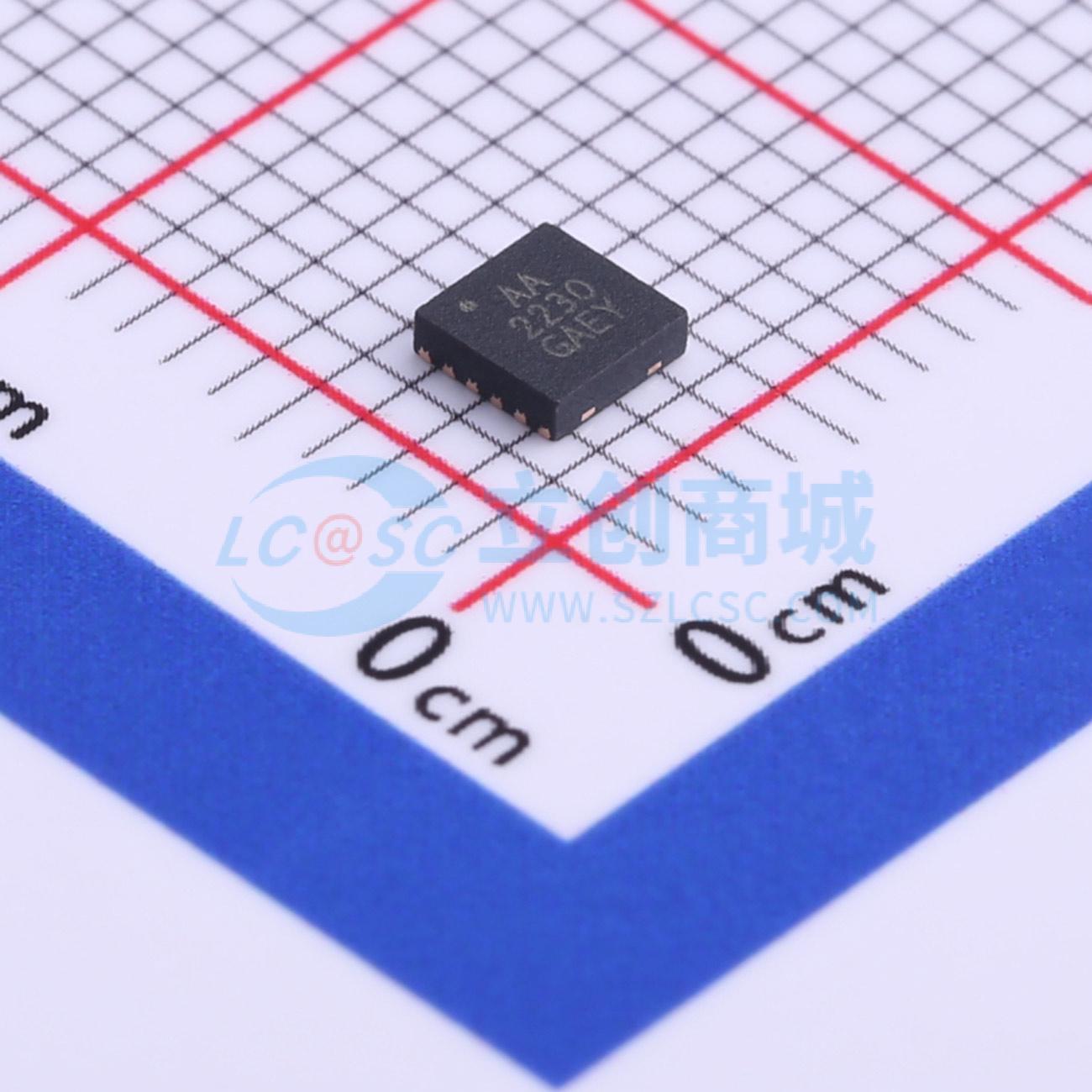

温馨提醒：图片仅供参考，商品以实物为准

MIC2230-AAYML-TR

双路800mA同步降压DC/DC转换器

描述: MIC2230是一款双路输出、高效率同步降压DC/DC转换器,适用于便携和嵌入式系统。它具有超低静态电流、快速瞬态响应和2.5MHz PWM操作等功能。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2230-AAYML-TR
商品编号: C515522
商品封装: TDFN-12-EP(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

MIC2230是一款双输出、高效同步降压DC/DC转换器。MIC2230非常适合对功率转换效率和快速瞬态性能有要求的便携式和嵌入式系统，且采用超小封装。MIC2230在轻载模式下提供超低静态电流，确保电池供电应用在待机模式下的电流消耗最小。MIC2230的设计仅需2.2 μH小型电感器和10 μF陶瓷电容器。 MIC2230具有可选模式，允许用户在最低噪声性能和低功率效率之间进行权衡。涓流模式操作在轻载时提供超高效率，而PWM操作则提供极低纹波噪声性能。为了在低压差条件下最大限度延长电池寿命，MIC2230可在最大占空比为100%的情况下运行。 MIC2230采用节省空间的3 mm×3 mm TDFN - 12L封装，结温范围为 - 40℃至 + 125℃。

商品特性

高效率：超过96%
超低静态电流：仅28 μA
超低关断电流：小于1 μA
快速瞬态性能
2.5 MHz PWM操作
每通道高输出电流能力：800 mA
无需肖特基二极管
使用2.2 μH电感器和10 μF陶瓷电容器时稳定
输出电压可调至0.8V
内置软启动电路
限流保护
自动切换至轻载模式运行
/FPWM引脚支持低噪声强制PWM模式运行
带内部5 μA电流源的电源正常输出，支持可编程延迟时间的时序控制
小型散热增强型3 mm×3 mm TDFN - 12L封装

应用领域

MPU和ASIC电源
个人数字助理（PDA）
数码相机
PC卡
无线和DSL调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	800mV~5.5V
	输出电流	800mA
	开关频率	2.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	28uA
	开关管(内置/外置)	内置
	输出类型	可调
