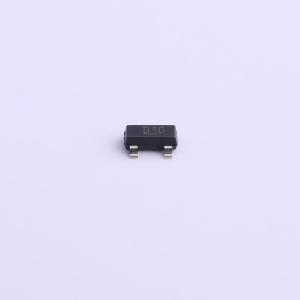

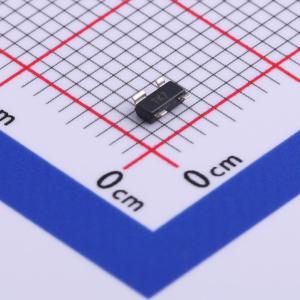

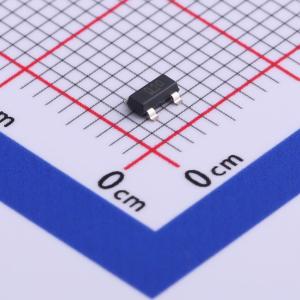

MIC4416YM4-TR

超小型低端MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC4416和MIC4417超小型低端MOSFET驱动器专为在低端开关应用中通过与TTL兼容的控制信号来切换N沟道增强型MOSFET而设计。MIC4416为同相驱动器，MIC4417为反相驱动器。这些驱动器具有短延迟和高峰值电流的特点，可产生精确的边沿以及快速的上升和下降时间
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4416YM4-TR
商品编号: C515508
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

MIC4416和MIC4417 IttyBitty低端MOSFET驱动器旨在在低端开关应用中，根据与TTL兼容的控制信号来切换N沟道增强型MOSFET。MIC4416为同相驱动器，MIC4417为反相驱动器。这些驱动器具有短延迟和高峰值电流的特点，可产生精确的边沿以及快速的上升和下降时间。它们采用小巧的4引脚SOT - 143封装，占用空间极小。 MIC4416/7由+4.5V至+18V的电源电压供电。导通状态下的驱动输出电压近似等于电源电压（无内部稳压器或钳位电路）。像10V这样的高电源电压适用于标准N沟道MOSFET；像5V这样的低电源电压则适用于逻辑电平N沟道MOSFET。在低端配置中，驱动器可控制一个MOSFET，该MOSFET能切换高达其额定值的任意电压。MIC4416/7采用SOT - 143封装，额定环境温度范围为 - 40℃至+85℃。

商品特性

工作电压范围：+4.5V至+18V
低稳态电源电流——控制输入为低电平时，典型值50μA；控制输入为高电平时，典型值370μA
标称峰值输出电流1.2A——18V电源时，典型输出电阻3.5Ω；5V电源时，典型输出电阻7.8Ω
相对于电源或地的最大输出偏移25mV
可在低端开关电路中工作
与TTL兼容的输入，可承受 - 20V电压
静电放电（ESD）保护
有反相和同相版本

应用领域

电池节能
螺线管和运动控制
灯光控制
开关模式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	1.2A
	拉电流(IOH)	1.2A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	24ns
	下降时间(tf)	28ns
	工作温度	-40℃~+85℃
	静态电流(Iq)	50uA
