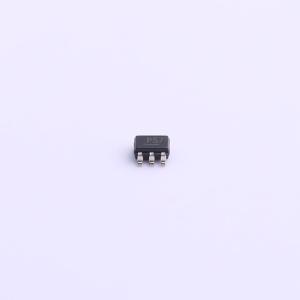

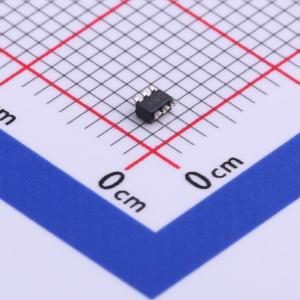

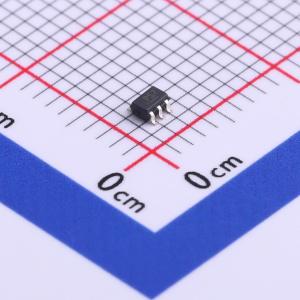

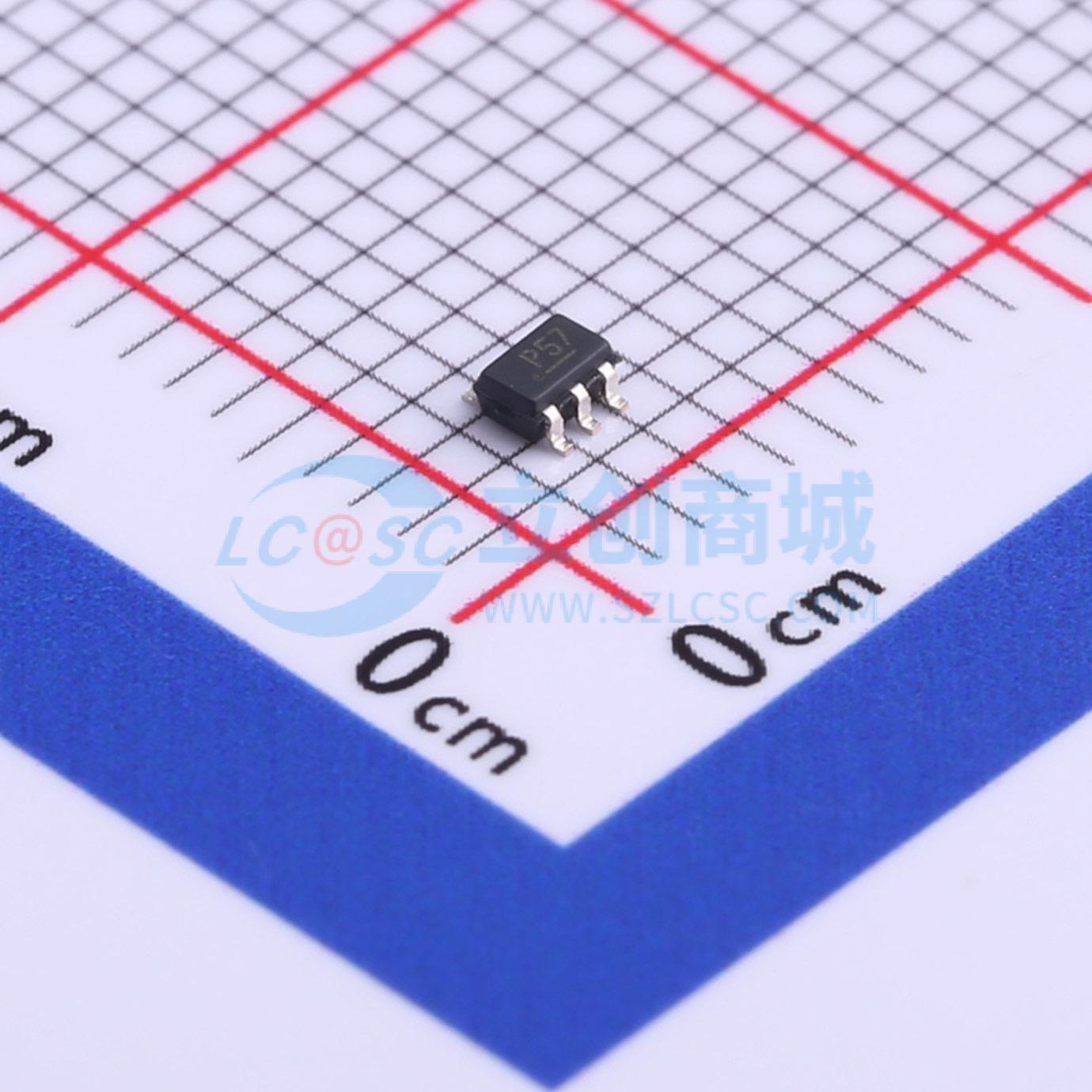

MIC94063YC6-TR

高侧功率开关

描述: MIC94060 - 63 是高端负载开关，设计工作电压范围为 1.7V 至 5.5V。这些器件包含一个低导通电阻 P 沟道 MOSFET，可支持超过 2A 的连续电流。MIC94061 和 MIC94063 具备有源负载放电电路，可确保主开关处于关断状态时，容性负载无电荷残留
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC94063YC6-TR
商品编号: C515518
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

MIC94060 - 63 是高端负载开关，设计用于 1.7V 至 5.5V 的工作电压范围。这些器件包含一个低导通电阻的 P 沟道 MOSFET，可支持超过 2A 的连续电流。MIC94061 和 MIC94063 具备有源负载放电电路，可确保主开关处于关断状态时，容性负载无电荷残留。 MIC94060 - 61 具有快速导通特性，而 MIC94062 - 63 提供 800μs（典型值）的压摆率控制软启动导通功能，以防止浪涌电流干扰电源轨。使能输入端的有源下拉功能使 MIC94060 - 63 默认处于关断状态，直到 EN 引脚被拉高。内置的电平转换电路允许低电压逻辑信号切换较高的电源电压，反之亦然；高电平逻辑信号也可控制低电平电压。 MIC94060 - 63 的工作电压范围使其适用于单节锂离子电池、2 至 3 节镍氢/镍镉/碱性电池供电的系统，以及所有 5V 应用。其 2μA 的低工作电流和小于 1μA 的低关断电流可最大限度延长电池使用寿命。

商品特性

输入电压范围：1.7V 至 5.5V
连续工作电流：2A
导通电阻 RDSON：77mΩ（典型值）
内置控制逻辑电平转换功能；可由 1.5V 逻辑信号驱动
低静态电流：2μA
软启动功能：MIC94062 - 63
微功耗关断电流：<1μA
负载放电电路：MIC94061、MIC94063
节省空间的 1.2mm x 1.6mm 薄型 MLF 封装

应用领域

便携式应用中的负载开关：
- 手机
- 个人数字助理（PDA）
- MP3 播放器
- 数码相机
- 便携式仪器
电池切换电路
电平转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	1.7V~5.5V
	导通电阻	77mΩ
	工作温度	-40℃~+125℃
