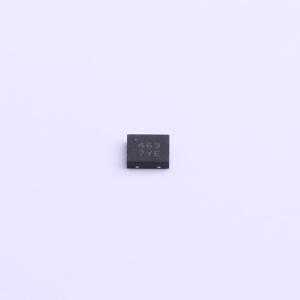

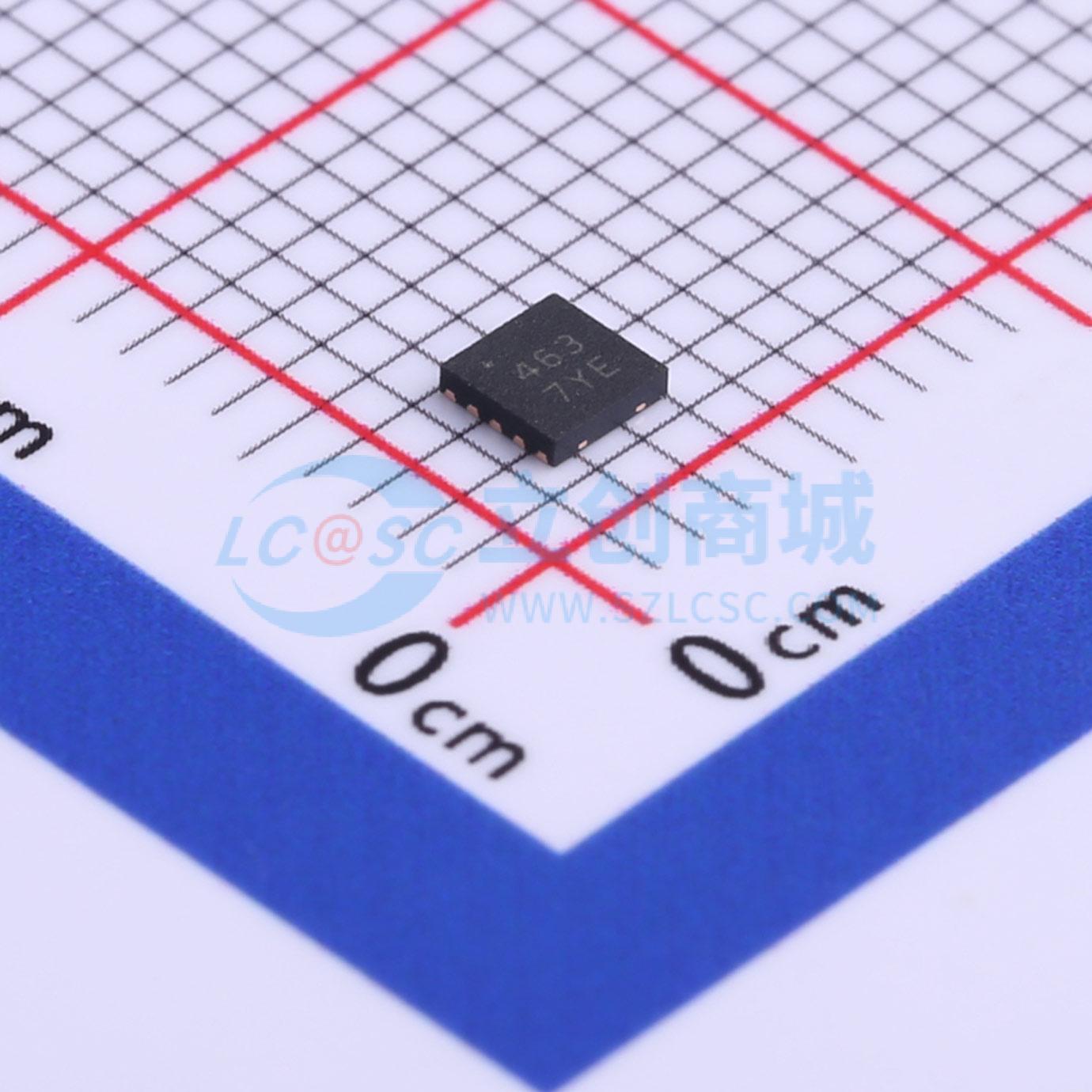

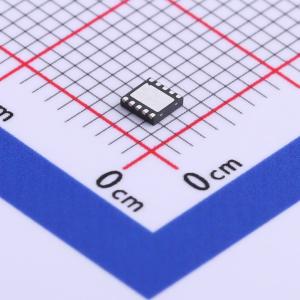

MIC4604YMT-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4604YMT-TR
商品编号: C515515
商品封装: TDFN-10-EP(2.5x2.5)
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

MIC4604是一款85V半桥MOSFET驱动器。MIC4604的特点是具有39 ns的快速传播延迟时间，以及在1 nF容性负载下20 ns的驱动器上升/下降时间。低端和高端栅极驱动器可独立控制。MIC4604具有TTL输入阈值，内置一个高压内部二极管，有助于对高端栅极驱动自举电容进行充电。一款坚固、高速且低功耗的电平转换器可为高端输出提供清晰的电平转换。MIC4604的稳健操作确保输出不受电源毛刺、HS低于地电位的振铃或高速电压转换时HS的转换影响。低端和高端驱动器均具备欠压保护功能。 MIC4604提供8引脚SOIC封装和小巧的10引脚2.5 mm × 2.5 mm TDFN封装。两种封装的工作结温范围均为-40℃至+125℃。

商品特性

5.5V至16V栅极驱动电源电压范围
通过独立输入驱动高端和低端N沟道MOSFET
TTL输入阈值
片上自举二极管
39 ns快速传播时间
驱动1000 pF负载时上升和下降时间为20 ns
低功耗
电源欠压保护
结温范围为-40℃至+125℃

应用领域

功率逆变器
高压降压调节器
半桥、全桥和三相桥式电机驱动器
分布式电源系统
计算机外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1A

	属性	参数值
	拉电流(IOH)	1A
	工作电压	5.25V~16V
	上升时间(tr)	20ns
	下降时间(tf)	20ns
	工作温度	-40℃~+125℃@(Tj)
