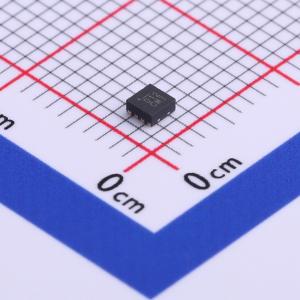

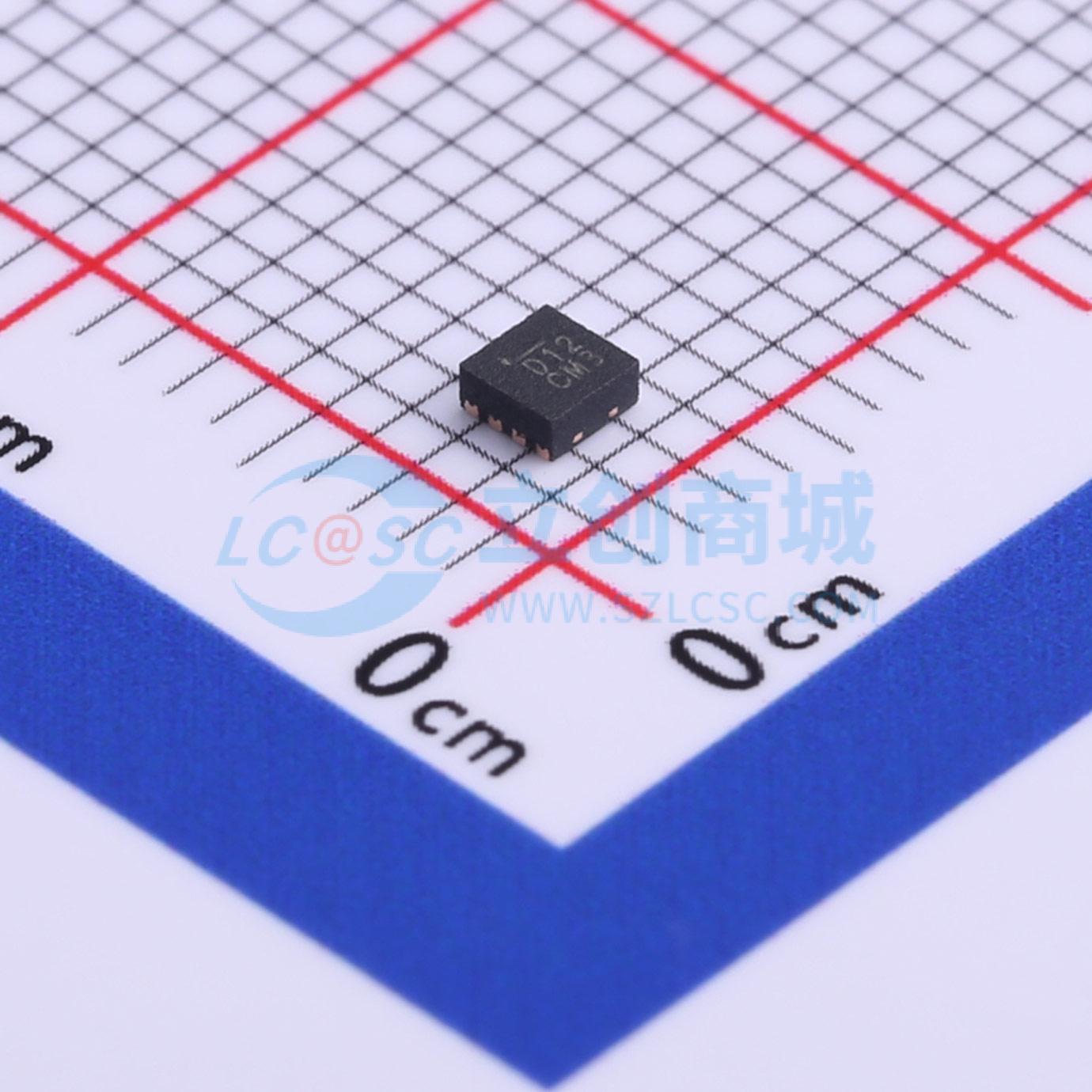

温馨提醒：图片仅供参考，商品以实物为准

MIC44F18YML-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC44F18YML-TR
商品编号: C515517
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.019克(g)

商品参数

商品概述

MIC44F18、MIC44F19和MIC44F20是高速单MOSFET驱动器，能够吸收和提供6A电流，用于驱动容性负载。这些MOSFET驱动器的延迟时间小于15 ns，在1000 pF负载下的上升时间为10 ns，非常适合在电源应用中驱动大栅极电荷MOSFET。MIC44F18是非反相驱动器，MIC44F19是适用于驱动P沟道MOSFET的反相驱动器，MIC44F20是用于N沟道MOSFET的反相驱动器。 MIC44F18/19/20采用专有的BiCMOS/DMOS工艺制造，具有低功耗和高效率的特点，可将TTL或CMOS输入逻辑电平转换为输出电压电平，输出电压可在正电源或地的25 mV范围内摆动。相比之下，同类双极型器件只能在电源的1V范围内摆动。 MIC44F18/19/20的输入电源电压范围为4.5V至12.6V，使这些器件适用于各种功率应用中的MOSFET驱动。其他特性包括使能功能、闩锁保护和可编程欠压锁定（UVLO）功能。 MIC44F18/19/20的结温范围为-40℃至+125℃，提供带散热焊盘的ePAD MSOP - 8和2 mm×2 mm DFN - 8封装选项。

商品特性

4.5V至12.6V输入工作范围
6A峰值输出电流
高精度±5%使能输入阈值
高速开关能力 - 在1000 pF负载下10 ns上升时间 - 传播延迟时间<15 ns
灵活的UVLO功能 - 内部设置4.2V UVLO - 可通过外部电阻编程
输出引脚反向电流>500 mA时的闩锁保护
使能功能
热增强型ePAD MSOP - 8封装选项
微型2 mm×2 mm DFN - 8封装选项
无铅封装

应用领域

同步开关模式电源
次级侧同步整流

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(5000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	6A
	拉电流(IOH)	6A

	属性	参数值
	工作电压	4.5V~13.2V
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	-
	工作温度	-40℃~+125℃@(Tj)
