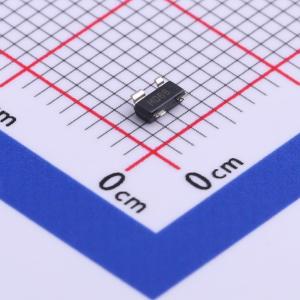

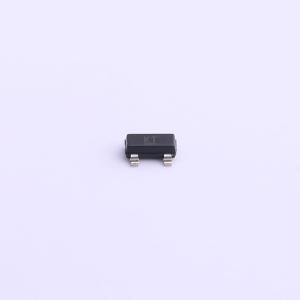

MIC811TUY-TR
微处理器复位电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC811和MIC812是低成本的微处理器监控电路，用于监控基于微处理器的系统中的电源。该器件的功能是，当电源电压降至指定的复位阈值以下或 /MR 引脚被强制拉低时，输出复位信号。它提供了几种不同的复位阈值，以适配3V、3
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC811TUY-TR
- 商品编号
- C515516
- 商品封装
- SOT-143-4
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 3V~3.15V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.08V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 140ms | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 5uA |
商品概述
MIC811和MIC812是低成本的微处理器监控电路，用于监控基于微处理器的系统中的电源。 该器件的功能是，当电源电压降至指定的复位阈值电平以下，或/MR被强制拉低时，发出复位信号。有几种不同的复位阈值电平可供选择，以适应3V、3.3V或5V供电系统。 MIC811具有低电平有效输出的/RESET信号，而MIC812则提供高电平有效输出的RESET信号。在VCC升至设计的复位阈值电平以上后，复位输出信号至少会保持140ms的有效状态。MIC811/812采用推挽输出级，因此输出端无需上拉电阻。MIC811/812采用4引脚SOT - 143封装。
商品特性
- 用于3V、3.3V或5V电源的精密电压监控器
- 当VCC低至1V时，/RESET仍保持有效
- 典型电源电流为5μA
- 最小复位脉冲宽度为140ms
- 手动复位输入
- 采用4引脚SOT - 143封装
应用领域
- 便携式设备
- 智能仪器
- 关键微处理器电源监控
- 打印机/计算机
- 控制器
