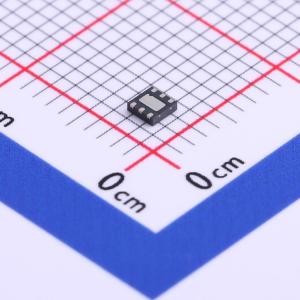

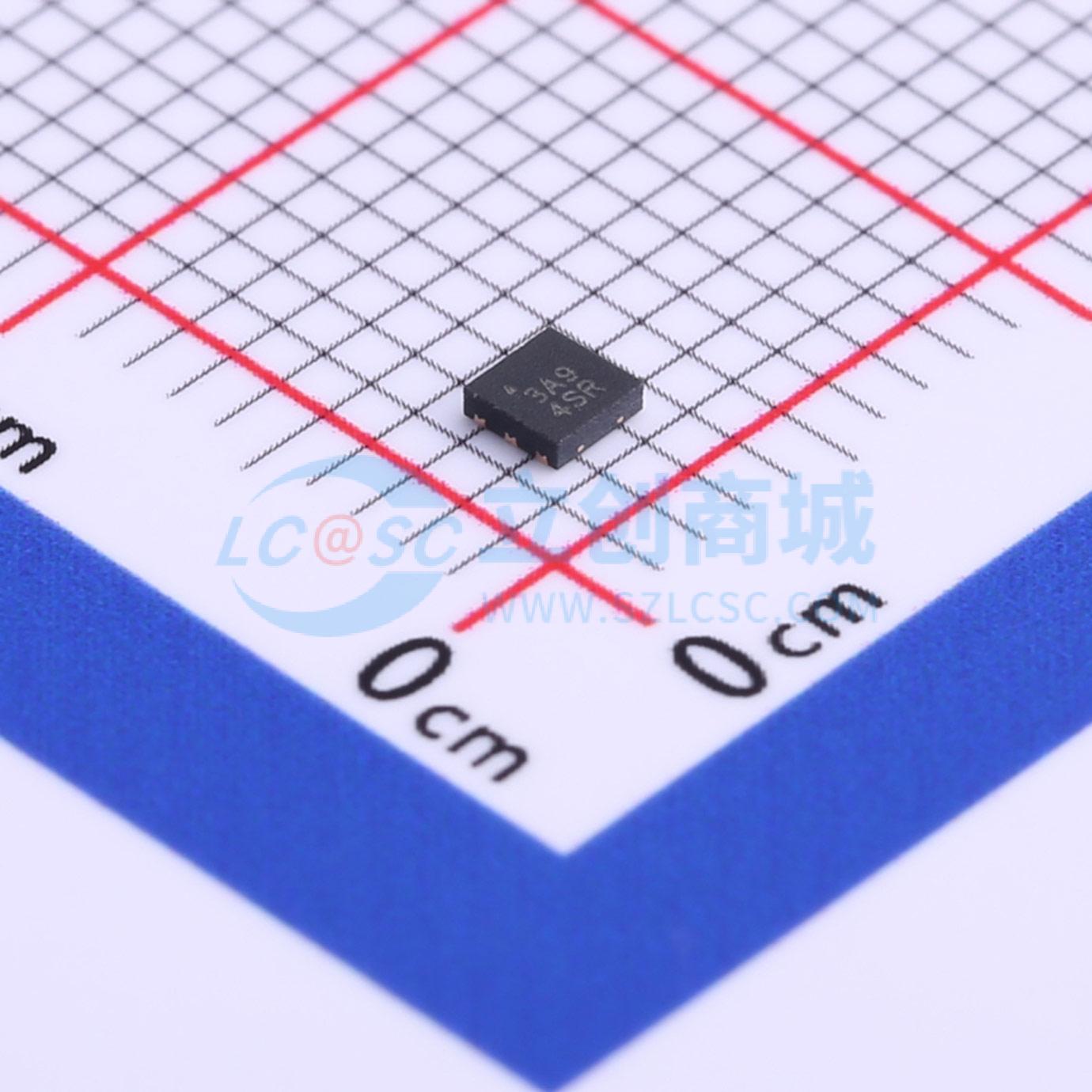

MIC2039AYMT-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2039AYMT-TR
商品编号: C515513
商品封装: TDFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	75mΩ
	工作温度	-40℃~+125℃

商品概述

MIC2039是一款高边MOSFET电源分配开关，通过使用5%的电流限制精度提高了系统可靠性。MIC2039的工作输入电压范围为2.5V至5.5V，内部具有电流限制功能，并且具有热关断功能以保护设备和系统。MIC2039提供有高电平有效或低电平有效的逻辑电平使能输入控制。它有一个内置32毫秒延迟的开漏故障状态输出标志，在过流或热关断条件下会置低。

MIC2039具有可调输出电流限制，可通过电阻编程设置在0.2A至2.5A之间。MIC2039还提供了一种独特的启动特性，允许在启动期间或稳态运行期间瞬时产生高达次级电流限制（ILIMIT_2nd）的大电流浪涌。这对于充电负载具有大涌电流的情况非常有用，例如电容器。一旦建立过流条件，这些开关将进入恒定电流限制模式，除非芯片温度超过热关断规格。

MIC2039采用6引脚SOT-23和6引脚2 mm x 2 mm薄型DFN封装。MIC2039的工作结温范围为-40°C至+125°C。

商品特性

±5% 电流限制精度
输入电源范围从2.5V到5.5V
低静态电流：典型100 μA（开关开启）
在5V下典型的RDS(ON)为75 mΩ
可调输出电流0.2A至2.5A
启动：瞬时次级电流限制阈值（120毫秒周期）
软启动功能
欠压闭锁 (UVLO)
快速10 µs短路响应时间（非启动选项）
故障状态输出标志
逻辑控制使能（高电平有效，低电平有效）
热关断
与MIC2009/MIC2019引脚兼容
6引脚2 mm x 2 mm薄型DFN和6引脚SOT-23封装
结温范围从-40°C到+125°C

应用领域

USB 外设和兼容 USB 2.0/3.0 的设备
DTV/STB
笔记本电脑和消费电子产品
通用电源分配

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效；高电平有效
