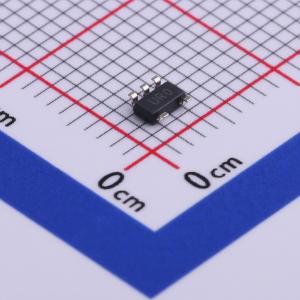

温馨提醒：图片仅供参考，商品以实物为准
MIC5323-3.3YD5-TR
MIC5323-3.3YD5-TR
SMT扩展库PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC5323-3.3YD5-TR
- 商品编号
- C512211
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 80dB@(1kHz) | |
| 压差 | 170mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 150uA | |
| 噪声 | 20uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MIC5323是一款高性能的300mA低压差（LDO）稳压器，在消耗低接地电流的同时，提供极高的电源抑制比（PSRR）和极低的噪声。 MIC5323非常适合电池供电应用，具有2%的精度、极低的压差（在300mA时为120mV）以及轻载时的低接地电流（典型值为90μA）。禁用时，MIC5323的典型功耗小于1μA。 MIC5323采用uCap设计，可使用小型陶瓷输出电容来确保稳定性，从而减少所需的电路板空间和元件成本。 MIC5323提供固定输出电压和可调输出电压选项，采用超紧凑的6引脚2mm×2mm Thin MLF和薄型SOT - 23 - 5封装。还有其他电压选项可供选择。
商品特性
- 在300mA时，超低压差为120mV
- 输入电压范围：2.65至5.5V
- 使用陶瓷输出电容时稳定
- 保证300mA输出电流
- 低输出噪声 — 20μVrms
- 高电源抑制比，在1kHz时高达80dB
- 当C_BYP = 0.1μF时，开启时间小于30μs
- 高输出精度：在整个温度范围内为±2.0%
- 热关断保护
- 限流保护
- 6引脚2mm×2mm Thin MLF封装
- 薄型SOT - 23 - 5封装
应用领域
- 手机
- 笔记本电脑和平板电脑
- 光纤模块
- 便携式电子设备
- 仪器仪表系统
- 音频编解码器电源
