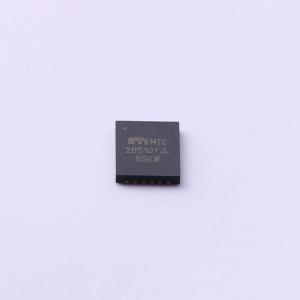

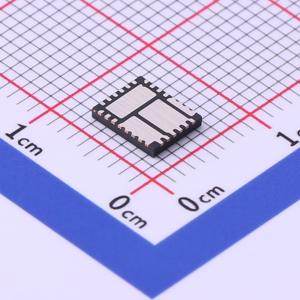

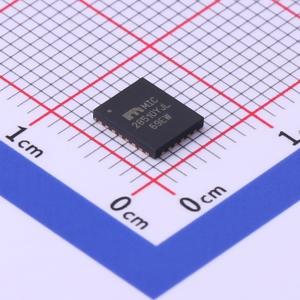

温馨提醒：图片仅供参考，商品以实物为准
MIC28510YJL-TR
75V/4A 同步降压DC/DC调节器
- 描述
- MIC28510是一款可调频率的同步降压DC/DC调节器,采用独特的自适应导通时间控制架构。输入电压范围为4.5V至75V,最大输出电流为4A,输出电压可调至0.8V,精度为±1%。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC28510YJL-TR
- 商品编号
- C512202
- 商品封装
- MLF-28(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~75V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 4A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
Micrel公司的MIC28510是一款可调频率的同步降压稳压器，采用独特的自适应导通时间控制架构。MIC28510的输入电源范围为4.5V至75V，可提供高达4A的稳压输出电流。输出电压可调节至低至0.8V，保证精度为±1%。 Micrel的超高速控制架构可实现超快速瞬态响应，同时减少输出电容，还能实现（高输入电压）/（低输出电压）操作。这种自适应导通时间纹波控制架构将固定频率操作和快速瞬态响应的优势集于一身。 MIC28510具备全套保护功能，可确保IC在故障条件下得到保护。这些功能包括欠压锁定，以确保在电源骤降条件下正常运行；内部软启动，以减少浪涌电流；折返式电流限制；“打嗝”模式短路保护；以及热关断。
商品特性
- 超高速控制架构支持：高电压差操作（输入电压 = 75V，输出电压 = 0.8V）
- 小输出电容
- 4.5V至75V电压输入
- 4A输出电流能力，效率高达95%
- 输出电压可在0.8V至24V范围内调节
- ±1%反馈精度
- 任何电容均稳定：零等效串联电阻（ESR）至高等效串联电阻输出电容
- 100kHz至500kHz开关频率
- 内部补偿
- 折返式电流限制和“打嗝”模式短路保护
- 热关断
- 支持向预偏置负载安全启动
- -40℃至+125℃结温范围
- 28引脚5mm×6mm MLF封装
应用领域
- 分布式电源系统
- 通信/网络基础设施
- 工业电源
- 太阳能
