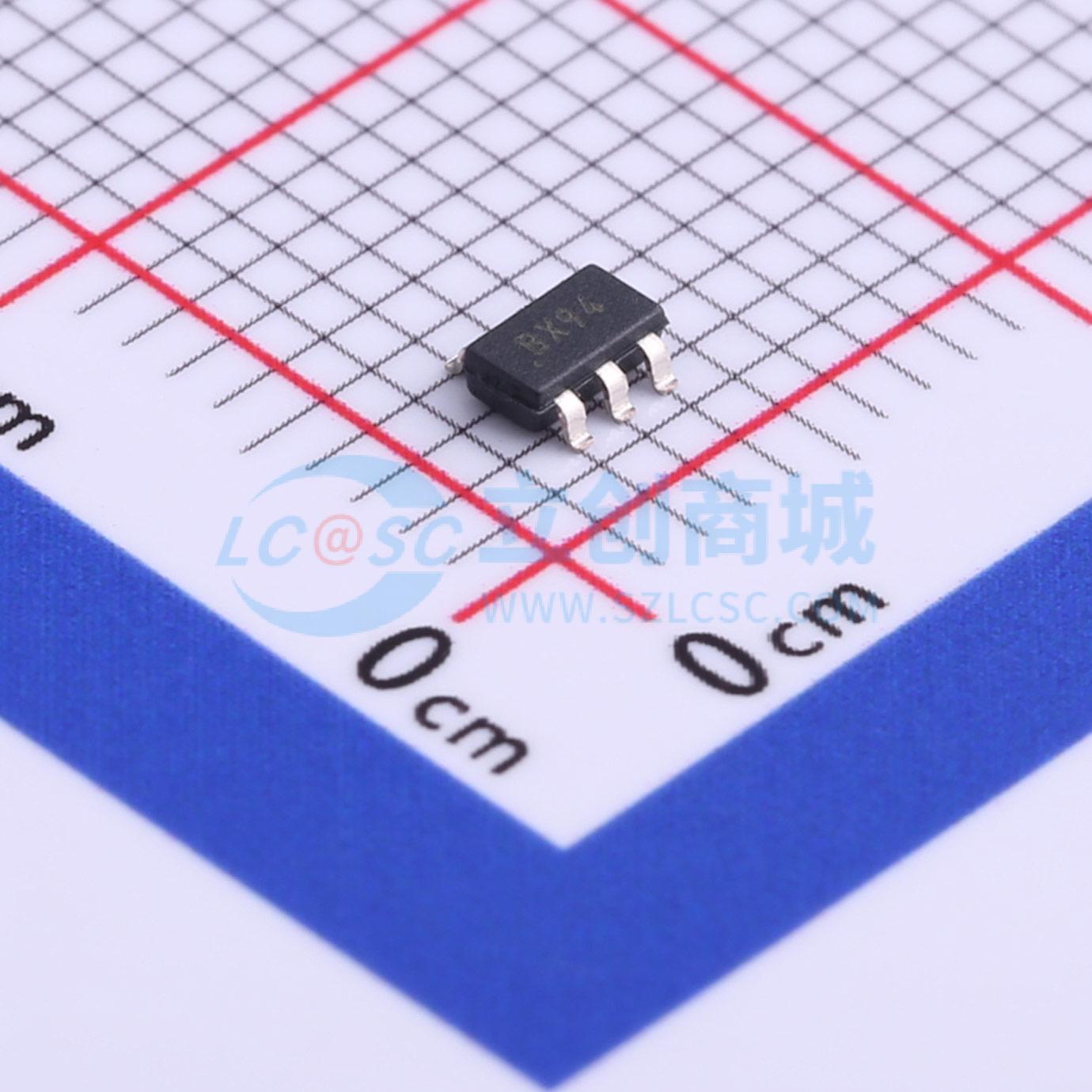

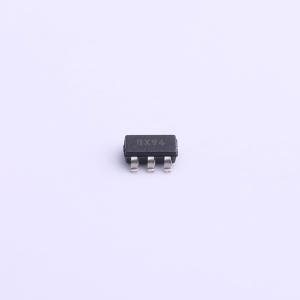

温馨提醒：图片仅供参考，商品以实物为准
MCP1640CT-I/CHY
0.65V启动同步升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP1640CT-I/CHY是一款紧凑、高效的固定频率同步升压DC-DC转换器,适用于由一节、两节或三节碱性、NiCd、NiMH或一节Li-lon或Li-Polymer电池供电的应用。它具有低启动电压（0.65V）、可调输出电压（2.0V至5.5V）和自动PFM/PWM模式切换等功能。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP1640CT-I/CHY
- 商品编号
- C511326
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 350mV | |
| 输出电压 | 2V~5.5V | |
| 输出电流 | 350mA | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 19uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MCP1640/B/C/D是一款紧凑、高效、固定频率的同步升压型DC-DC转换器。它为单节、两节或三节碱性电池、镍镉电池、镍氢电池，以及单节锂离子或锂聚合物电池供电的应用提供了易于使用的电源解决方案。 低压技术使稳压器能够在低至0.65V的输入电压下启动，且不会产生高浪涌电流或输出电压过冲。通过集成低电阻N沟道升压开关和同步P沟道开关，实现了高效率。所有补偿和保护电路均集成在内，以尽量减少外部元件。对于待机应用，MCP1640在无负载运行时仅消耗19μA电流，并且在关断（EN = GND）时可实现输入与输出的真正断开。还有其他器件选项，可仅在PWM模式下运行，并在关断时将输入与输出旁路连接。 “真正的”负载断开模式通过消除从输入到输出的正常升压稳压器二极管路径，在禁用时提供输入与输出的隔离。旁路模式选项使用集成的低电阻P沟道MOSFET将输入连接到输出，为处于深度睡眠模式的电路提供低偏置维持电压。这两种选项的输入电流均小于1μA。 输出电压由一个小型外部电阻分压器设定。提供两种封装选项：SOT23 - 6和2x3 DFN - 8。
商品特性
- 典型效率高达96%
- 典型峰值输入电流限制为800 mA：
- 在Vin = 1.2V、VOUT = 3.3V时，Iout > 100 mA
- 在Vin = 2.4V、VOUT = 3.3V时，Iout > 350 mA
- 在Vin = 3.3V、VOUT = 5.0V时，Iout > 350 mA
- 低启动电压：0.65V，在Iout = 1 mA、VOUT = 3.3V时为典型值
- 低工作输入电压：0.35V，在Iout = 1 mA、VOUT = 3.3V时为典型值
- 可调输出电压范围：2.0V至5.5V
- 最大输入电压 ≤ VOUT < 5.5V
- 自动PFM/PWM操作（MCP1640/C）：
- PFM操作禁用（MCP1640B/D）
- PWM操作频率：500 kHz
- 低器件静态电流：19μA，典型PFM模式
- 内部同步整流器
- 内部补偿
- 浪涌电流限制和内部软启动
- 可选、逻辑控制的关断状态：
- 真正的负载断开选项（MCP1640/B）
- 输入到输出旁路选项（MCP1640C/D）
- 关断电流（所有状态）：< 1μA
- 低噪声、抗振铃控制
- 过温保护
- 可用封装：
- SOT23 - 6
- 2x3 8引脚DFN
应用领域
- 单节、两节和三节碱性及镍氢/镍镉便携式产品
- 单节锂离子电池到5V转换器
- 锂纽扣电池供电设备
- 个人医疗产品
- 无线传感器
- 手持仪器
- GPS接收器
- 蓝牙耳机
- +3.3V至+5.0V分布式电源
