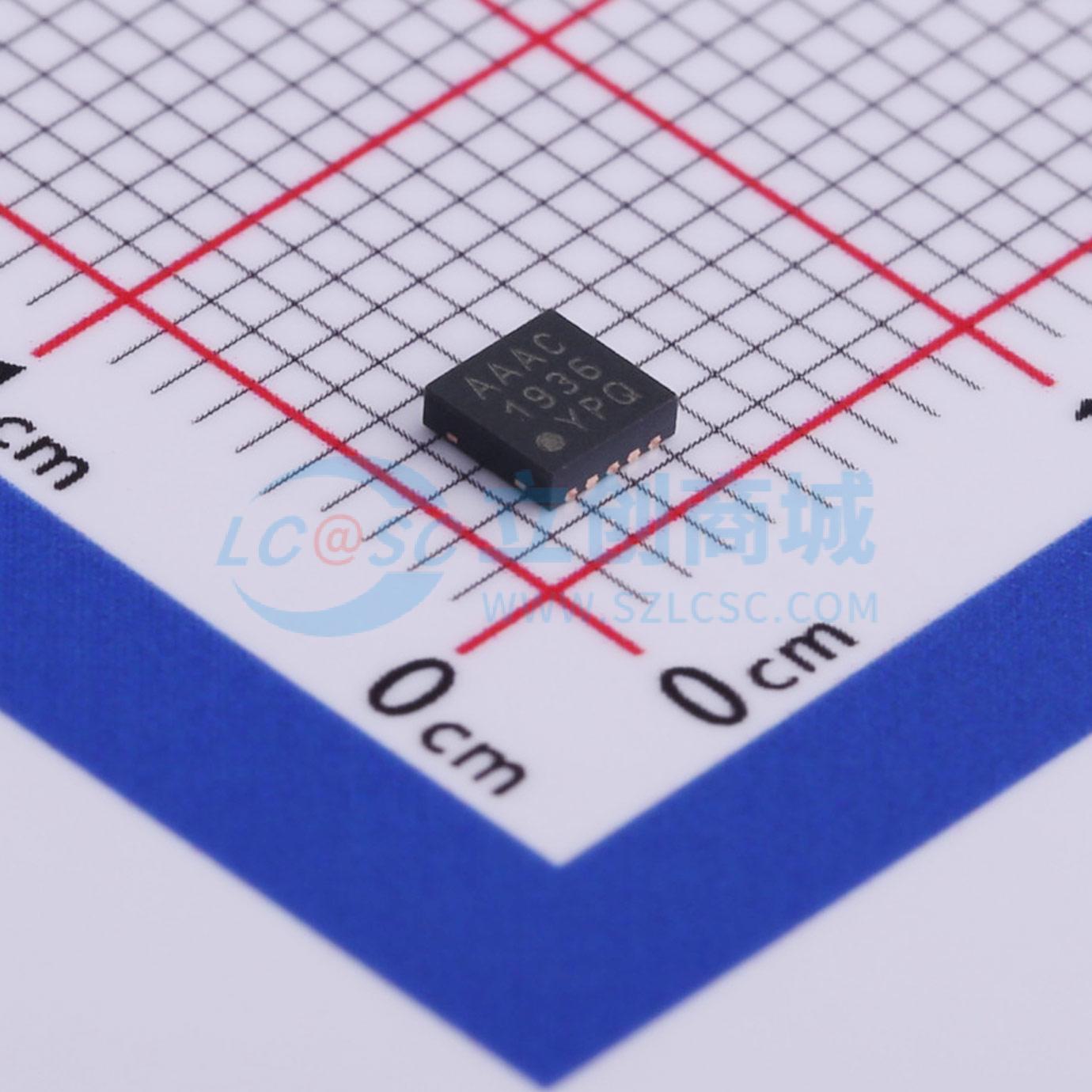

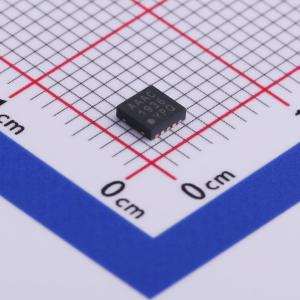

温馨提醒：图片仅供参考，商品以实物为准

MCP73833T-FCI/MF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP73833/4是一款高度先进的线性充电管理控制器，适用于空间受限、对成本敏感的应用。它提供10引脚、3 mm×3 mm DFN封装或10引脚MSOP封装。凭借其小巧的物理尺寸和较少的外部元件需求，MCP73833/4非常适合便携式应用。对于通过USB端口充电的应用，MCP73833/4能够符合所有USB电源总线的规范。 MCP73833/4采用具有可选预充电和充电终止功能的恒流/恒压充电算法。恒压调节固定有四种可选选项：4.20V、4.35V、4.40V或4.50V，以满足新兴的电池充电需求。恒流值通过一个外部电阻设置。在高功率或高环境温度条件下，MCP73833/4会根据芯片温度限制充电电流。这种热调节在保证器件可靠性的同时，优化了充电周期时间。预充电阈值、预充电电流值、充电终止值和自动再充电阈值有多种可选设置。预充电值和充电终止值以编程恒流值的比例或百分比形式设置。预充电可设置为100%。MCP73833/4在-40°C至+85°C的环境温度范围内完全符合规格要求。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP73833T-FCI/MF
商品编号: C511337
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

MCP73833/4是一款高度先进的线性充电管理控制器，适用于空间受限、对成本敏感的应用。它提供10引脚、3 mm×3 mm DFN封装或10引脚MSOP封装。凭借其小巧的物理尺寸和较少的外部元件需求，MCP73833/4非常适合便携式应用。对于通过USB端口充电的应用，MCP73833/4能够符合所有USB电源总线的规范。 MCP73833/4采用具有可选预充电和充电终止功能的恒流/恒压充电算法。恒压调节固定有四种可选选项：4.20V、4.35V、4.40V或4.50V，以满足新兴的电池充电需求。恒流值通过一个外部电阻设置。在高功率或高环境温度条件下，MCP73833/4会根据芯片温度限制充电电流。这种热调节在保证器件可靠性的同时，优化了充电周期时间。预充电阈值、预充电电流值、充电终止值和自动再充电阈值有多种可选设置。预充电值和充电终止值以编程恒流值的比例或百分比形式设置。预充电可设置为100%。MCP73833/4在-40°C至+85°C的环境温度范围内完全符合规格要求。

商品特性

完整的线性充电管理控制器
集成传输晶体管 - 集成电流检测 - 集成反向放电保护
带热调节的恒流/恒压操作
高精度预设电压调节： - 4.2V、4.35V、4.4V或4.5V，± 0.75%
可编程充电电流：最大1A
深度放电电池的预充电 - 可选电流比例 - 可选电压阈值
自动充电结束控制 - 可选电流阈值 - 可选安全时间周期
自动再充电 - 可选电压阈值
两个充电状态输出
电池温度监测
低压差线性稳压器模式
移除输入电源时自动断电
欠压锁定
多种可选设置适用于各种应用
可用封装： - DFN - 10（3 mm×3 mm） - MSOP - 10

应用领域

锂离子/锂聚合物电池充电器
个人数字助理
手机
数码相机
MP3播放器
蓝牙耳机
USB充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.75V~6V
	最大充电电流	1A
	充电饱和电压	4.2V
	电池类型	-

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	50uA
