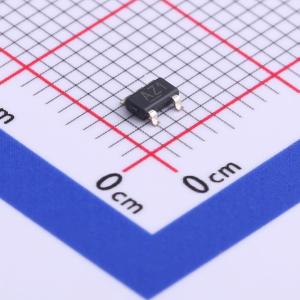

温馨提醒：图片仅供参考，商品以实物为准

MIC2250-1YD5-TR

高效低EMI升压调节器

描述: MIC2250是一款通用的DC/DC升压开关调节器,具有低噪声、EMI降低电路和高效率。适用于噪声敏感的手持电池供电应用。该器件采用专有控制方法,允许输出电压和电流范围内的低纹波。内置34V/2A开关,支持4.7μH到22μH的电感值,稳定的小陶瓷电容器。工作温度范围为-40°C至+125°C。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2250-1YD5-TR
商品编号: C511328
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

MIC2250是一款通用DC/DC升压开关稳压器，具有低噪声、EMI降低电路，且在宽输出电流范围内具备高效率。 MIC2250针对对噪声敏感的手持电池供电应用进行了优化。一种专利控制方法可在输出电压和电流范围内实现低纹波。MIC2250集成了伪随机抖动功能，通过DITH引脚可将EMI水平降低多达10dB。 MIC2250设计用于搭配4.7μH至22μH的电感，并且与1μF至22μF的陶瓷电容配合使用时性能稳定。 MIC2250在100mA时可实现高达90%的高峰值效率，在1mA时轻载效率可达80%。 MIC2250内部集成了额定34V/2A的开关，实现了高功率密度，使其能够以极小的占位面积为大负载供电。 MIC2250 - 1采用5引脚薄型SOT - 23封装，抖动功能禁用。而MIC2250 - 2采用5引脚薄型SOT - 23封装，抖动功能启用。MIC2250还提供8引脚2mm x 2mm MLF无引脚封装选项，工作结温范围为 - 40℃至 + 125℃。

商品特性

在300:1的负载范围内效率超过80%
输入电压范围为2.5V至5.5V
输出电压可调节至32V
静态电流52μA（典型值）
恒定峰值电流控制可降低输出纹波
EMI降低电路
与小型陶瓷电容配合使用时性能稳定
关断电流<1μA
欠压锁定和热关断功能
8引脚2mm×2mm无引脚MLF封装（MIC2250）
5引脚薄型SOT - 23封装（MIC2250 - 1和 - 2）
结温范围为 - 40℃至 + 125℃

应用领域

LCD/OLED显示屏偏置电源
CCD偏置电源
手机、PDA、媒体播放器、GPS导航仪
触觉显示屏本地5V、15V、24V电源轨

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(3000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	1.24V~32V
	输出电流	2A
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
