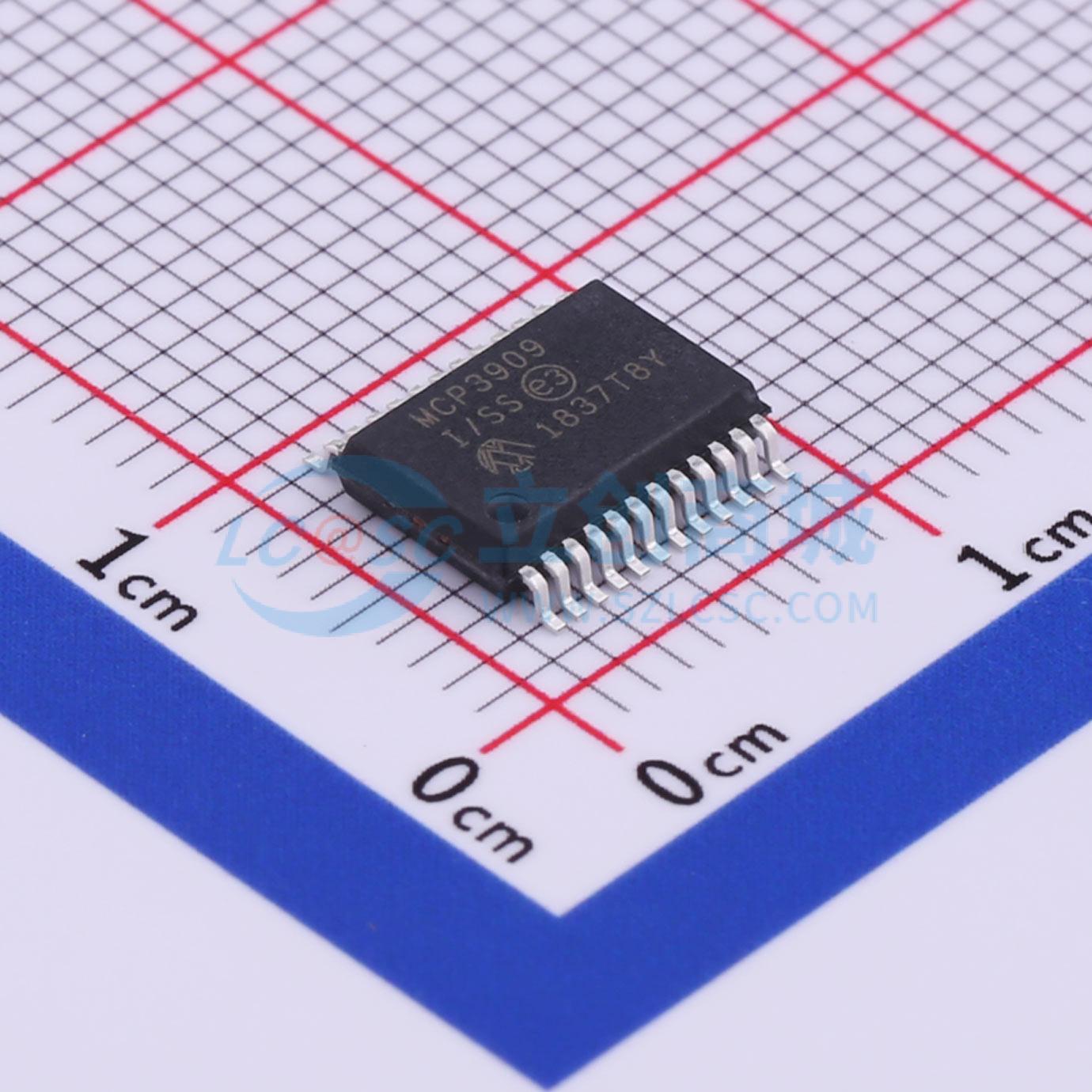

温馨提醒：图片仅供参考，商品以实物为准
MCP3909-I/SS
MCP3909 能量计量集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP3909 是一款支持 IEC 62053 国际计量标准的能量计量集成电路。它提供一个与平均实际功率成比例的频率输出，同时提供对 ADC 通道和乘法器输出数据的串行访问。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3909-I/SS
- 商品编号
- C511308
- 商品封装
- SSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.1% | |
| 工作电压 | 4.5V~5.5V | |
| 动态范围 | 1000:1 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 工作电流 | 2.3mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.4V | |
| 基准电压源温漂 | 15ppm/℃ | |
| 时钟频率(fc) | 3.58MHz |
商品概述
支持IEC 62053国际电能计量规范。它提供与平均有功功率成正比的频率输出，同时可通过串行方式访问ADC通道和乘法器输出数据。该输出波形数据的可用频率最高可达14 kHz，具备16位ADC输出和20位乘法器输出字。16位Δ-Σ ADC适用于宽范围的IB和IMAX电流，以及/或者小分流器（<200 μΩ）电表设计。空载阈值模块可防止有功功率脉冲输出出现任何潜动电流测量。集成的片上电压基准具有每摄氏度15 ppm的超低温度漂移。这款高精度电能计量IC具有高现场可靠性，采用行业标准的24引脚SSOP封装。
商品特性
- 支持IEC 62053国际电能计量规范
- 通过SPI接口访问数字波形数据 - 16位双ADC输出数据字 - 20位乘法器输出数据字
- 双功能引脚支持串行接口访问和同时进行的有功功率脉冲输出
- 两个带多位DAC的16位二阶Δ-Σ模数转换器（ADC） - 两个通道的SINAD典型值为81 dB
- 在1000:1动态范围内，有功电能测量误差典型值为0.1%
- 用于小信号输入的PGA支持低值分流电流传感器
- 片上基准具有超低漂移，典型值为15 ppm/°C
- 可直接驱动电磁机械计数器和两相步进电机
- IDD最大值为4 mA
- 防篡改输出引脚用于指示负功率
- 温度范围：
- 工业级：-40°C至+85°C
- 扩展级：-40°C至+125°C
