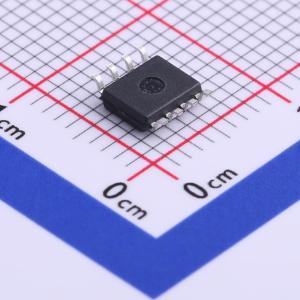

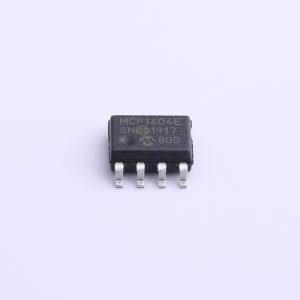

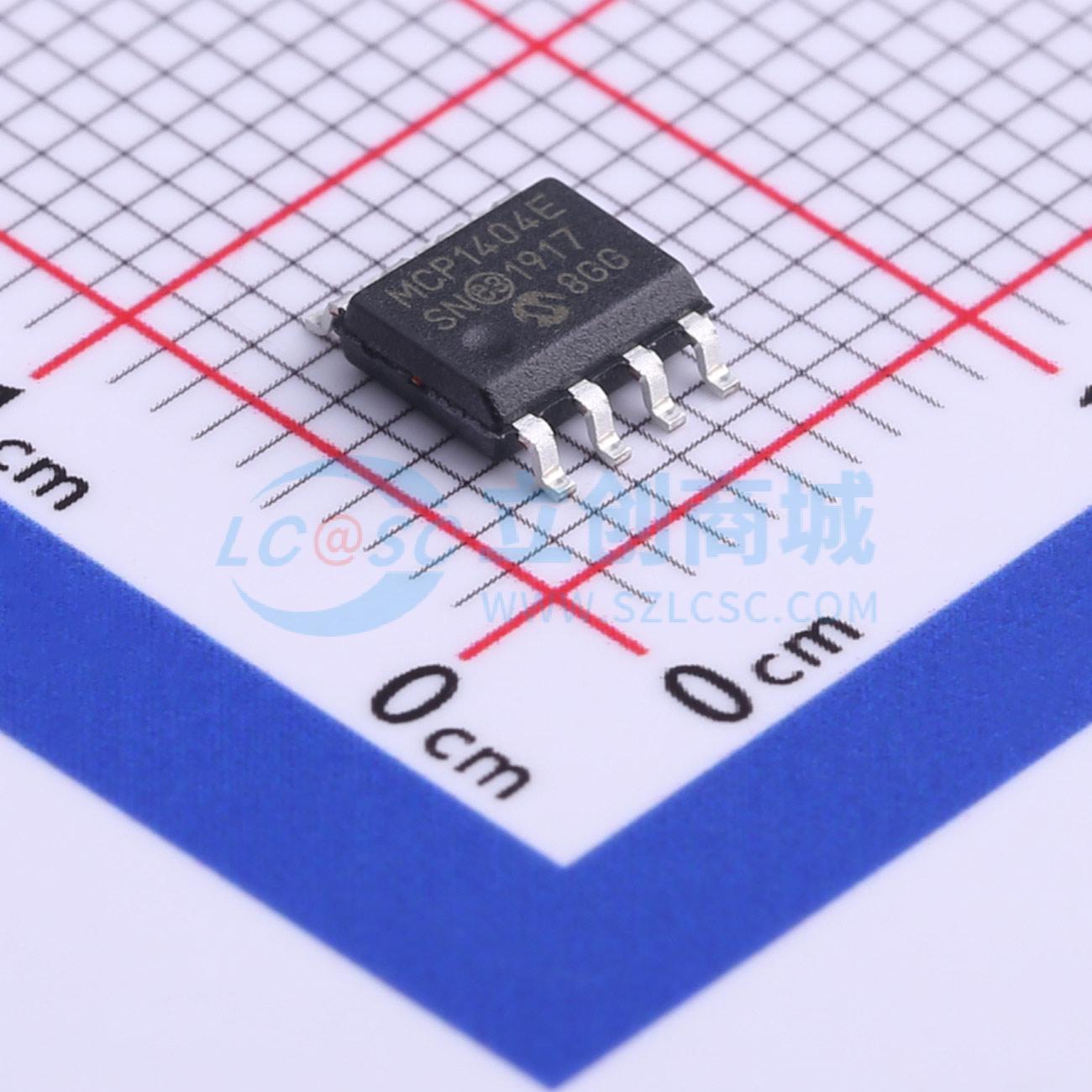

温馨提醒：图片仅供参考，商品以实物为准

MCP1404-E/SN

4.5A 双路高速功率 MOSFET 驱动器

描述: MCP1403/4/5 是一系列双反相、双同相或互补输出驱动器。它们通常能够向容性负载提供高达 4.5A 的峰值电流。这些器件还具有低直通电流、匹配的上升/下降时间和传播延迟的特点。MCP1403/4/5 驱动器采用 4.5V 至 18V 单电源供电，能够在 15ns（典型值）内轻松对 2200pF 的栅极电容进行充放电。它们在导通和关断状态下都具有足够低的阻抗，以确保 MOSFET 的预期状态不会受到影响，即使存在大的瞬态信号。MCP1403/4/5 的输入可以直接由 TTL 或 CMOS（3V 至 18V）驱动。MCP1403/4/5 双输出 4.5A 驱动器系列提供表面贴装和通孔封装，工作温度范围为 -40℃ 至 +125℃。热增强型 DFN 封装的低热阻特性使其能够在驱动较大容性或阻性负载时具有更高的功率耗散能力。在其功率和电压额定范围内的任何条件下，这些器件都具有很高的抗闩锁能力。当接地引脚出现高达 5V 的噪声尖峰（任意极性）时，它们不会受到损坏。所有引脚都具有高达 4kV 的静电放电（ESD）保护。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1404-E/SN
商品编号: C511325
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.158克(g)

商品参数

商品概述

MCP1403/4/5 是一系列双反相、双同相或互补输出驱动器。它们通常能够向容性负载提供高达 4.5A 的峰值电流。这些器件还具有低直通电流、匹配的上升/下降时间和传播延迟的特点。 MCP1403/4/5 驱动器采用 4.5V 至 18V 单电源供电，能够在 15ns（典型值）内轻松对 2200pF 的栅极电容进行充放电。它们在导通和关断状态下都具有足够低的阻抗，以确保 MOSFET 的预期状态不会受到影响，即使存在大的瞬态信号。MCP1403/4/5 的输入可以直接由 TTL 或 CMOS（3V 至 18V）驱动。 MCP1403/4/5 双输出 4.5A 驱动器系列提供表面贴装和通孔封装，工作温度范围为 -40℃ 至 +125℃。热增强型 DFN 封装的低热阻特性使其能够在驱动较大容性或阻性负载时具有更高的功率耗散能力。在其功率和电压额定范围内的任何条件下，这些器件都具有很高的抗闩锁能力。当接地引脚出现高达 5V 的噪声尖峰（任意极性）时，它们不会受到损坏。所有引脚都具有高达 4kV 的静电放电（ESD）保护。

商品特性

高峰值输出电流：4.5A（典型值）
输出级低直通/交叉导通电流
宽输入电源电压工作范围：4.5V 至 18V
高容性负载驱动能力：15ns 内驱动 2200pF，34ns 内驱动 5600pF
短延迟时间：40ns（典型值）
低电源电流：逻辑‘1’输入时为 1.0mA（典型值），逻辑‘0’输入时为 150μA（典型值）
闩锁保护：可承受 1.5A 反向电流
逻辑输入可承受高达 5V 的负摆幅
封装形式：8 引脚 SOIC、PDIP、8 引脚 6x5 DFN 和 16 引脚 SOIC

应用领域

开关模式电源
脉冲变压器驱动
线路驱动器
电机和螺线管驱动

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(100个/管，最小起订量 119 个)

个

起订量：119 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A
	拉电流(IOH)	4.5A
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	15ns
	下降时间(tf)	18ns
	特性	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	1mA
