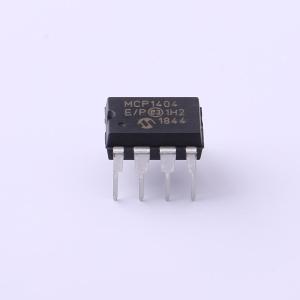

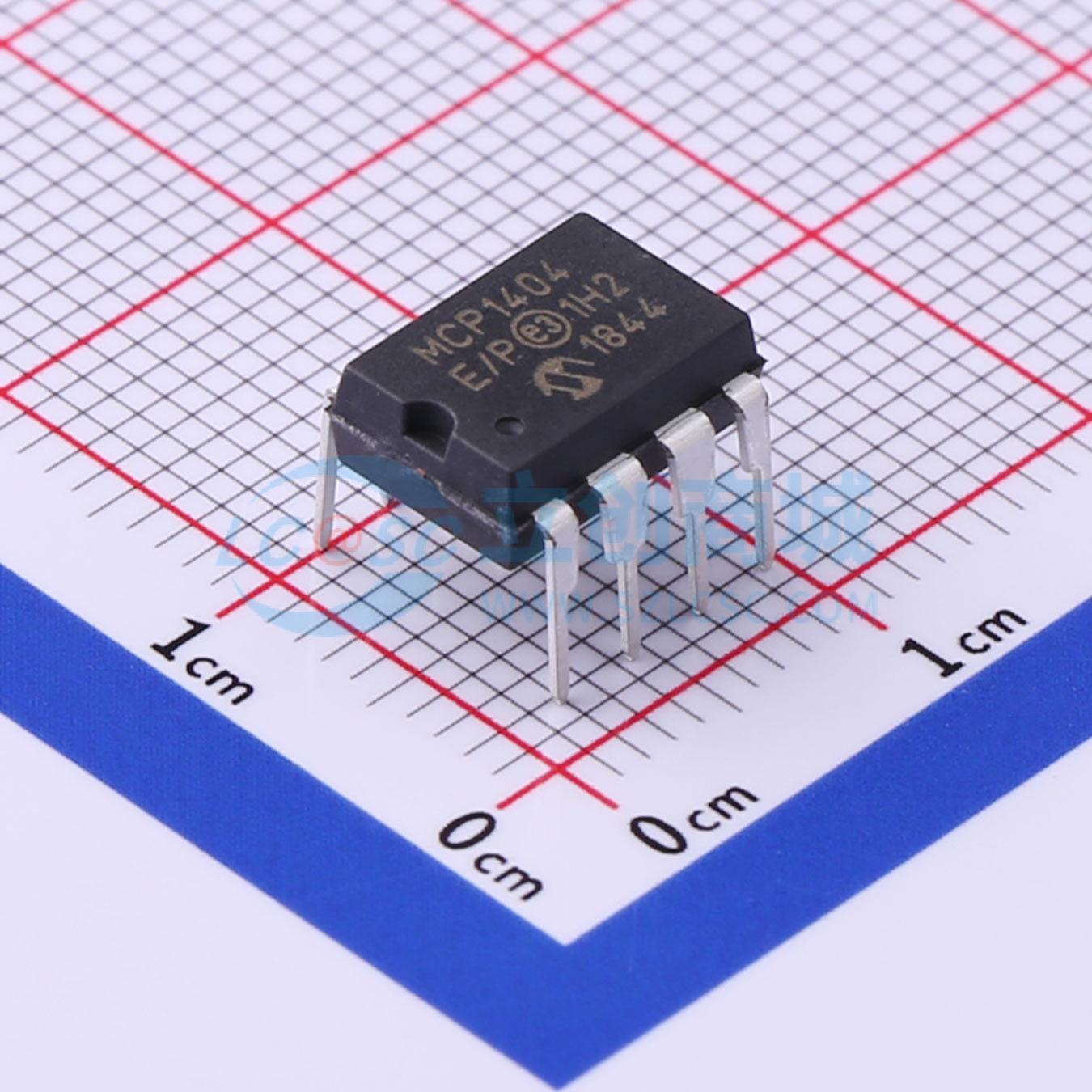

MCP1404-E/P

MCP1403/4/5 是一系列双反相、双同相或互补输出驱动器。它们通常能够向容性负载提供高达 4.5A 的高峰值电流。这些器件还具有低直通电流、匹配的上升/下降时间和传播延迟等特性。 MCP1403/4/5 驱动器采用 4.5V 至 18V 单电源供电，能够在 15ns（典型值）内轻松对 2200pF 的栅极电容进行充放电。它们在导通和关断状态下都具有足够低的阻抗，以确保即使存在大的瞬变，MOSFET 的预期状态也不会受到影响。MCP1403/4/5 的输入可以直接由 TTL 或 CMOS（3V 至 18V）驱动。 MCP1403/4/5 双输出 4.5A 驱动器系列提供表面贴装和通孔封装，工作温度范围为 -40℃ 至 +125℃。热增强型 DFN 封装的低热阻使其能够在驱动较重的容性或阻性负载时具有更高的功率耗散能力。 在其功率和电压额定值范围内的任何条件下，这些器件都具有很高的抗闩锁能力。当接地引脚出现高达 5V 的噪声尖峰（任意极性）时，它们不会受到损坏。所有引脚都具有高达 4kV 的静电放电（ESD）保护。

• 高峰值输出电流：4.5A（典型值）
• 输出级低直通/交叉导通电流
• 宽输入电源电压工作范围：4.5V 至 18V
• 高容性负载驱动能力：15ns 内驱动 2200pF，34ns 内驱动 5600pF
• 短延迟时间：40ns（典型值）
• 低电源电流：逻辑‘1’输入时为 1.0mA（典型值），逻辑‘0’输入时为 150μA（典型值）
• 闩锁保护：可承受 1.5A 反向电流
• 逻辑输入可承受高达 5V 的负摆幅
• 封装形式：8 引脚 SOIC、PDIP、8 引脚 6x5 DFN 和 16 引脚 SOIC

• 开关模式电源
• 脉冲变压器驱动
• 线路驱动器
• 电机和螺线管驱动
