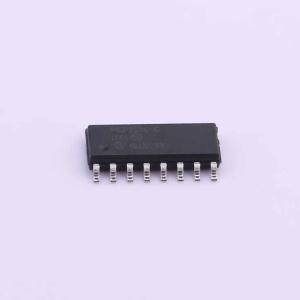

MCP3304-CI/SL

MCP3302/04 13位A/D转换器具有全差分输入和低功耗的特点，采用小封装，非常适合电池供电系统和远程数据采集应用。 MCP3302可由用户编程，提供两对差分输入或四个单端输入。 MCP3304同样可由用户编程，配置为四对差分输入或八个单端输入。 这些13位A/D转换器采用逐次逼近架构，并集成了片上采样保持电路，规定B级器件的差分非线性（DNL）为±1 LSB，积分非线性（INL）为±1 LSB；C级器件的积分非线性（INL）为±2 LSB。行业标准的SPI串行接口可让任何P|C^(p)微控制器具备13位A/D转换能力。 MCP3302/04器件采用低电流设计，典型待机电流仅为50 nA，典型工作电流仅为300 μA。该器件在4.5V至5.5V的电源电压范围内，经测试可实现高达100 ksps的转换速率。参考电压可在400 mV至5V之间变化，输入参考分辨率在98 μV至1.22 mV之间。 MCP3302提供14引脚PDIP、150 mil SOIC和TSSOP封装。MCP3304提供16引脚PDIP和150 mil SOIC封装。这些器件的全差分输入使其能在多种应用中处理各种信号，如远程数据采集、便携式仪器和电池供电应用。

• 全差分输入
• 2对差分输入或4个单端输入（MCP3302）
• 4对差分输入或8个单端输入（MCP3304）
• 最大DNL为±1 LSB
• 最大INL为±1 LSB（MCP3302/04 - B）
• 最大INL为±2 LSB（MCP3302/04 - C）
• 单电源供电：4.5V至5.5V
• 电源电压为5V时，采样率达100 ksps
• 典型待机电流50 nA，最大1 μA
• 5V电源电压时，最大工作电流450 μA
• 工业温度范围：-40°C至+85°C
• 14引脚和16引脚PDIP、SOIC和TSSOP封装
• 与混合信号PICtail演示板（产品编号：MXSIGDM）兼容

• 远程传感器
• 电池供电系统
• 传感器接口
