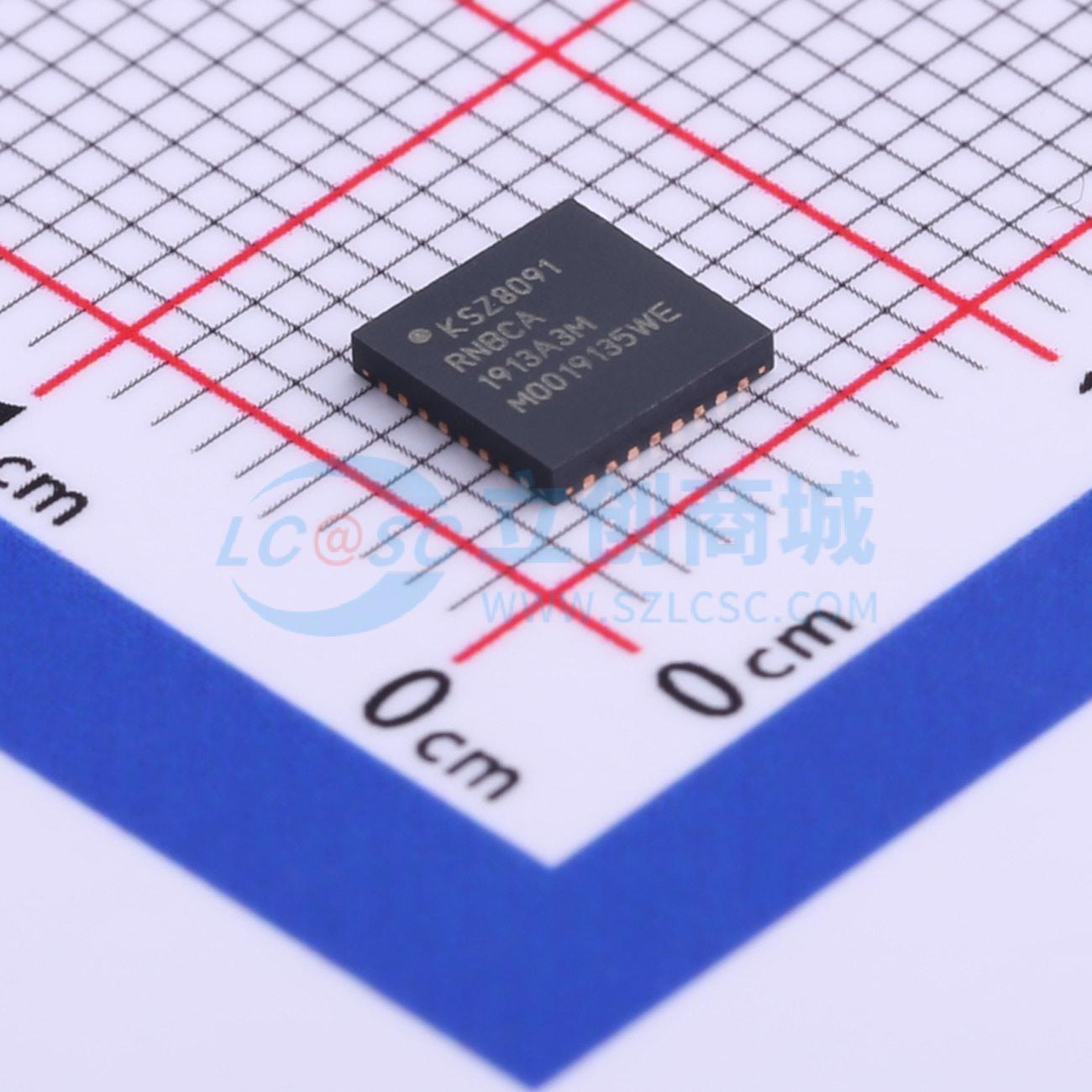

温馨提醒：图片仅供参考，商品以实物为准

KSZ8091RNBCA-TR

商品概述

KSZ8091 是一款单电源 10BASE-T/100BASE-TX 以太网物理层收发器，用于通过标准 CAT-5 非屏蔽双绞线 (UTP) 电缆进行数据的传输和接收。

KSZ8091 是一种高度集成的PHY解决方案。它通过使用片上端接电阻来减少差分对的成本，并集成了一个低噪声稳压器为1.2V核心供电，同时提供灵活的1.8/2.5/3.3V数字I/O接口，从而降低了电路板成本并简化了电路板布局。

KSZ8091MNX 提供媒体独立接口（MII），而 KSZ8091RNB 提供简化媒体独立接口（RMII），可以直接与符合 MII/RMII 标准的以太网 MAC 处理器和交换机连接。

节能以太网（EEE）在空闲流量期间进一步节省电力，而局域网唤醒（WOL）机制允许 KSZ8091 唤醒处于待机模式的系统。

KSZ8091 提供诊断功能，以方便生产测试和产品部署中的系统启动和调试。参数NAND树支持可以检测 KSZ8091 I/O 和电路板之间的故障。LinkMD基于TDR的电缆诊断可以识别故障的铜缆。

KSZ8091MNX 和 KSZ8091RNB 采用32引脚无铅QFN封装。

游戏机
IP 电话
IP 机顶盒
IP 电视
LOM
打印机
单芯片 10BASE-T/100BASE-TX IEEE 802.3 兼容以太网收发器
MII 接口支持 (KSZ8091MNX)
RMII v1.2 接口支持，具有 50MHz 参考时钟输出到 MAC，并可选择输入 50MHz 参考时钟 (KSZ8091RNB)
支持 100Mbps 铜缆中继器的背靠背模式
用于 PHY 寄存器配置的 MDC/MDIO 管理接口
可编程中断输出
用于链路和活动状态指示的 LED 输出，以及 KSZ8091RNB 的速度指示
差分对的片上端接电阻
基线漂移校正
HP Auto MDI/MDI-X 可可靠检测并纠正直通和交叉电缆连接，并具有禁用和启用选项
自动协商以自动选择最高链路速度（10/100Mbps）和双工模式（半/全）
能效以太网 (EEE) 支持，具有低功耗空闲 (LPI) 模式和时钟停止（仅 MII 版本）功能，适用于 100BASE-TX 和 10BASE-Te 选项的传输幅度降低
Wake-on-LAN (WOL) 支持，可通过 Magic Packet、链路状态变化或 Robust CustomPacket 检测实现
HBM ESD 等级 (6kV)
关断和节能模式
LinkMD TDR 基于电缆诊断，以识别故障铜缆
用于检测芯片 I/O 和板之间故障的参数 NAND 树支持
用于诊断的环回模式
单 3.3V 电源，VDD IO 选项为 1.8V、2.5V 或 3.3V
内置 1.2V 核心稳压器
提供 32 引脚 5 mm x 5 mm QFN 封装
