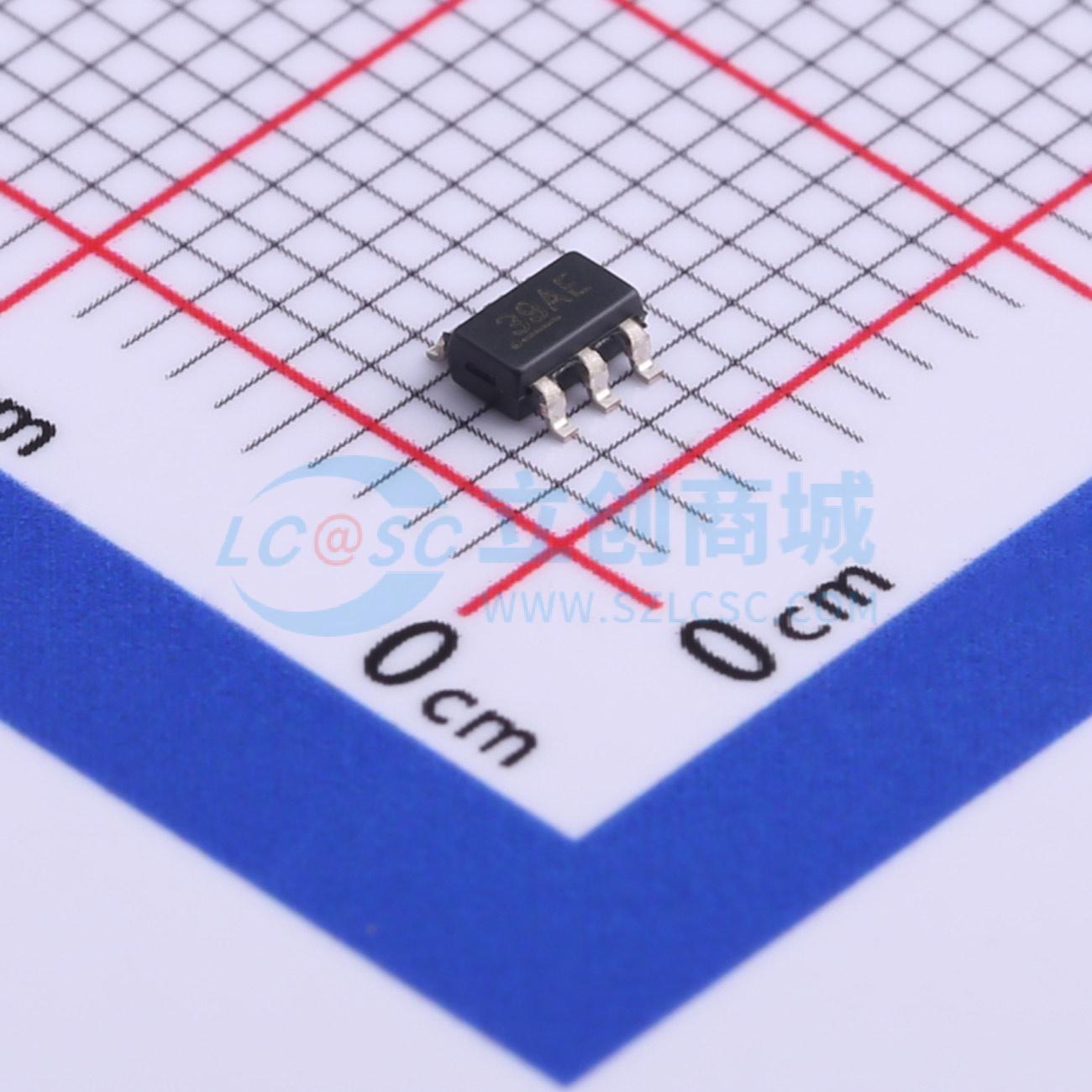

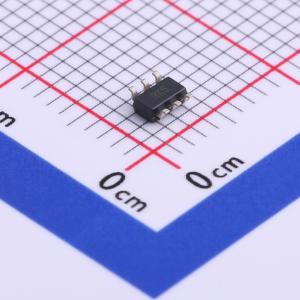

MIC2039EYM6-TR
高精度、高端、可调电流限制功率开关
- 描述
- 是一款高端MOSFET功率分配开关，通过5%的电流限制精度提高系统可靠性。具有2.5V至5.5V的工作输入电压范围，内部有电流限制，并具备热关断功能以保护设备和系统。有高电平或低电平逻辑电平使能输入控制，带有一个内置32ms延迟的开漏故障状态输出标志，在过流或热关断条件下输出低电平。其输出电流限制可调，可通过电阻编程在0.2A至2.5A之间设置。还提供独特的启动功能，允许在启动或稳态运行期间产生高达二次电流限制的瞬时高电流浪涌，适用于对具有高浪涌电流的负载（如电容器）进行充电。采用6引脚SOT-23和6引脚2mm×2mm薄型DFN封装，工作结温范围为-40°C至 + 125°C。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2039EYM6-TR
- 商品编号
- C512197
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效；高电平有效 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 75mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
MIC2039是一款高端MOSFET电源分配开关，通过使用5%的电流限制精度来提高系统可靠性。它的工作输入电压范围为2.5V至5.5V，内部具有电流限制功能，并且具备热关断保护以保护设备和系统。MIC2039提供高电平或低电平逻辑级别的使能输入控制选项。它有一个内置32毫秒延迟的开漏故障状态输出标志，在过流或热关断条件下该标志会变低。
MIC2039具有可调输出电流限制功能，可以通过电阻编程设置在0.2A到2.5A之间。此外，MIC2039还提供了一个独特的启动特性，允许在启动期间或稳态运行时出现瞬时高电流涌动达到次级电流限制（ILIMIT_2nd）。这对于需要处理大涌电流负载（如电容器）充电的情况非常有用。一旦发生过流情况，这些开关将进入恒定电流限制模式，除非芯片温度超过热关断规格。
MIC2039采用6引脚SOT-23和6引脚2 mm x 2 mm薄型DFN封装。其工作结温范围为-40°C至+125°C。
应用领域
- USB 外设和兼容 USB 2.0/3.0 的设备
- DTV/STB
- 笔记本电脑和消费电子产品
- 通用电源分配
