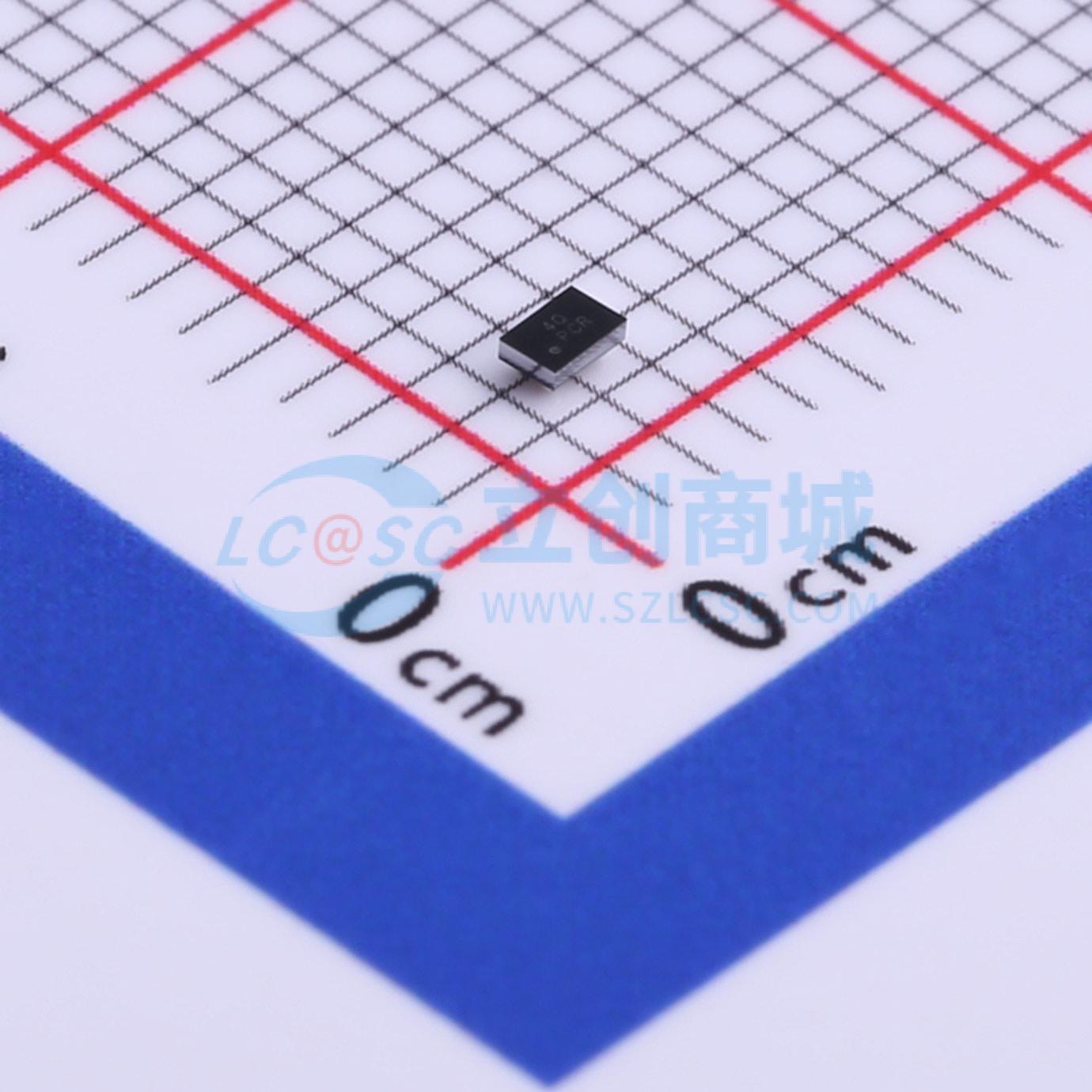

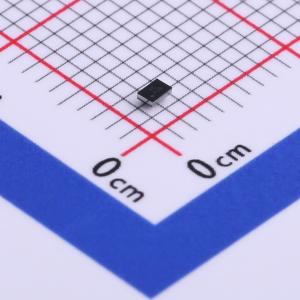

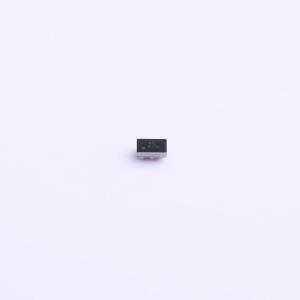

温馨提醒：图片仅供参考，商品以实物为准
MIC94164YCS-TR
MIC94164YCS-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC94164YCS-TR
- 商品编号
- C515506
- 商品封装
- WLCSP-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 工作电压 | 1.7V~5.5V | |
| 导通电阻 | 14.5mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
MIC94161/2/3/4/5 是一系列高端负载开关，设计用于在 1.7V 至 5.5V 的输入电压下工作。负载开关的导通元件是一个内部 14.5mΩ RDSON 的 N 沟道 MOSFET，使该器件能够支持高达 3A 的连续电流。此外，该负载开关支持 1.5V 逻辑电平控制和关断功能，采用 1.5mm × 1mm 的 6 球 WLCSP 封装。 当器件禁用时，MIC9416x 提供反向电流保护。当器件关闭时，不会允许电流从输出流向输入。此外，MIC94161 具有过压保护功能，可在输入电压高于 4.55V 时保护负载，还有精确的使能阈值，可使 MIC94161 保持默认关断状态，直到 EN 引脚电压升至 1.15V 以上。 MIC94161/2/3/4/5 的工作电压范围使其非常适合锂离子和镍氢/镍镉/碱性电池供电的系统，以及非电池供电的应用。这些器件提供低静态电流和低关断电流，以最大限度延长电池寿命。
商品特性
- 1.5mm × 1mm 6 球 WLCSP 封装
- 14.5mΩ RDSON
- 1.7V 至 5.5V 输入电压范围
- 3A 连续工作电流
- 反向电流阻断（无“体二极管”）
- 用于 CMOS/TTL 控制逻辑的内部电平转换
- 超低静态电流
- 微功耗关断电流
- 软启动：MIC94161/4/5（2.7ms）
- 负载放电电路：MIC94162/4
- 超快速关断时间
- 结工作温度范围为 -40℃ 至 +125℃
应用领域
- 固态硬盘（SSD）
- 智能手机和平板电脑
- 个人媒体播放器（PMP）
- 超移动 PC
- 便携式仪器 GPS 模块
- 数据通信设备
