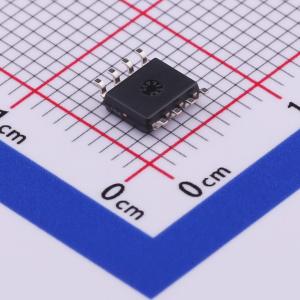

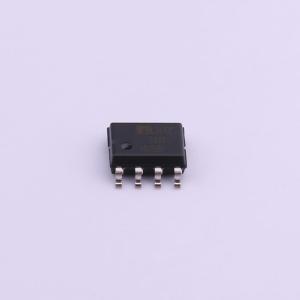

MIC2025-1YM-TR

单通道电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高侧MOSFET开关针对需要电路保护的通用配电进行了优化。内部限流并具备热关断功能，可保护设备和负载。具备软启动电路，可最大限度减少高容性负载应用中的浪涌电流。提供故障状态输出标志，在过流和热关断条件下会触发。有8引脚MSOP和8引脚SOIC封装可供选择。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2025-1YM-TR
商品编号: C512196
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

MIC2025和MIC2075是针对需要电路保护的通用电源分配优化的高端MOSFET开关。这些设备内部限流，并具有热关断功能以保护设备和负载。MIC2075提供“智能”热关断功能，可在故障模式下减少电流消耗。当发生热关断故障时，输出被锁定关闭，直到移除故障负载。移除负载或切换使能输入将重置设备输出。两种设备都采用软启动电路，在高容性负载应用中最小化浪涌电流。提供了一个故障状态输出标志，在过流保护和热关断条件下会被触发。MIC2025/75有8引脚MSOP和8引脚SOIC封装可供选择。

商品特性

最大140毫欧导通电阻
2.7V至5.5V工作范围
最小500mA连续输出电流
短路保护与热关断
故障状态标志，3ms滤波消除误报
欠压锁定
反向电流阻断（无“体二极管”）
断路器模式（MIC2075）降低功耗
逻辑兼容输入
软启动电路
低静态电流
与MIC2025引脚兼容
UL文件号E179633

应用领域

USB 外设
通用电源切换
ACPI 电源分配
笔记本电脑
PDA
PC 卡热插拔

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	500mA

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	90mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
