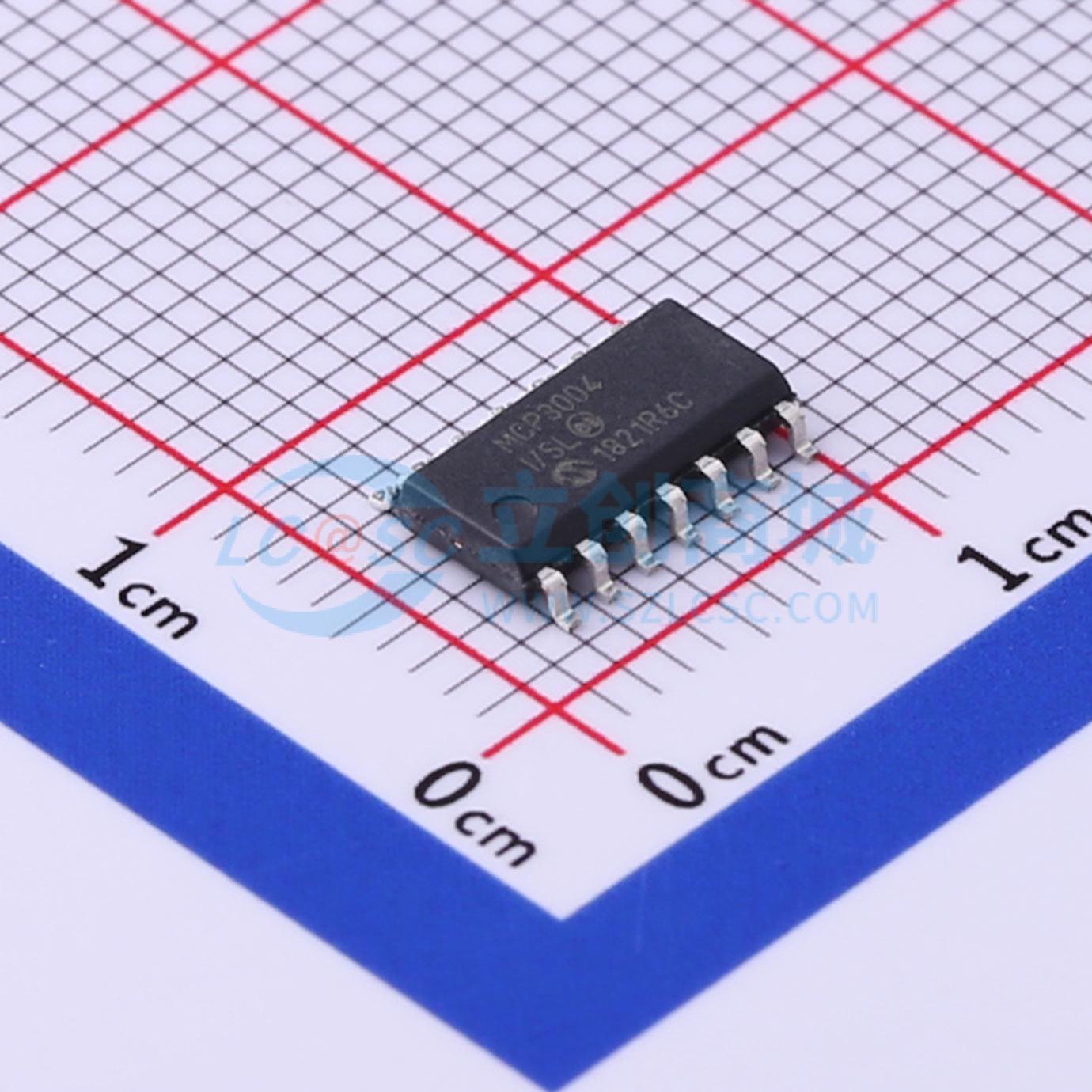

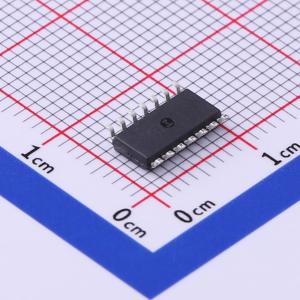

温馨提醒：图片仅供参考，商品以实物为准

MCP3004-I/SL

2.7V 4/8通道10位A/D转换器，带SPI串行接口

描述: MCP3004/3008器件是逐次逼近型10位模数（A/D）转换器，内置采样保持电路。MCP3004可通过编程配置为两个伪差分输入对或四个单端输入。MCP3008可通过编程配置为四个伪差分输入对或八个单端输入。差分非线性（DNL）和积分非线性（INL）指标为±1 LSB。与这些器件的通信通过一个与SPI协议兼容的简单串行接口实现。这些器件的转换速率最高可达200 ksps。MCP3004/3008器件的工作电压范围很宽（2.7V - 5.5V）。低电流设计使得其典型待机电流仅为5 nA，典型工作电流为320 μA。MCP3004提供14引脚PDIP、150 mil SOIC和TSSOP封装，而MCP3008提供16引脚PDIP和SOIC封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3004-I/SL
商品编号: C512186
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.288克(g)

商品参数

商品概述

MCP3004/3008器件是逐次逼近型10位模数（A/D）转换器，内置采样保持电路。MCP3004可通过编程配置为两个伪差分输入对或四个单端输入。MCP3008可通过编程配置为四个伪差分输入对或八个单端输入。差分非线性（DNL）和积分非线性（INL）指标为±1 LSB。与这些器件的通信通过一个与SPI协议兼容的简单串行接口实现。这些器件的转换速率最高可达200 ksps。MCP3004/3008器件的工作电压范围很宽（2.7V - 5.5V）。低电流设计使得其典型待机电流仅为5 nA，典型工作电流为320 μA。MCP3004提供14引脚PDIP、150 mil SOIC和TSSOP封装，而MCP3008提供16引脚PDIP和SOIC封装。

商品特性

10位分辨率
最大DNL为±1 LSB
最大INL为±1 LSB
4个（MCP3004）或8个（MCP3008）输入通道
模拟输入可配置为单端或伪差分对
片上采样保持
SPI串行接口（模式0,0和1,1）
单电源供电：2.7V - 5.5V
VDD = 5V时，最大采样速率为200 ksps
VDD = 2.7V时，最大采样速率为75 ksps
低功耗CMOS技术
典型待机电流为5 nA，最大2 μA
5V供电时，最大工作电流为500 μA
工业温度范围：-40°C至+85°C
提供PDIP、SOIC和TSSOP封装

应用领域

传感器接口
过程控制
数据采集
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	200kHz
	通道数	4
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	61dB
	时钟频率(fc)	1.35MHz~3.6MHz
	ADC架构	SAR
	静态电流	5nA
