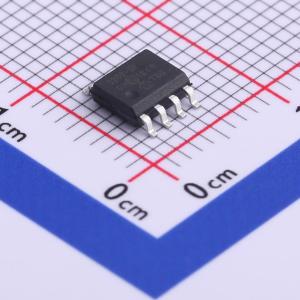

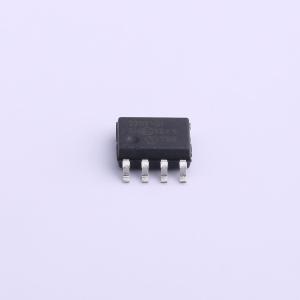

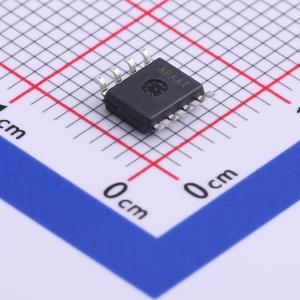

MCP3202T-BI/SN

MCP3202是一款逐次逼近型12位模数（A/D）转换器，内置采样保持电路。 MCP3202可通过编程配置为单个伪差分输入对或双单端输入。差分非线性（DNL）规定为±1 LSB，积分非线性（INL）有±1 LSB（MCP3202 - B）和±2 LSB（MCP3202 - C）两个版本。 通过与SPI协议兼容的简单串行接口与该器件进行通信。该器件在5V电压下的转换速率最高可达100 ksps，在2.7V电压下为50 ksps。 MCP3202的工作电压范围很宽，为2.7V至5.5V。低电流设计使得典型待机电流和工作电流分别仅为500 nA和375 μA。 MCP3202提供8引脚MSOP、PDIP、TSSOP和150 mil SOIC封装。

• 12位分辨率
• 最大DNL为±1 LSB
• 最大INL为±1 LSB（MCP3202 - B）
• 最大INL为±2 LSB（MCP3202 - C）
• 模拟输入可编程为单端或伪差分对
• 片上采样保持
• SPI串行接口（模式0,0和1,1）
• 单电源供电：2.7V - 5.5V
• VDD = 5V时最大采样率为100 ksps
• VDD = 2.7V时最大采样率为50 ksps
• 低功耗CMOS技术
• 典型待机电流为500 nA，最大5 μA
• 5V时最大工作电流为550 μA
• 工业温度范围：-40℃至+85℃
• 8引脚MSOP、PDIP、SOIC和TSSOP封装

• 传感器接口
• 过程控制
• 数据采集
• 电池供电系统
