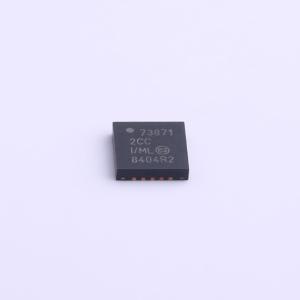

MCP73871T-2CCI/ML

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP73871器件是一款完全集成的线性解决方案，用于系统负载共享以及锂离子/锂聚合物电池充电管理，支持交流-直流壁式适配器和USB端口电源选择。它还能够在输入电源和电池之间自动选择电源。凭借其小巧的物理尺寸和较少的外部元件需求，该器件非常适合便携式应用。 MCP73871器件可自动从单节锂离子电池或输入电源（交流-直流壁式适配器或USB端口）获取系统负载所需的电源。MCP73871器件严格遵守USB规范规定的电流汲取限制。当使用交流-直流壁式适配器为系统供电时，一个外部电阻可设置最大1A的充电电流，同时支持系统负载和电池充电电流总计高达1.8A。 MCP73871器件采用恒流/恒压（CC/CV）充电算法，充电终止点可选。为满足新兴的电池充电需求，恒压调节固定有四种可选选项：4.10V、4.20V、4.35V或4.40V。在高功率或高环境温度条件下，MCP73871器件还会根据管芯温度限制充电电流。这种热调节功能在保证器件可靠性的同时，优化了充电周期时间。 MCP73871器件包括一个低电量指示器、一个电源正常指示器和两个充电状态指示器，可用于驱动LED输出或与主微控制器通信。MCP73871器件在-40°C至+85°C的环境温度范围内完全符合规格要求。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP73871T-2CCI/ML
商品编号: C511310

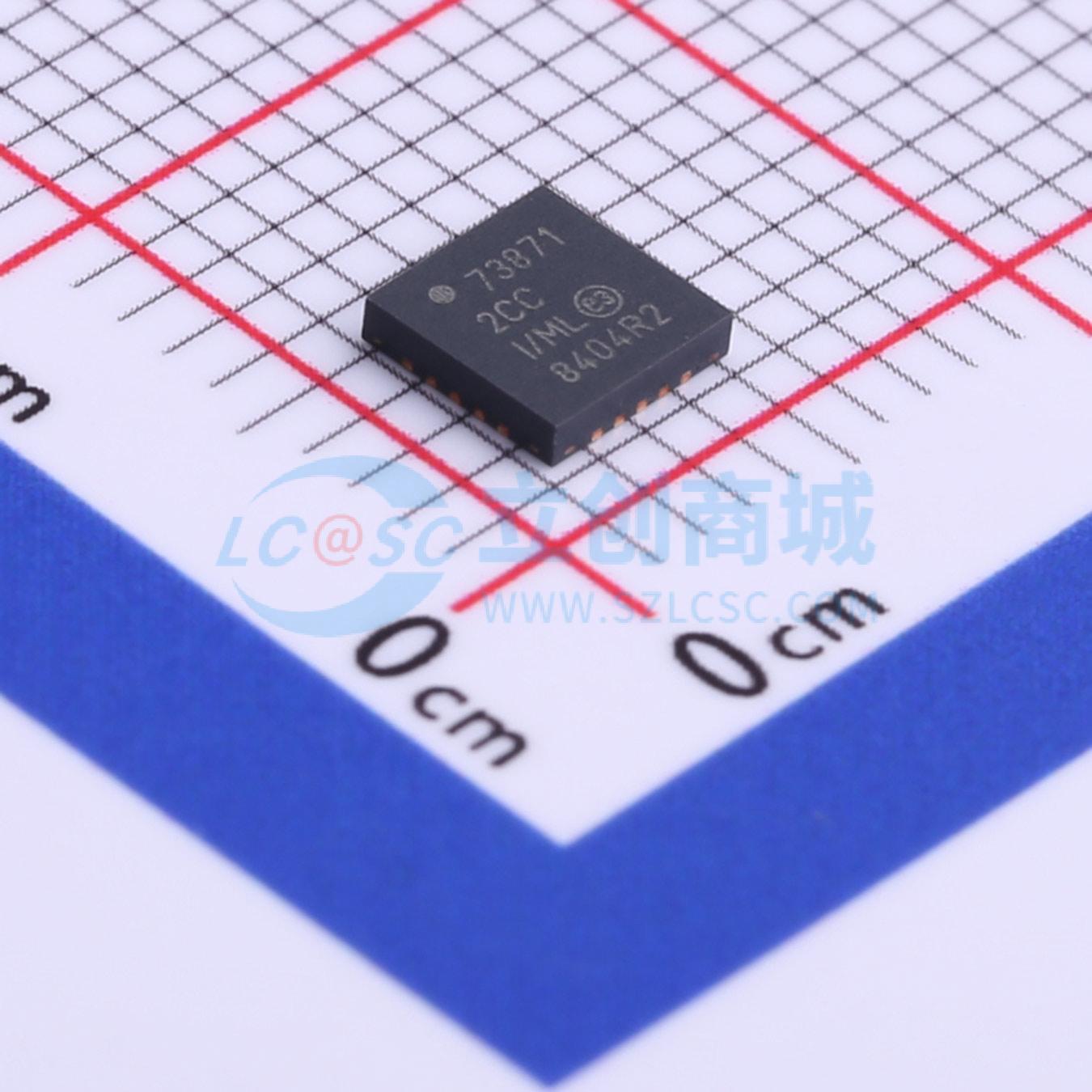

商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.074克(g)

商品参数

商品概述

MCP73871器件是一款完全集成的线性解决方案，用于系统负载共享以及锂离子/锂聚合物电池充电管理，支持交流-直流壁式适配器和USB端口电源选择。它还能够在输入电源和电池之间自动选择电源。凭借其小巧的物理尺寸和较少的外部元件需求，该器件非常适合便携式应用。 MCP73871器件可自动从单节锂离子电池或输入电源（交流-直流壁式适配器或USB端口）获取系统负载所需的电源。MCP73871器件严格遵守USB规范规定的电流汲取限制。当使用交流-直流壁式适配器为系统供电时，一个外部电阻可设置最大1A的充电电流，同时支持系统负载和电池充电电流总计高达1.8A。 MCP73871器件采用恒流/恒压（CC/CV）充电算法，充电终止点可选。为满足新兴的电池充电需求，恒压调节固定有四种可选选项：4.10V、4.20V、4.35V或4.40V。在高功率或高环境温度条件下，MCP73871器件还会根据管芯温度限制充电电流。这种热调节功能在保证器件可靠性的同时，优化了充电周期时间。 MCP73871器件包括一个低电量指示器、一个电源正常指示器和两个充电状态指示器，可用于驱动LED输出或与主微控制器通信。MCP73871器件在-40°C至+85°C的环境温度范围内完全符合规格要求。

商品特性

集成系统负载共享和电池充电管理 - 同时为系统供电和为锂离子电池充电 - 电压比例电流控制（VPCC）确保系统负载优先于锂离子电池充电电流 - 具有理想二极管功能的低损耗功率路径管理
完整的线性充电管理控制器 - 集成传输晶体管 - 集成电流检测 - 集成反向放电保护 - 可选输入电源：USB端口或交流-直流壁式适配器
预设高精度充电电压选项：4.10V、4.20V、4.35V或4.40V，调节公差±0.5%
带热调节的恒流/恒压（CC/CV）工作模式
最大1.8A总输入电流控制
电阻可编程快速充电电流控制：50mA至1A
电阻可编程终止设定点
可选USB输入电流控制 - 绝对最大值：100mA（低）/500mA（高）
自动再充电
自动充电结束控制
带定时器启用/禁用控制的安全定时器
针对深度放电电池的0.1C预充电
电池温度监测
欠压锁定（UVLO）
低电量状态指示器（LBO）
电源正常状态指示器（PG）
充电状态和故障状态指示器
多种可选选项适用于各种应用
温度范围：-40°C至+85°C
封装：20引脚QFN（4mm×4mm）

应用领域

全球定位系统/导航仪
个人数字助理和智能手机
便携式媒体播放器和MP3播放器
数码相机
蓝牙耳机
便携式医疗设备
充电座/对接站
玩具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.6V~6V
	最大充电电流	1.8A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	28uA
