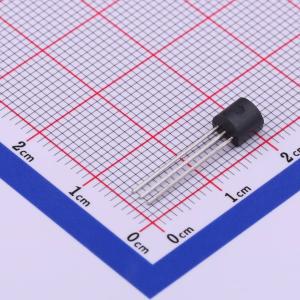

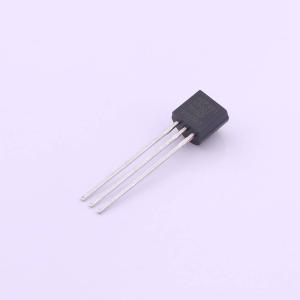

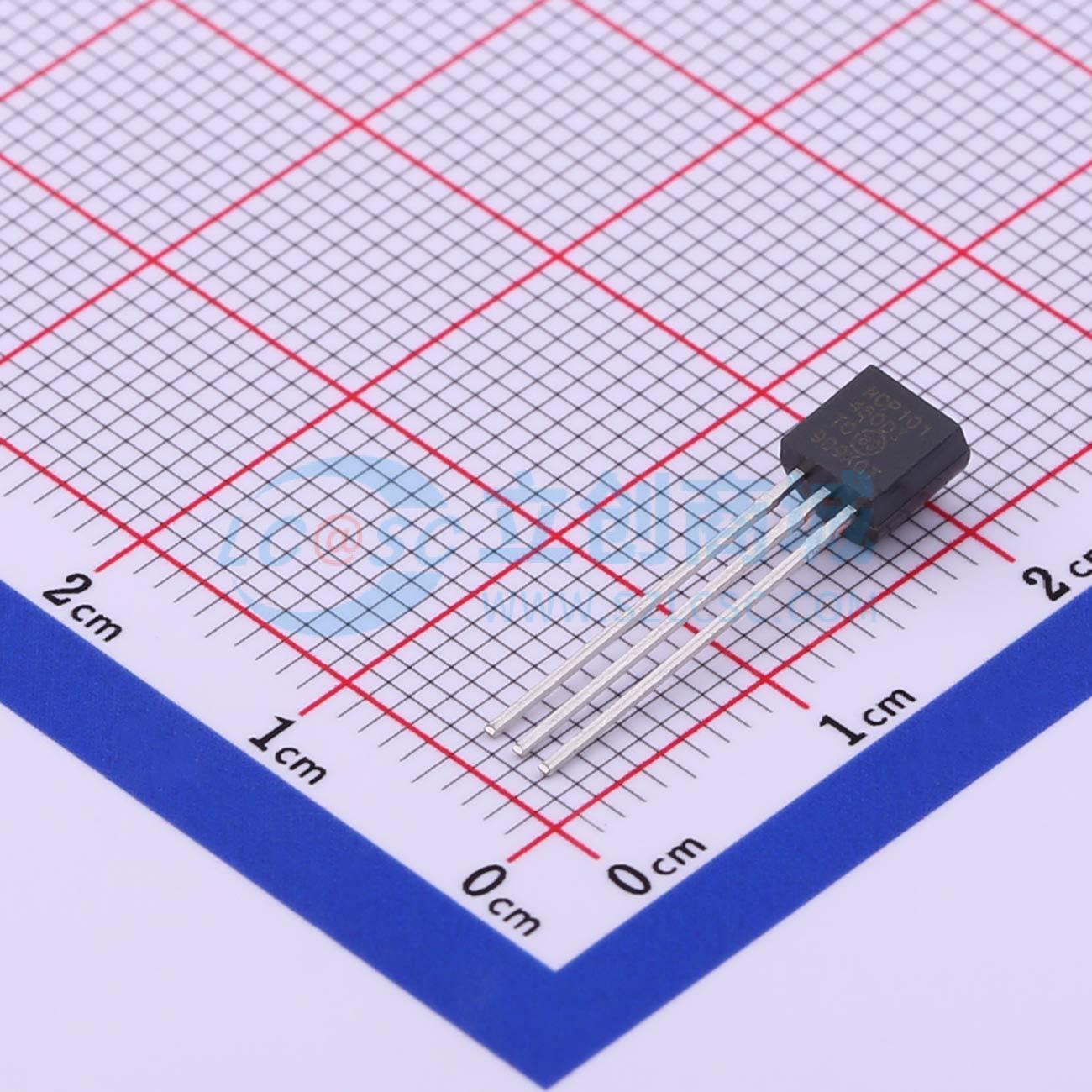

MCP101-450DI/TO

带推挽输出的微控制器监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP100/101是一款电压监控器件，其设计目的是使微控制器保持复位状态，直至系统电压达到合适水平并稳定下来。当电源电压降至安全工作水平以下时，该器件还能起到防止欠压情况的保护作用。这两款器件均提供七种不同的触发电压供选择，且都具备推挽输出
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP101-450DI/TO
商品编号: C511323
商品封装: TO-92-3
包装方式: 袋装
商品毛重: 0.21克(g)

商品参数

商品概述

一种电压监控器件，旨在使微控制器保持复位状态，直至系统电压达到合适水平并稳定。当电源电压降至安全工作水平以下时，它还能防止欠压情况。这两款器件均提供七种不同的跳变电压供选择，且都具备推挽输出。MCP100的复位引脚为低电平有效，MCP101的复位引脚为高电平有效。只要VDD引脚上的电压低于跳变点电压，MCP100/101就会置位RESET/RESET信号。

商品特性

在电源电压达到稳定工作水平之前，使微控制器保持复位状态
在掉电期间复位微控制器
精确监控3V、3.3V和5V系统
提供7个电压跳变点
低电平有效复位引脚（MCP100）或高电平有效复位引脚（MCP101）
推挽输出
典型情况下，保持RESET/RESET信号350 ms
RESET/RESET至VDD = 1.0V
在不同温度下，5V系统的精度为±125 mV，3V系统的精度为±75 mV
典型工作电流为45 μA
温度范围：工业级（I）：-40°C至+85°C

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/袋，最小起订量 1 个)

个

起订量：1 个1000个/袋

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	高电平有效
	阈值电压	4.375V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	350ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	45uA
