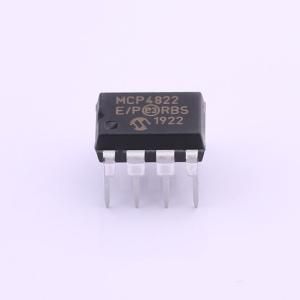

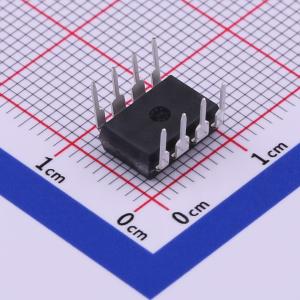

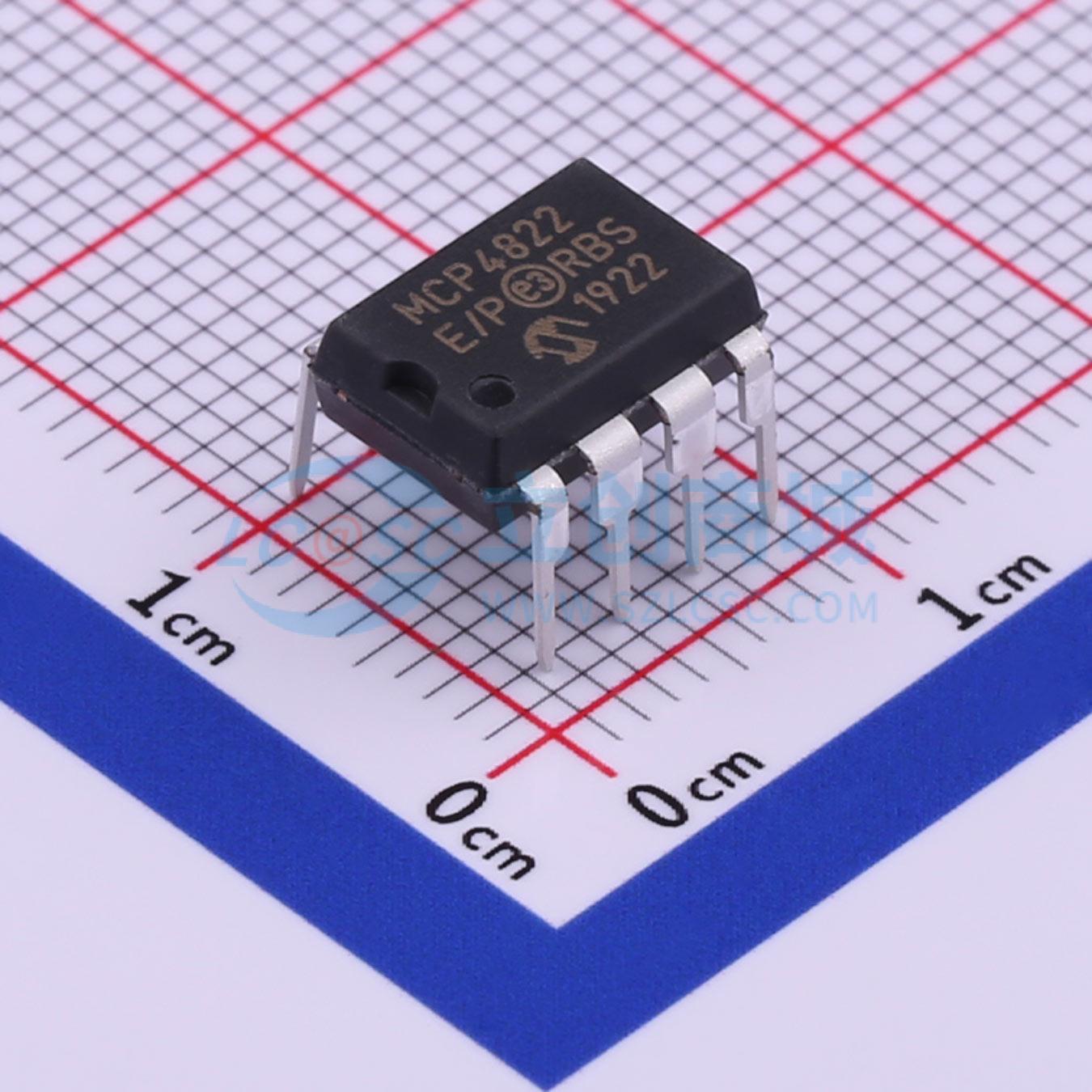

MCP4822-E/P

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是双路 8 位、10 位和 12 位缓冲电压输出数模转换器（DAC），分别对应不同分辨率。器件采用 2.7V 至 5.5V 单电源供电，具备 SPI 兼容的串行外设接口。具有高精度内部电压基准 (V_REF = 2.048V)，用户可通过设置增益选择选项位将器件满量程范围配置为 2.048V 或 4.096V（增益为 1 或 2）。每个 DAC 通道可通过设置配置寄存器位单独在活动或关断模式下运行
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP4822-E/P
商品编号: C511304
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.826克(g)

商品参数

商品概述

MCP4802/4812/4822器件分别为双路8位、10位和12位缓冲电压输出数模转换器（DAC）。这些器件采用2.7V至5.5V单电源供电，具备与SPI兼容的串行外设接口。这些器件拥有高精度内部电压基准（VREF = 2.048V）。用户可通过设置增益选择选项位（增益为1或2），将器件的满量程范围配置为2.048V或4.096V。通过设置配置寄存器位，每个DAC通道可单独工作在正常模式或关断模式。在关断模式下，关断通道的大部分内部电路会关闭以节省功耗，输出放大器会被配置为呈现已知的高阻输出负载（典型值为500 kΩ）。这些器件包含双缓冲寄存器，允许使用LDAC引脚同步更新两个DAC输出。这些器件还集成了上电复位（POR）电路，以确保可靠上电。这些器件采用电阻串架构，具有低差分非线性（DNL）误差、低比例温度系数和快速建立时间等固有优势。这些器件的工作温度范围扩展至+125℃。这些器件为需要对信号（如温度、压力和湿度）进行校准或补偿的消费和工业应用提供高精度、低噪声性能。 MCP4802/4812/4822器件提供PDIP、SOIC和MSOP封装。

商品特性

MCP4802：双路8位电压输出DAC
MCP4812：双路10位电压输出DAC
MCP4822：双路12位电压输出DAC
轨到轨输出
支持20 MHz时钟的SPI接口
利用LDAC引脚同时锁存双路DAC
4.5 μs快速建立时间
可选单位增益或2倍增益输出
2.048V内部电压基准
50 ppm /℃ VREF温度系数
2.7V至5.5V单电源供电
扩展温度范围：-40℃至+125℃

应用领域

设定点或偏移调整
传感器校准
精密可选电压基准
便携式仪器（电池供电）
光通信设备校准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	4.5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	12LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	20MHz
	静态电流	415uA
