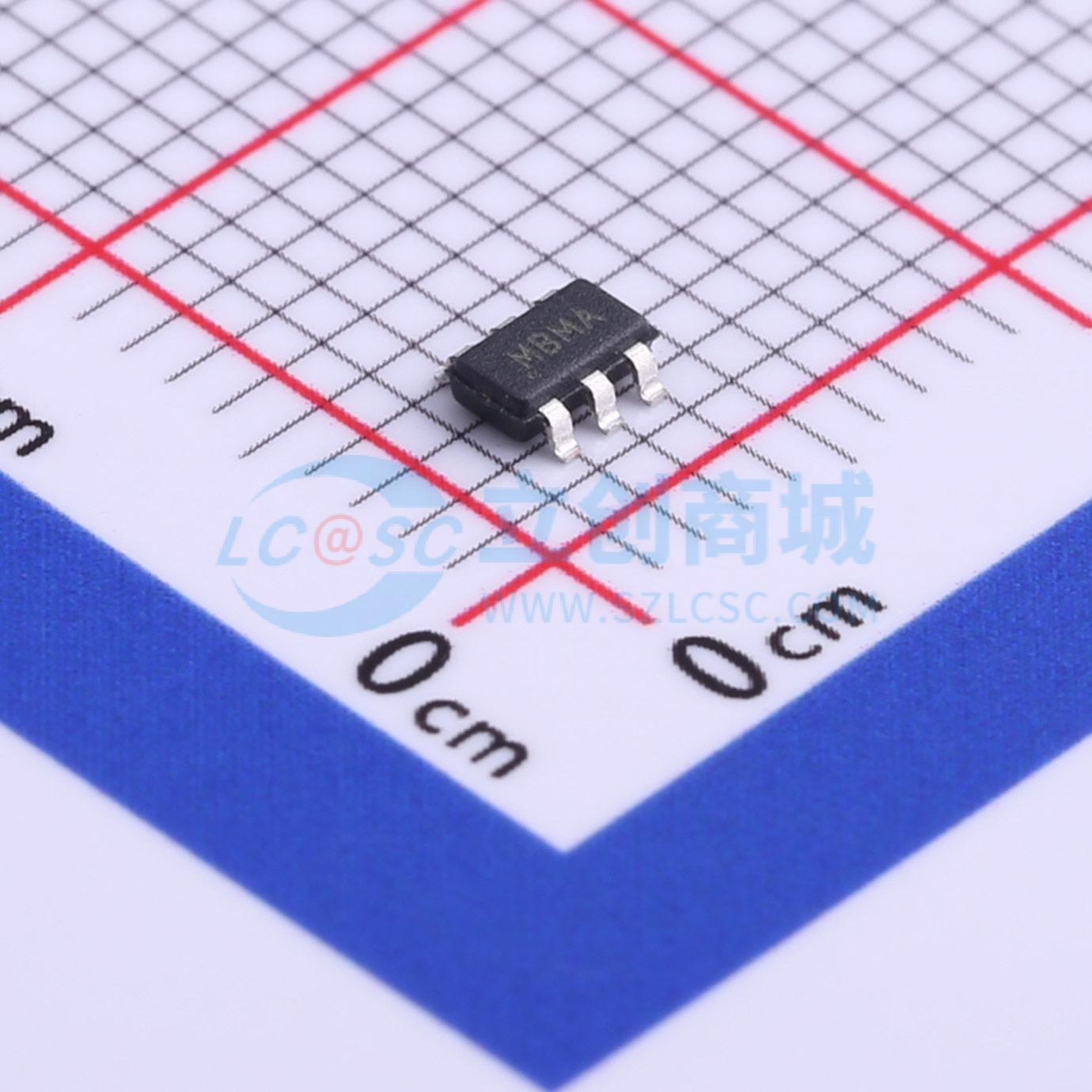

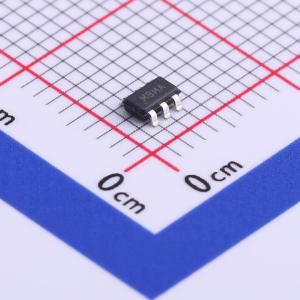

温馨提醒：图片仅供参考，商品以实物为准
MCP16251T-I/CH
低静态电流同步升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP16251是一款紧凑、高效率、固定频率的同步升压DC-DC转换器,适用于单节、双节或三节碱性、NiCd、NiMH电池或单节Li-lon或Li-Polymer电池供电的应用。该器件集成了低阻抗N-通道升压开关和同步P-通道开关,所有补偿和保护电路都集成在一起,以减少外部组件的数量。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP16251T-I/CH
- 商品编号
- C511307
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 350mV~5.5V | |
| 输出电压 | 1.8V~5.5V | |
| 输出电流 | - | |
| 开关频率 | 425kHz~575kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 4uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MCP16251/2是一款紧凑、高效、固定频率的同步升压型DC-DC转换器。该系列器件为单节、双节或三节碱性电池、镍镉电池、镍氢电池、单节锂离子或锂聚合物电池供电的应用提供了易于使用的电源解决方案。 低压技术使稳压器能够在低电压输入下启动，而不会产生高浪涌电流或输出电压过冲。通过集成低电阻N沟道升压开关和同步P沟道开关，实现了高效率。所有补偿和保护电路均集成在内，以减少外部元件数量。MCP16251/2启动后，在空载（V_OUT = 3.3V，V_IN = 1.5V）情况下工作时，从电池吸取的电流小于14μA。在关断状态（EN = GND）下，器件可实现输入到输出的真正断开（MCP16251）或输入到输出的旁路（MCP16252）。两种关断选项从电池吸取的电流均小于0.6μA。 输出电压由一个小型外部电阻分压器设定。提供两种封装选项：6引脚SOT - 23和2×3×0.8mm、8引脚TDFN。
商品特性
- 典型效率高达96%
- 典型峰值输入电流限制为650mA
- 器件静态电流低
- 关断电流：典型值为0.6μA
- 低启动电压：在1mA负载下为0.82V
- 低工作输入电压：低至0.35V
- 可调输出电压范围：1.8V至5.5V
- 最大输入电压 ≤ V_OUT < 5.5V
- 自动PFM/PWM工作模式
- 反馈电压：1.23V
- 内部同步整流器
- 内部补偿
- 浪涌电流限制和内部软启动（典型值为1.5ms）
- 可选、逻辑控制的关断状态
- 抗振铃控制
- 过温保护
- 可用封装：6引脚SOT - 23；2×3×0.8mm、8引脚TDFN
应用领域
- 单节、双节和三节碱性及镍氢/镍镉便携式产品
- 太阳能电池应用
- 个人护理和医疗产品
- 状态LED偏置
- 智能手机、MP3播放器、数码相机
- 遥控器、便携式仪器
- 无线传感器
- 蓝牙耳机
- +3.3V至+5.0V分布式电源
