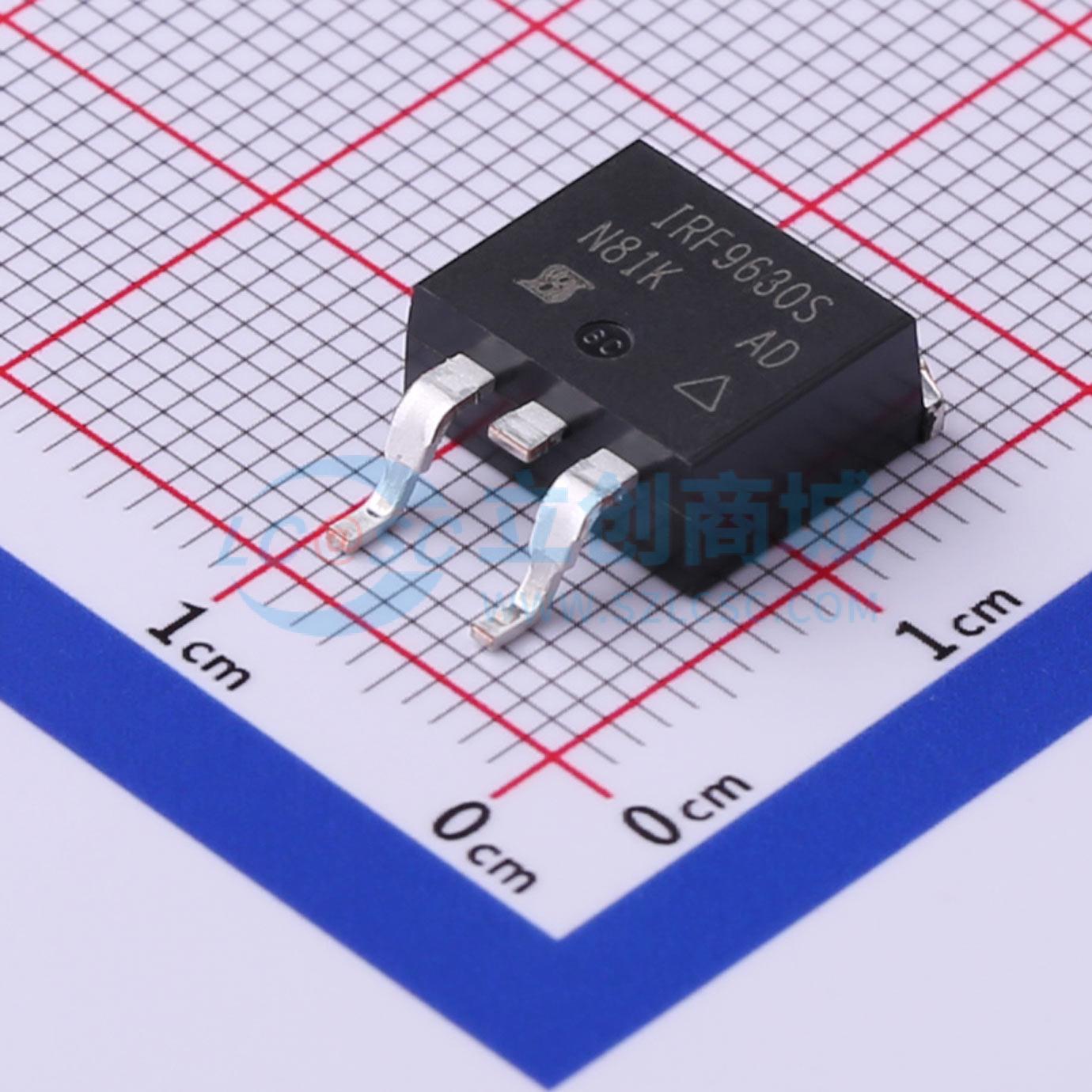

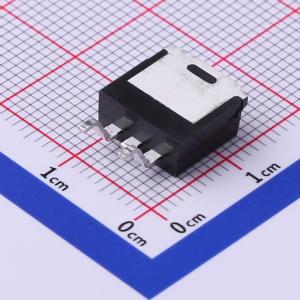

温馨提醒：图片仅供参考，商品以实物为准

IRF9630STRLPBF

1个P沟道耐压:200V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 第三代功率MOSFET为设计人员提供了快速开关、坚固的器件设计、低导通电阻和成本效益的最佳组合。D2PAK (TO-263) 是一种表面贴装功率封装，能够容纳高达HEX-4的芯片尺寸。它在任何现有的表面贴装封装中提供了最高的功率能力和尽可能低的导通电阻。由于其较低的内部连接电阻，D2PAK (TO-263) 适用于大电流应用，并且在典型的表面贴装应用中可以耗散高达2.0 W的功率。
品牌名称: VISHAY(威世)
商品型号: IRF9630STRLPBF
商品编号: C511030
商品封装: TO-263(D2PAK)
包装方式: 编带
商品毛重: 1.654克(g)

商品参数

商品概述

第三代功率MOSFET为设计师提供了快速开关、耐用的器件设计、低导通电阻和高性价比的最佳组合。 D²PAK（TO - 263）是一种表面贴装功率封装，能够容纳高达HEX - 4的芯片尺寸。它在任何现有的表面贴装封装中提供了最高的功率能力和尽可能低的导通电阻。由于其内部连接电阻低，D²PAK（TO - 263）适用于大电流应用，并且在典型的表面贴装应用中可耗散高达2.0 W的功率。

商品特性

~~- 表面贴装-提供卷带包装-动态dv/dt额定值-重复雪崩额定值-P沟道-快速开关-易于并联

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个P沟道
	漏源电压(Vdss)	200V
	连续漏极电流(Id)	6.5A
	导通电阻(RDS(on))	800mΩ@10V,3.9A
	耗散功率(Pd)	74W
	阈值电压(Vgs(th))	4V

	属性	参数值
	栅极电荷量(Qg)	29nC@10V
	输入电容(Ciss)	700pF
	反向传输电容(Crss)	40pF@25V
	工作温度	-55℃~+150℃
	类型	P沟道
	输出电容(Coss)	200pF
