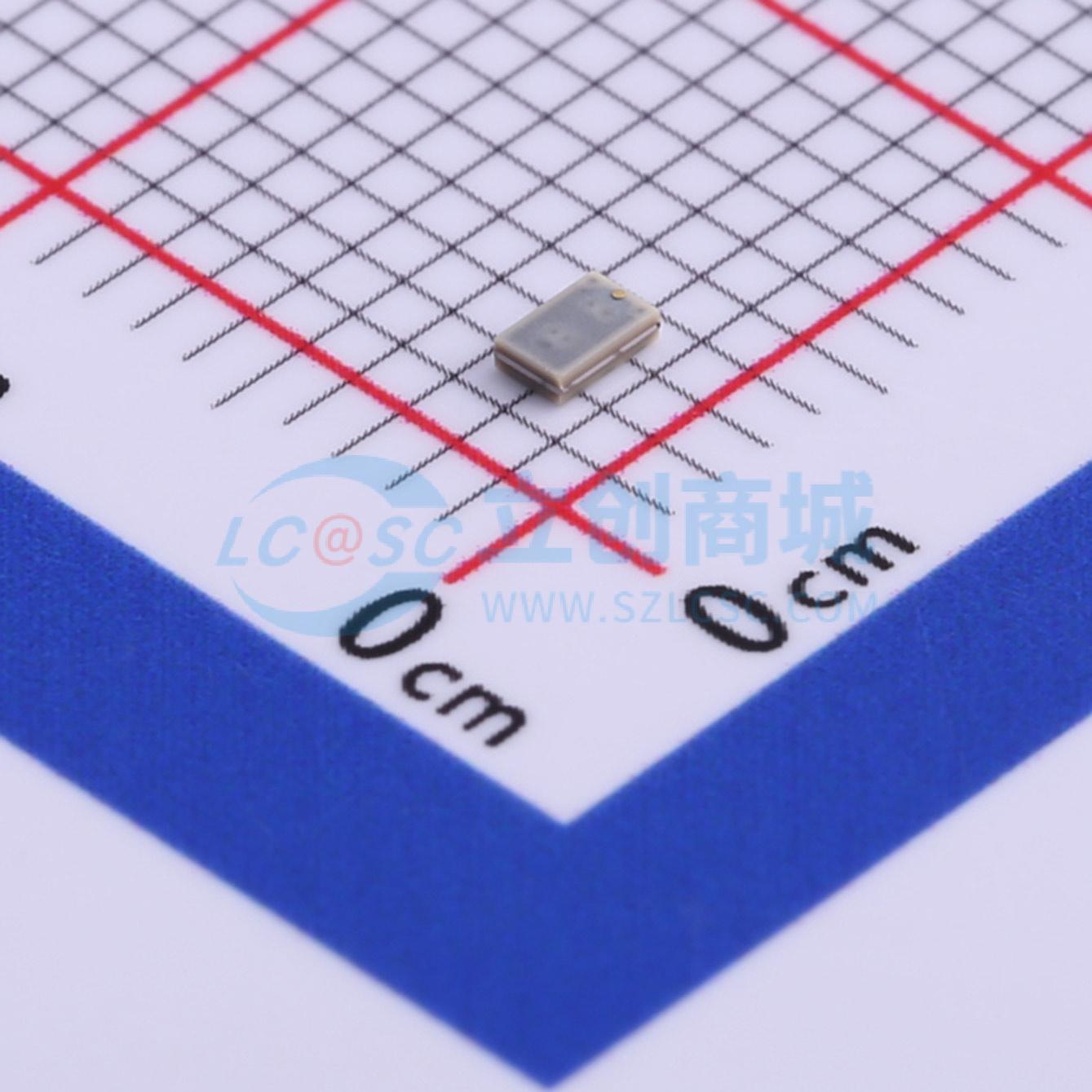

温馨提醒：图片仅供参考，商品以实物为准
DC2337J5020AHF
DC2337J5020AHF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DC2337J5020AHF是一款低成本、低剖面、微型高性能20dB定向耦合器，采用易于使用的RoHS合规、无卤素表面贴装封装。适用于2300-3700MHz的应用，包括WiFi、WiMAX、WIBRO、LTE2600、蓝牙和低功率无线电注入等需要低插入损耗信号监测的应用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- DC2337J5020AHF
- 商品编号
- C509447
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 2.3GHz~3.7GHz | |
| 耦合系数 | 20dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.13dB | |
| 回波损耗 | 16.9dB | |
| 工作温度 | -55℃~+85℃ |
商品概述
DC2337J5020AHF是一款低成本、薄型的超小型高性能20 dB定向耦合器，采用易于使用的符合RoHS标准、无卤的表面贴装封装。它专为2300 - 3700MHz应用而设计，包括：WiFi、WiMAX、WIBRO、LTE2600、蓝牙和低功率无线电网关应用。DC2337J5020AHF非常适合功率检测、信号注入以及其他需要低插入损耗信号监测的应用。DC2337J5020AHF采用卷带包装，适用于大批量贴片生产。所有组件均由填充陶瓷的聚四氟乙烯（PTFE）复合材料制成，具有出色的电气和机械稳定性。所有部件都经过了严格的鉴定测试，并且100%进行了射频测试。
应用领域
- WiFi
- WiMAX
- WIBRO
- LTE2600
- Bluetooth
- 低功率无线电网关
- 功率检测
- 信号注入
- 低插入损耗信号监测
