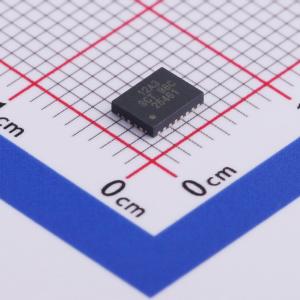

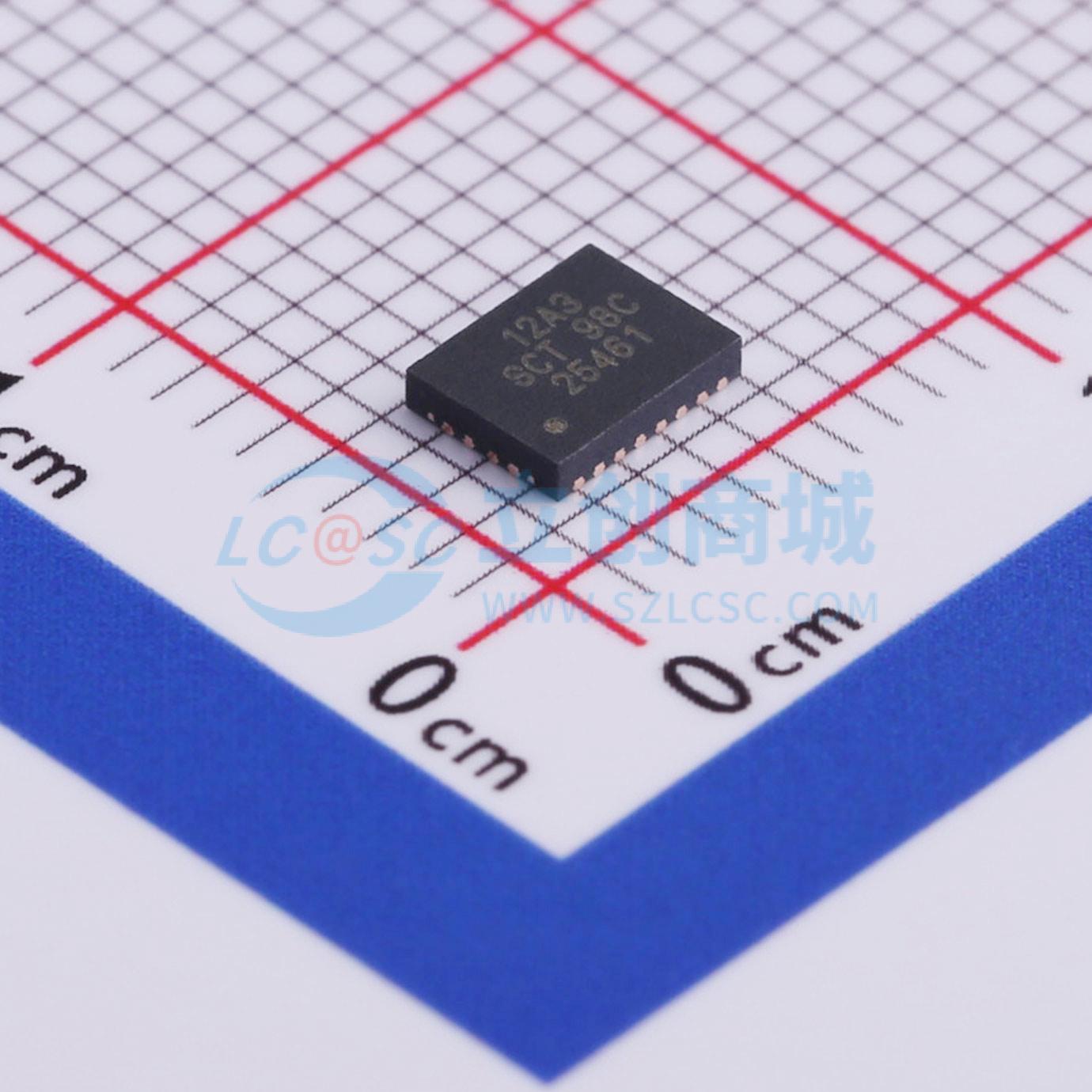

SCT12A3DHKR
停产 高效率同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT12A3是一款高效同步升压转换器,支持2.7V至20V的输入电压范围,最大开关电流可达15A。该转换器具有宽输出电压范围（4.5V至21V）,内置13mΩ高侧MOSFET和11mΩ低侧MOSFET,支持负载断开控制和可调自适应输出（AAO）。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT12A3DHKR
- 商品编号
- C509056
- 商品封装
- DFN-20-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.7V~20V | |
| 输出电压 | 4.5V~21V | |
| 输出电流 | 15A | |
| 开关频率 | 200kHz~1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
SCT12A3是一款高效同步升压转换器，内部完全集成了一个13mΩ的高端MOSFET和一个11mΩ的低端MOSFET，支持2.7V至20V的输入电压范围，开关电流最高可达15A。输入开关电流限值可通过一个外部电阻进行调节。 SCT12A3采用固定关断时间峰值电流控制，以提供快速瞬态响应。外部补偿网络可灵活设置环路动态，从而在不同负载条件下实现最佳瞬态性能。 SCT12A3具备两级可调自适应输出（AAO）功能。通过将输出提升至更高的编程电压水平，SCT12A3可提供更高的功率，以满足瞬间大输出功率需求。 SCT12A3可为外部P沟道MOSFET提供栅极控制，以将负载与升压转换器输出断开。此安全特性可防止在关断状态下输入直通输出对负载造成损坏。当器件过载时，它具备热关断保护功能。 该器件采用DFN20L 3.5mmx4.5mmx0.9mm薄型封装，带有增强型散热焊盘。
商品特性
- 宽输入电压范围：2.7V - 20V
- 宽输出电压范围：4.5V - 21V
- 完全集成13mΩ高端FET和11mΩ低端FET
- 在Vin = 7.2V、Vout = 15V且Iout = 2A时，效率高达96%
- 开关电流最高可达15A，且峰值电流限值可编程
- 可调自适应输出（AAO）
- 带外部P沟道MOSFET的负载断开控制
- 典型关断电流：1uA
- 可编程开关频率：200kHz - 1.0MHz
- 脉冲频率调制（PFM）模式
- 内置4ms软启动
- 输出过压保护
- 热关断保护：150℃
- 采用DFN - 20L 3.5mmx4.5mm封装
应用领域
- 蓝牙音频
