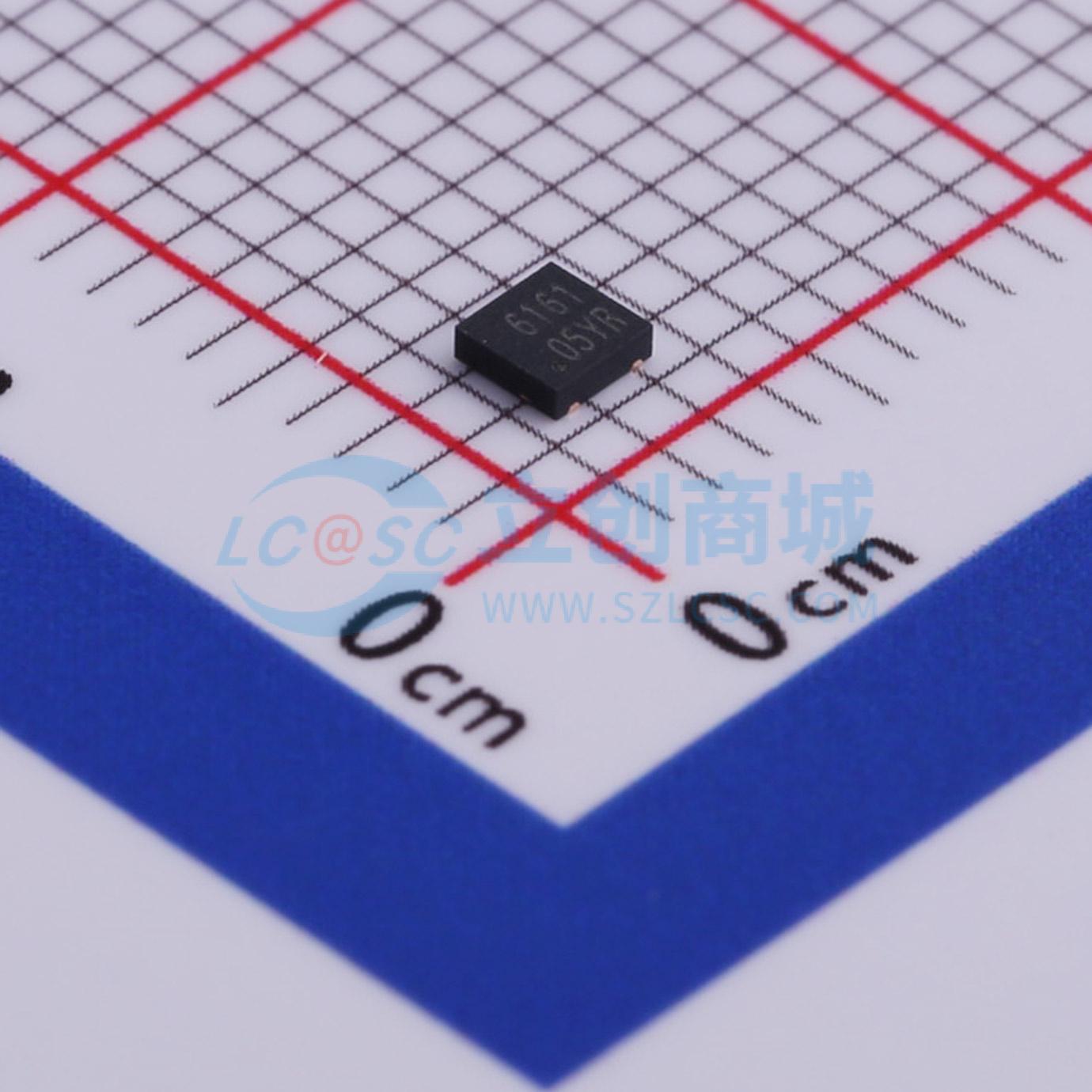

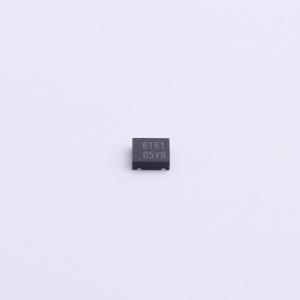

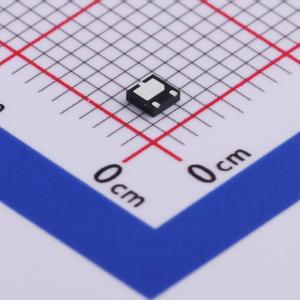

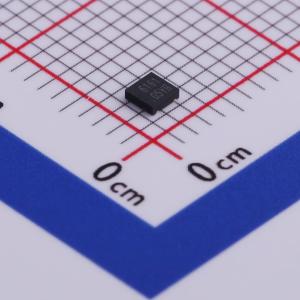

温馨提醒：图片仅供参考，商品以实物为准
ESD56161D05-3/TR
单向TVS 5V截止 140A峰值脉冲
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD56161D05-3/TR
- 商品编号
- C506142
- 商品封装
- DFN-3L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 140A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.1kW@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.8nF |
商品概述
ESD56161D05是一款用于保护电源接口的单向瞬态电压抑制器，适用于替代便携式电子设备中的多个分立元件。 ESD56161D05可根据IEC61000 - 4 - 2标准提供高达±30kV的接触和空气放电静电防护，并能根据IEC61000 - 4 - 5标准（8/20μs）承受高达140A的脉冲峰值电流。 ESD56161D05采用DFN2.0×2.0 - 3L封装，标准产品无铅且无卤。
商品特性
- 反向关断电压：最大5.0V
- 符合IEC61000 - 4 - 2标准的静电防护
- 接触和空气放电：±30kV
- 符合IEC61000 - 4 - 5标准的浪涌防护
- 8/20μs波形：140A
- 电容：典型值CJ = 1800pF
- 低钳位电压
- 固态硅技术
应用领域
-电源保护-电源管理
