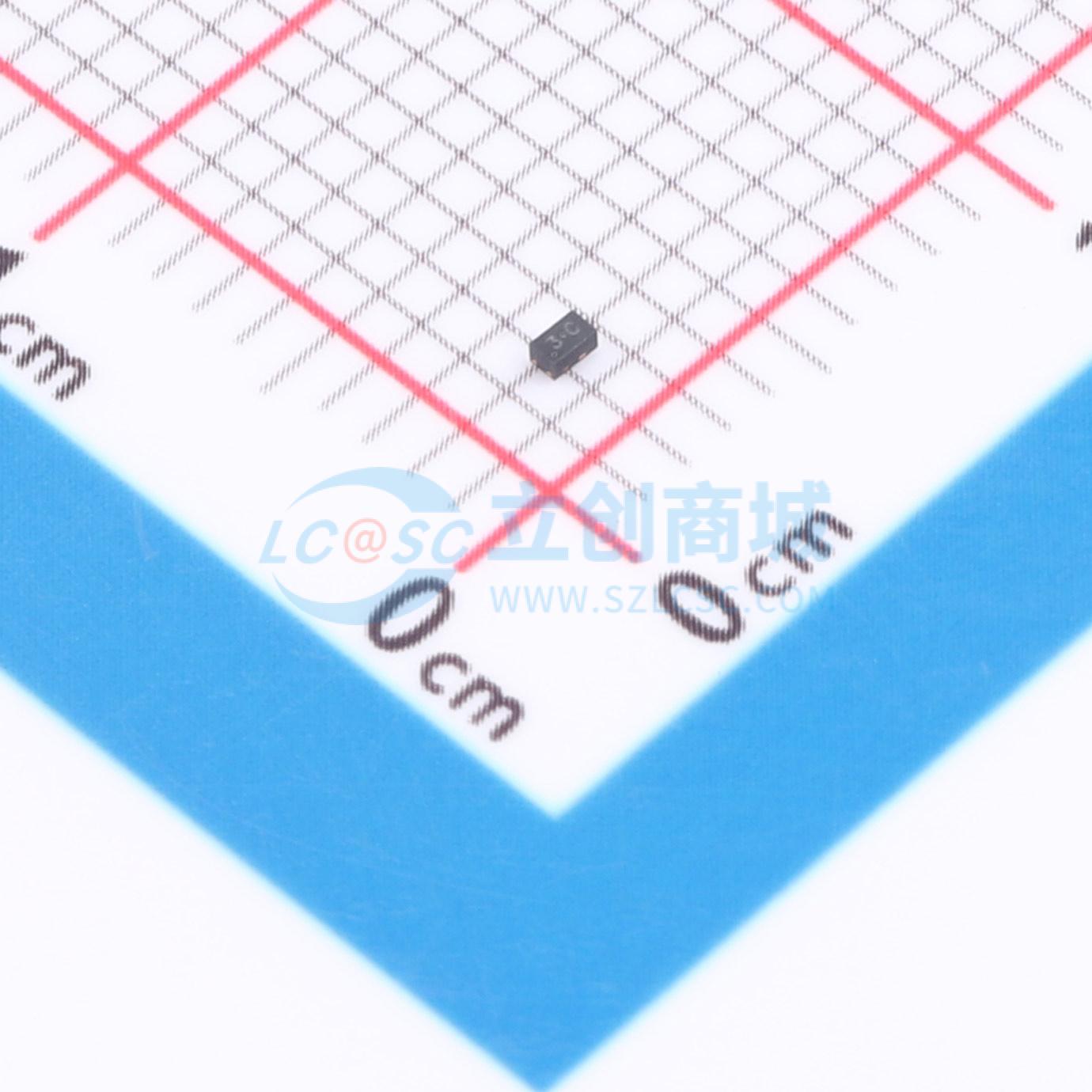

ESD5342N-3/TR
单向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD5342N是一款低电容TVS（瞬态电压抑制器），旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD5342N集成了两对低电容转向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5342N可提供高达±20kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达4A（8/20μs）的峰值脉冲电流。ESD5342N采用DFN1006 - 3L封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5342N-3/TR
- 商品编号
- C506145
- 商品封装
- DFN1006-3L
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
ESD5342N是一款低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD5342N集成了两对低电容转向二极管和一个TVS二极管。 根据IEC61000 - 4 - 2标准，ESD5342N可提供高达±20kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达4A（8/20μs）的峰值脉冲电流。 ESD5342N采用DFN1006 - 3L封装。标准产品无铅且无卤。
商品特性
- 关断电压：最大5V
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±20kV（接触放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：4A（8/20μs）
- 低电容：典型C_J = 1.0pF
- 超低泄漏电流：典型I_R < 1nA
- 低钳位电压：在I_PP = 16A（TLP）时，V_CL = 17.5V
- 固态硅技术
应用领域
-USB接口-HDMI接口-DVI-便携式电子设备-笔记本电脑
