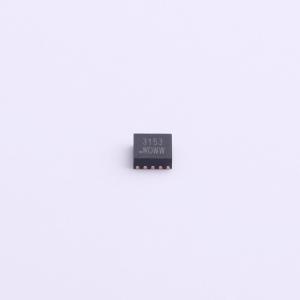

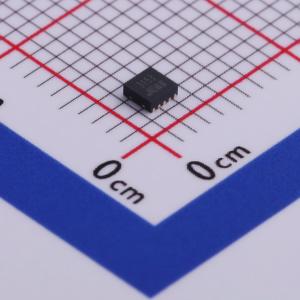

WD3153D-10/TR

三路LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款3通道LED驱动器，旨在产生各种照明效果。该设备有一个程序存储器，用于创建各种照明序列。当程序存储器加载完毕后，可在无需处理器控制的情况下独立运行。三个独立的LED通道具有精确的可编程电流吸收器，范围从0mA到25mA，分为5档，并具有8位灵活的PWM控制。每个通道都可以配置到三个程序执行引擎中的每一个。程序执行引擎有程序存储器，用于通过PWM控制创建所需的照明序列。
品牌名称: WILLSEMI(韦尔)
商品型号: WD3153D-10/TR
商品编号: C506151
商品封装: DFN-10-EP(2x2)
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

WD3153是一款三通道LED驱动器，旨在实现多种照明效果。该器件具备一个程序存储器，可用于创建各种照明序列。当程序存储器加载完成后，WD3153无需处理器控制即可独立运行。三个独立的LED通道拥有精确的可编程电流吸收器，电流范围为0mA至25mA，分5档调节，并具备8位灵活PWM控制。每个通道可配置到三个程序执行引擎中的任意一个。程序执行引擎配有程序存储器，可通过PWM控制创建所需的照明序列。

商品特性

电源电压：2.4V至5.5V
三个独立可编程的LED输出，具备8位PWM控制和3位电流设置（0mA至25mA）
三个程序执行引擎实现自主运行
直接通过I²C寄存器控制照明
I²C兼容接口
电源支持1.8V至5.5V
数据传输速率高达400kbps
INTN中断功能
典型LED输出饱和电压80mV
LED输出电流精度±2%，电流匹配度±1%
内置振荡器，精度±5%
支持低电量状态下的充电指示
直接在LED0上启动呼吸灯
呼吸周期：5秒或持续
低功耗
工作电流：80uA
关机模式下小于1uA
工作温度：-40℃至85℃
ESD HBM 4kV
DFN2X2-10L封装

应用领域

智能手机
平板电脑
指示灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.4V~5.5V
	开关频率	-
	通道数	3
	输出电压	-

	属性	参数值
	输出电流	25mA
	调光	PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	2%
