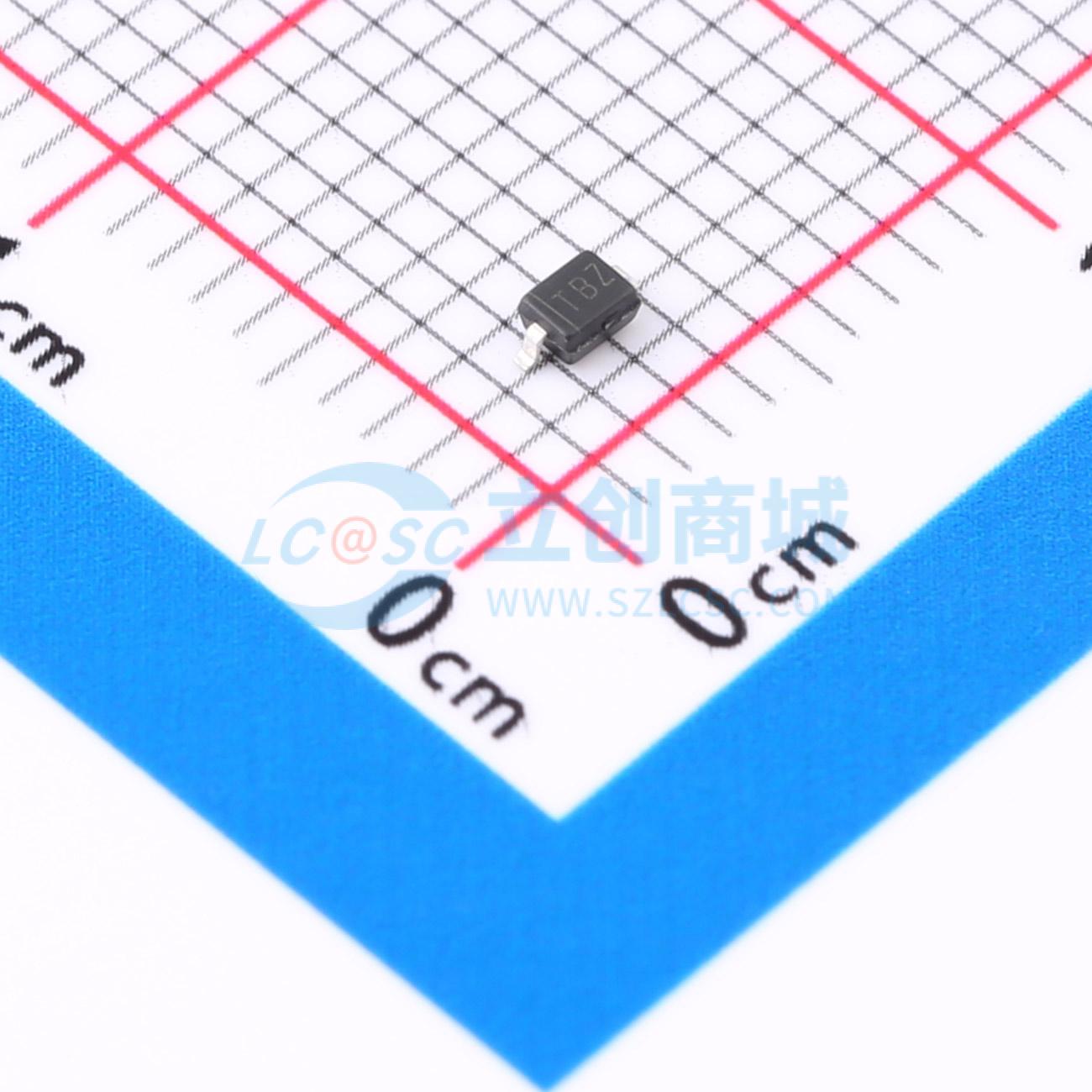

温馨提醒：图片仅供参考，商品以实物为准
SPD9112W-2/TR
双向TVS 12V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SPD9112W是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）、电缆放电事件（CDE）、雷击和其他感应电压浪涌引起的过应力影响。SPD9112W集成了低电容转向二极管，可将每线的典型电容降至1.2pF。根据IEC61000 - 4 - 2标准，SPD9112W可提供高达±30kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达12A（8/20μs）的峰值脉冲电流。SPD9112W采用SOD - 323封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- SPD9112W-2/TR
- 商品编号
- C506167
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.2pF |
商品概述
SPD9112W是一款低电容TVS（瞬态电压抑制器）阵列，专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，避免其受到静电放电（ESD）、电缆放电事件（CDE）、雷击和其他感应电压浪涌引起的过应力影响。 SPD9112W集成了低电容转向二极管，可将每线路的典型电容降至1.2pF。 根据IEC61000 - 4 - 2标准，SPD9112W可提供高达±30kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达12A（8/20μs）的峰值脉冲电流。 SPD9112W采用SOD - 323封装。标准产品无铅且无卤。
商品特性
- 反向关断电压：最大12V
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30kV（接触放电） IEC61000 - 4 - 4（EFT）：40A - 5/50ns IEC61000 - 4 - 5（浪涌）：12A（8/20μs）
- 低电容：典型C_J = 1.2pF
- 超低泄漏电流：典型I_R < 1nA
- 低钳位电压
- 固态硅技术
应用领域
- 10/100/1000以太网
- 机顶盒
- 路由器
- 网络设备
- 调制解调器
