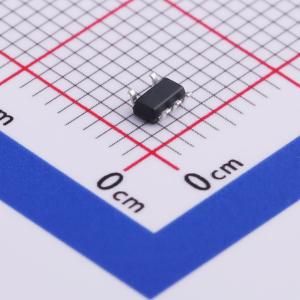

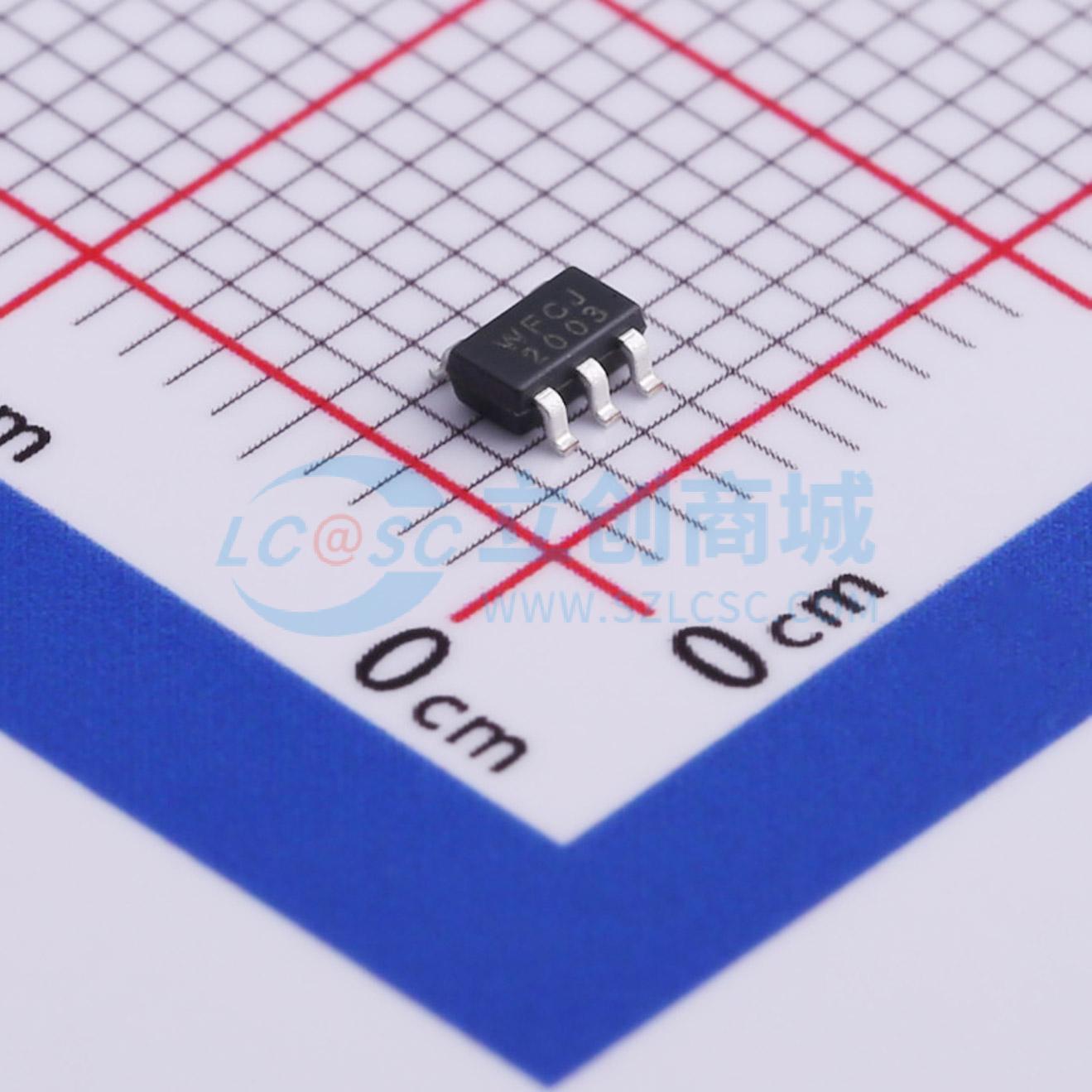

WL2805E28-5/TR

低功耗，CMOS LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低 dropout 线性稳压器，针对电池供电系统进行了优化，可提供低静态电流的高性能解决方案。适用于手机、笔记本和其他便携式设备。设计中使用低成本陶瓷电容，确保输出电流的稳定性，提高效率，延长便携式设备的电池寿命。有 SOT-23-3L、SOT-23-5L 封装，标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: WL2805E28-5/TR
商品编号: C506236
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.05克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

WL2805系列是低压差线性稳压器，专为电池供电系统提供高性能解决方案，以实现低静态电流。该器件在手机、笔记本电脑和其他便携式设备中提供了具有成本效益的新性能水平。 WL2805系列设计采用低成本陶瓷电容器，确保输出电流的稳定性，并提高效率，以延长便携式设备的电池使用寿命。 WL2805稳压器提供SOT - 23 - 3L、SOT - 23 - 5L封装。标准产品为无铅和无卤产品。

商品特性

静态电流：典型值3μA
输入电压：2.3V ~ 5.5V
输出电压：1.2V ~ 3.3V
输出电流：当VOUT > 2V时为250mA
输出电流：当VOUT ≤ 2V时为100mA
压差：100mA时为100mV
推荐电容：1uF
工作温度：-40~ + 85°C
输出短路保护

应用领域

MP3/MP4播放器
手机
蓝牙耳机
无线鼠标
其他电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.8V
	输出电流	250mA
	电源纹波抑制比(PSRR)	30dB@(1kHz)

	属性	参数值
	压差	-
	静态电流(Iq)	3uA
	特性	短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
