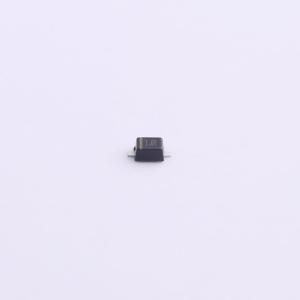

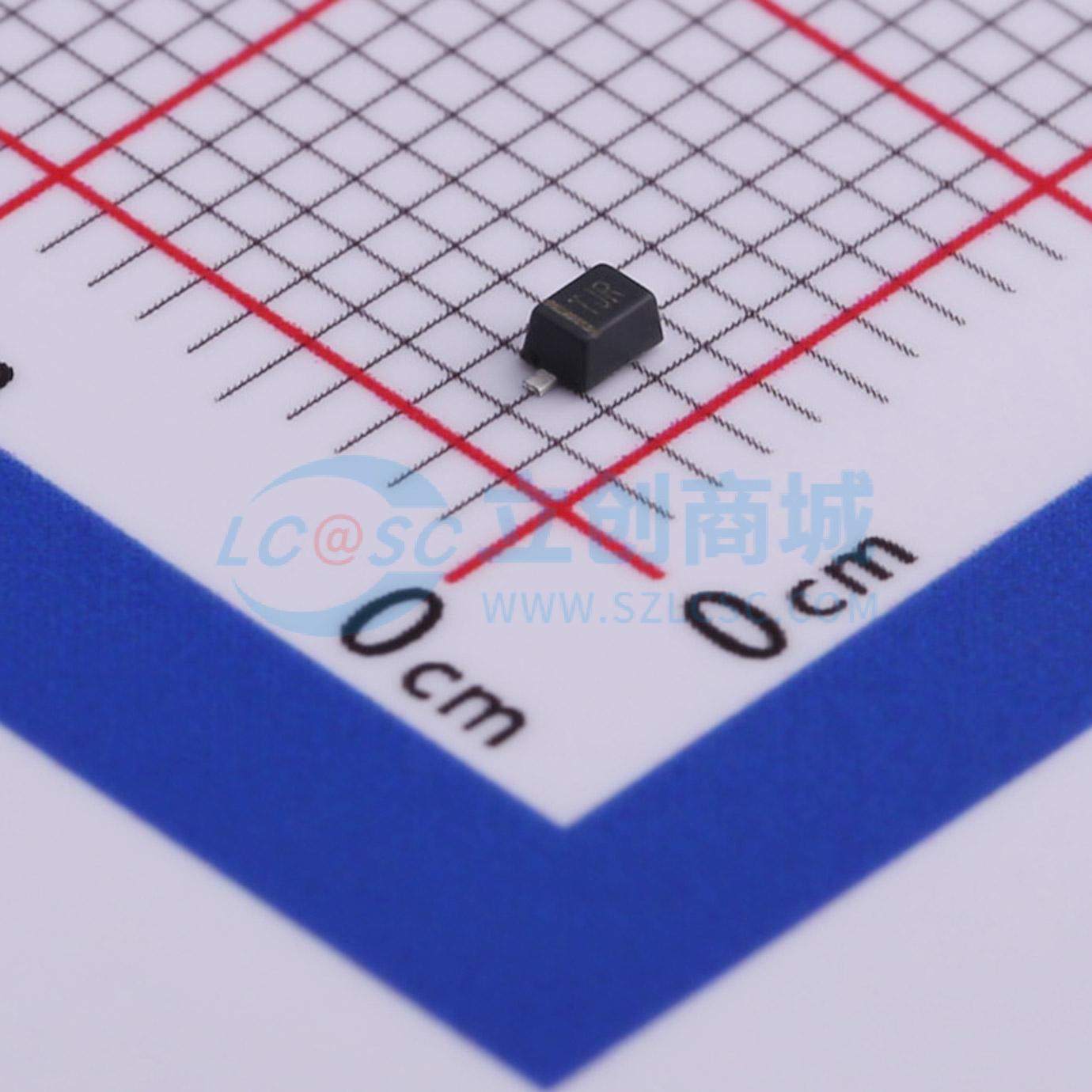

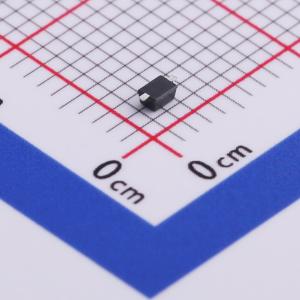

ESD5621W10-2/TR

单向TVS 10V截止峰值浪涌电流：60A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5621wXX是一款单向瞬态电压抑制器（TVS）。它专门用于保护连接到电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD5621wXX可提供高达±30 kV（接触放电和空气放电）的静电放电保护；根据IEC61000 - 4 - 5标准，它具有高浪涌能力，可用于保护USB电压总线引脚（8/20μs）
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5621W10-2/TR
商品编号: C506168
商品封装: SOD-323F
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

ESD5621WXX是一款单向TVS（瞬态电压抑制器）。它专门用于保护连接到电源线的敏感电子元件，使其免受ESD（静电放电）、EFT（电快速瞬变）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD5621WXX可提供高达±30 kV（接触放电和空气放电）的ESD保护；根据IEC61000 - 4 - 5标准，它具有高浪涌能力，可用于保护USB电压总线引脚（8/20μs）。 ESD5621WXX采用SOD - 323F封装。标准产品无铅且无卤素。

商品特性

反向关断电压：4.5 V ~ 15 V
符合IEC61000 - 4 - 2标准的±30 kV ESD保护（接触放电和空气放电）
低钳位电压
固态硅技术

应用领域

-电源保护-电源管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	10V
	钳位电压	25V
	峰值脉冲电流(Ipp)	60A@8/20us
	击穿电压	13.2V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	350pF
