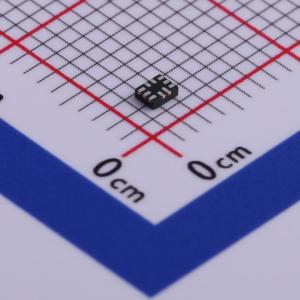

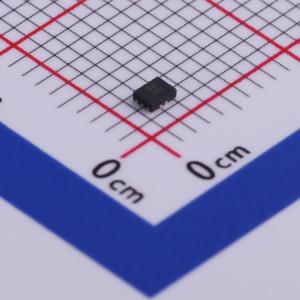

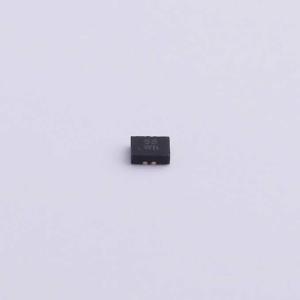

温馨提醒：图片仅供参考，商品以实物为准
WAS4768Q-10/TR
具备负摆幅能力的双刀双掷（DPDT）USB2.0高速和高保真音频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WAS4768Q是一款高性能双刀双掷（DPDT）多路复用器，集成了低失真音频和USB2.0高速（HS）开关通道。这种配置使音频和USB数据能够共享一个公共连接器端口。该架构设计允许音频信号在接地电位以下摆动，这意味着带有USB - C连接器的模拟音频可用于个人媒体播放器和便携式外围设备
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WAS4768Q-10/TR
- 商品编号
- C506158
- 商品封装
- QFN-10(1.8x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 2.5V~4.5V | |
| 导通电阻(Ron) | 7Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 5pF | |
| 带宽 | 900MHz |
商品概述
WAS4768Q是一款高性能双刀双掷（DPDT）多路复用器，它集成了低失真音频和USB2.0高速（HS）开关通道。这种配置使音频和USB数据能够共享一个公共连接器端口。该架构设计允许音频信号在接地电位以下摆动，这意味着带有USB - C连接器的模拟音频可用于个人媒体播放器和便携式外围设备。 USB_Sel引脚的最大高压范围为24V，WAS4768Q可通过将USB_Sel直接连接到VBUS来配置自动USB通信。WAS4768Q的D + /R和D - /L引脚具备过压保护功能，过压锁定（OVLO）阈值为4.75V，以保护内部端口。典型应用包括便携式设备和消费类应用中的切换，如手机、平板电脑、笔记本电脑和便携式媒体播放器。 WAS4768Q采用QFN1418 - 10L封装。 标准产品无铅且无卤。
商品特性
- 单电源电压：2.5~4.5V
- USB_Sel引脚电压：24V
- D + /R和D - /L引脚过压保护阈值：4.75V
- 音频通道导通电阻：2.5Ω
- 32Ω负载和0.7Vrms条件下的总谐波失真加噪声（THD + N）： - 105dB
- 信噪比（SNR）：115dBA
- USB通道 - 3dB带宽：900MHz
- USB通道导通电阻：6.5Ω
- 音频摆幅范围（RL = 1KΩ）：2.5Vrms 音频通道内置分流功能，可抑制音频爆音和咔嗒声
应用领域
- USB Type C
