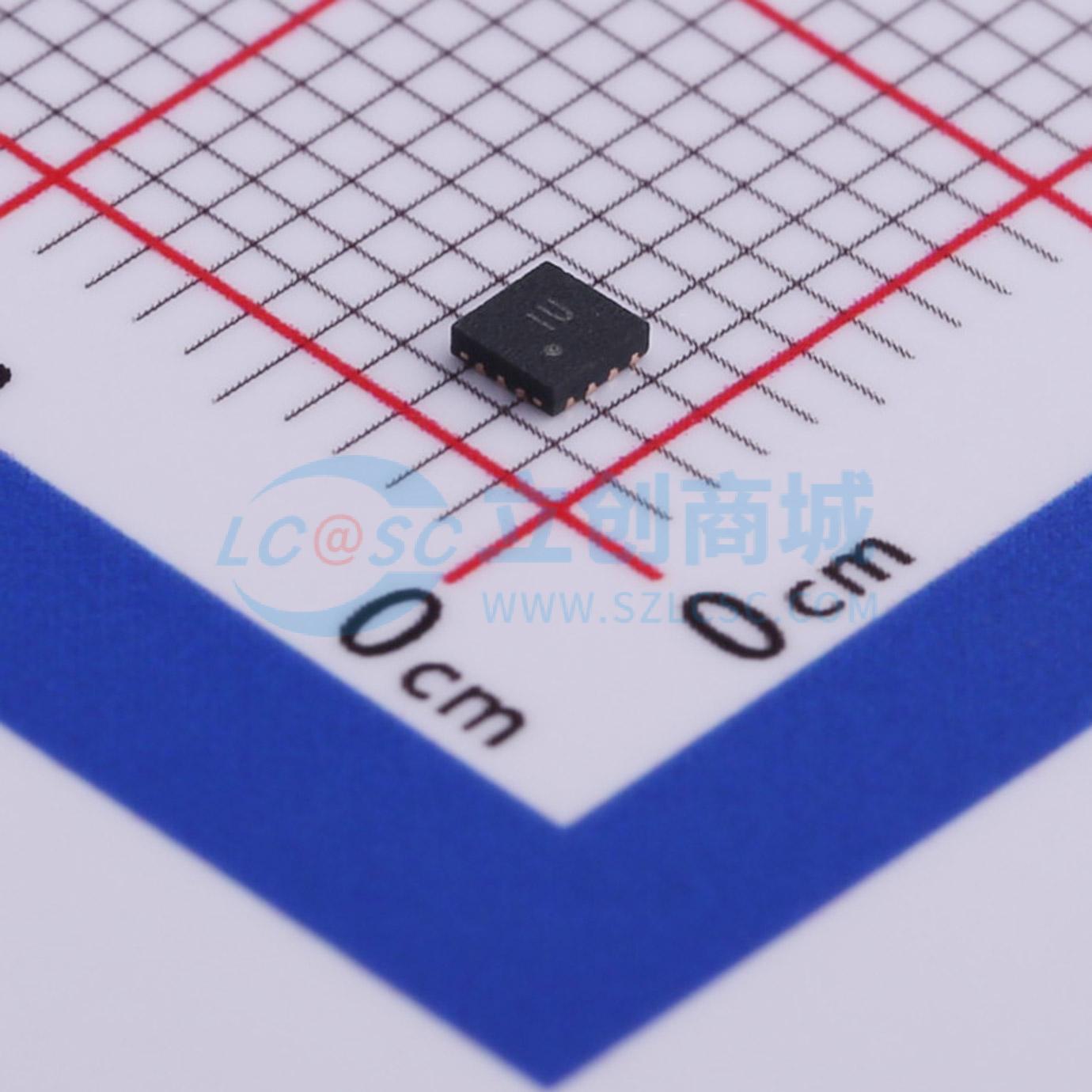

温馨提醒：图片仅供参考，商品以实物为准
WS7808QC-14/TR
0.1GHz-3GHzSP8T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS7808QC是一款单刀八掷(SP8T)开关，包含8个相同的路径和一个GPIO控制器。该器件适用于WCDMA和LTE系统，最高工作频率可达3GHz。它采用紧凑的2.0mmx2.0mmx0.55mmQFN封装。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS7808QC-14/TR
- 商品编号
- C506160
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 19dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.75dB | |
| 工作电压 | 2.5V~3.1V | |
| 工作温度 | -40℃~+85℃ |
商品概述
WS7808QC是一款单刀八掷（SP8T）开关，由一个具有8条相同路径的SP8T开关和一个GPIO控制器组成。该器件针对WCDMA和LTE系统进行了优化，可用于高达3GHz的应用。低电流消耗使其非常适合电池供电的应用。WS7808QC采用紧凑的2.0mm×2.0mm、14引脚QFN封装制造。
商品特性
- 小型、薄型封装，尺寸为2.0mm x 2.0mm x 0.55mm
- 工作频率高达3GHz
- 极低的插入损耗
- 出色的隔离性能
- 低功耗
- 针对3G/4G应用具有卓越的线性性能
- 低谐波产生
- 非常好的ESD性能
应用领域
- 手机
- 平板电脑
- 其他射频前端模块
