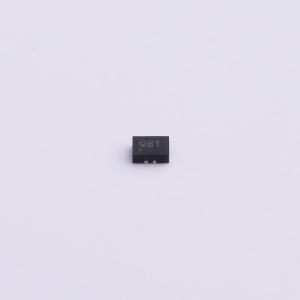

温馨提醒：图片仅供参考，商品以实物为准
WAS4729QB-10/TR
WAS4729QB-10/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WAS4729QB是一款高性能双单刀双掷（SPDT）模拟开关，具备负摆幅音频能力，在3.6V VCC电压下典型导通电阻（Ron）超低，仅为0.8Ω。WAS4729QB的VCC工作电压范围宽广，为2.3V至5.5V，采用先断后通式设计。选择输入与TTL电平兼容
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WAS4729QB-10/TR
- 商品编号
- C506157
- 商品封装
- QFN-10(1.8x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 2.3V~5.5V | |
| 导通时间(ton) | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 800mΩ | |
| 关闭时间(toff) | 200ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 80pF | |
| 带宽 | 80MHz |
商品概述
WAS4729QB 是一款高性能、双单刀双掷 (SPDT) 模拟开关，具有负摆动音频功能，在 3.6V VCC 时具有 0.8Ω（典型值）的超低导通电阻。WAS4729QB 在 2.3V 至 5.5V 的宽 VCC 范围内工作，并设计为断前通运行。选择输入与 TTL 电平兼容。
WAS4729QB 还具有智能电路，可最大限度地减少 VCC 漏电流，即使控制电压低于 VCC 供电电压。该特性适用于移动手机应用，允许与基带处理器通用 IO 直接接口，从而最大限度地降低电池消耗。换句话说，在实际应用中，无需额外设备将控制电平与 VCC 相同。
WAS4729QB 采用 QFN1418-10L 封装。标准产品无铅且无卤素。
