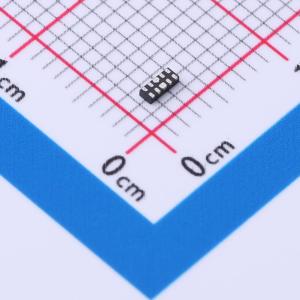

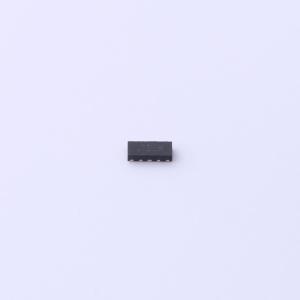

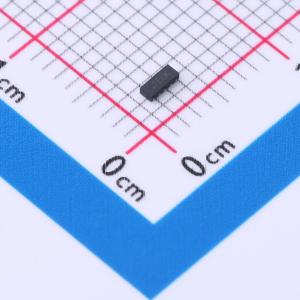

ESD73044D-10/TR
单向ESD 3.3V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD73044D是一款超低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD73044D集成了四对超低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD73044D可提供高达±12 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达3.5A（8/20μs）的峰值脉冲电流。ESD73044D采用DFN2510 - 10L封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD73044D-10/TR
- 商品编号
- C506149
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6.3V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 16W@8/20us | |
| 击穿电压 | 11V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
ESD73044D是一款超低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD73044D集成了四对超低电容导向二极管和一个TVS二极管。 根据IEC61000 - 4 - 2标准，ESD73044D可提供高达±12 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达3.5A（8/20μs）的峰值脉冲电流。 ESD73044D采用DFN2510 - 10L封装。 标准产品无铅且无卤。
商品特性
- 关断电压：最大3.3V
- 每条线路的瞬态保护符合：
- IEC61000 - 4 - 2（ESD）：±12 kV（接触放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：3.5A（8/20μs）
- 超低电容：C_J = 典型值0.55 pF（任意1/○到地）
- 超低泄漏电流：λ_R < 典型值1 nA
- 低钳位电压：V_CL = 典型值6.3V，○Π|_PP = 16A（TLP）
- 固态硅技术
应用领域
- USB 2.0和USB 3.0
- HDMI 1.3、HDMI 1.4和HDMI 2.0
- SATA和eSATA
- DVI
- IEEE 1394
- PCI Express
- 便携式电子设备和笔记本电脑
