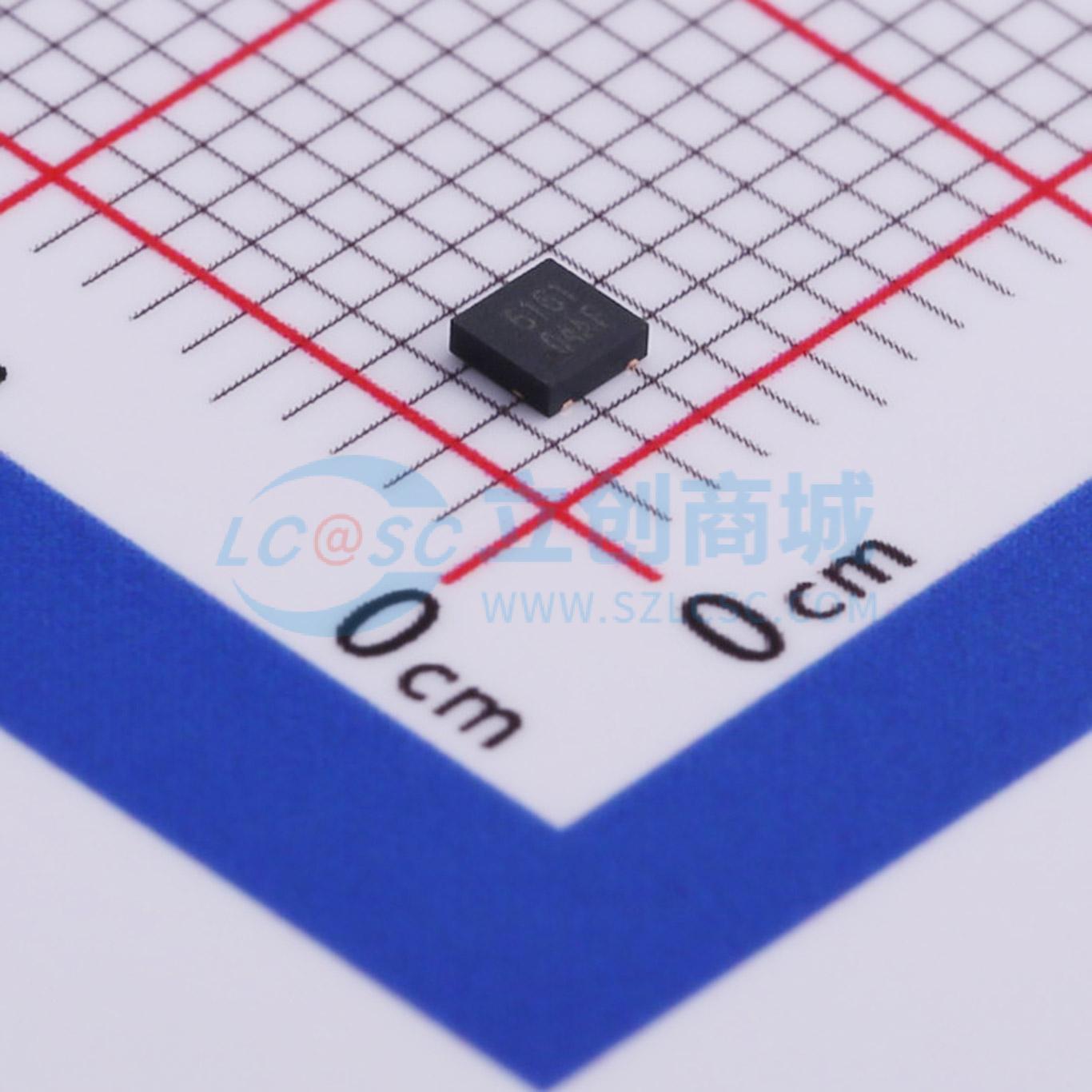

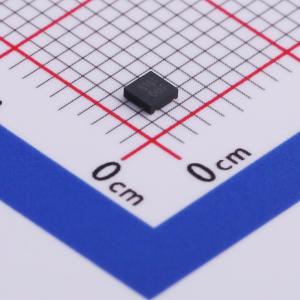

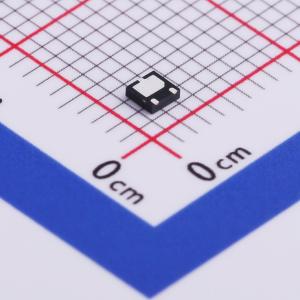

温馨提醒：图片仅供参考，商品以实物为准
ESD56161D04-3/TR
单向TVS 4.5V截止 峰值浪涌电流：250A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD56161D04是一款用于保护电源接口的单向瞬态电压抑制器，适用于取代便携式电子产品中的多个分立元件。ESD56161D04可根据IEC61000 - 4 - 2标准提供高达±30 kV的接触式和空气式静电放电（ESD）保护，并能根据IEC61000 - 4 - 5标准（8/20 μs）承受高达250A的峰值脉冲电流。ESD56161D04采用DFN2×2 - 3L封装。标准产品为无铅、无卤产品。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD56161D04-3/TR
- 商品编号
- C506144
- 商品封装
- DFN2x2-3L
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 250A@8/20us | |
| 峰值脉冲功率(Ppp) | 3.5kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.7V | |
| 反向电流(Ir) | 8uA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 4200pF |
商品概述
ESD56161D04是一款用于保护电源接口的单向瞬态电压抑制器，适用于取代便携式电子产品中的多个分立元件。 ESD56161D04可根据IEC61000 - 4 - 2标准提供高达±30 kV的接触式和空气式静电放电（ESD）保护，并能根据IEC61000 - 4 - 5标准（8/20 μs）承受高达250A的峰值脉冲电流。 ESD56161D04采用DFN2×2 - 3L封装。 标准产品为无铅、无卤产品。
商品特性
- 反向关断电压：最大4.5V
- 依据IEC61000 - 4 - 2标准的ESD保护：接触式和空气式放电±30 kV
- 依据IEC61000 - 4 - 5标准8/20 μs波形的浪涌保护：250A
- 电容：典型值C_J = 4200 pF
- 低钳位电压
- 固态硅技术
应用领域
- 电源保护
- 电源管理
