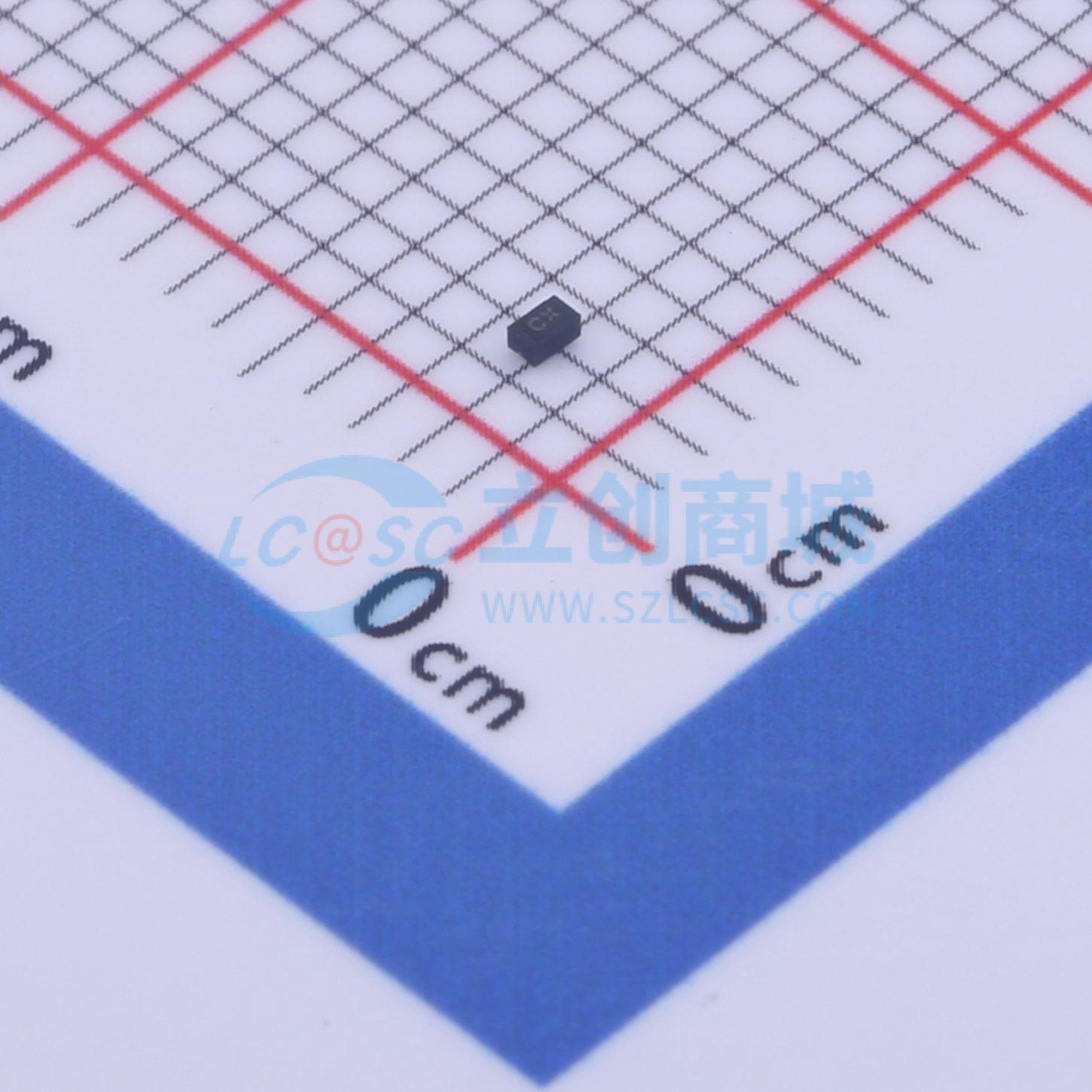

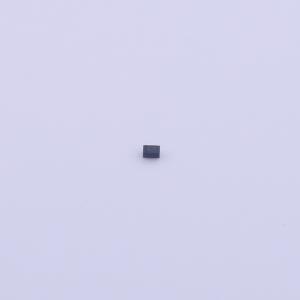

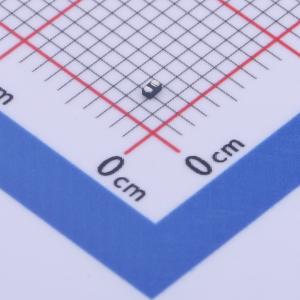

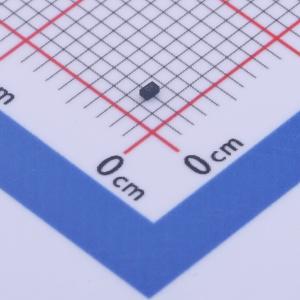

温馨提醒：图片仅供参考，商品以实物为准

ESD54151N-2/TR

双向ESD 5.5V截止峰值浪涌电流：8A@8/20us

描述: ESD54151N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到ESD（静电放电）、EFT（电快速瞬变）和雷击造成的过应力影响。ESD54151N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达8A（8/20 μs）的峰值脉冲电流。ESD54151N采用WBFBP - 02C - C封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD54151N-2/TR
商品编号: C506100
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

ESD54151N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到ESD（静电放电）、EFT（电快速瞬变）和雷击造成的过应力影响。 ESD54151N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达8A（8/20 μs）的峰值脉冲电流。 ESD54151N采用WBFBP - 02C - C封装。标准产品无铅且无卤。

商品特性

反向关断电压：±5.5 V
根据IEC61000 - 4 - 2（ESD）标准，每条线路的最大瞬态保护：±30 kV（接触和空气放电）
IEC61000 - 4 - 4（EFT）：40A（5/50ns）
IEC61000 - 4 - 5（浪涌）：8A（8/20 μs）
电容：C_J典型值为17.5 pF
低泄漏电流：l_R典型值 < 1 nA
低钳位电压：V_CL典型值为10 V |_PP = 16A（TLP）
固态硅技术

应用领域

手机
平板电脑
笔记本电脑
其他便携式设备
网络通信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	11.5V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	90W@8/20us

	属性	参数值
	击穿电压	6.1V
	反向电流(Ir)	1nA
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	17.5pF
