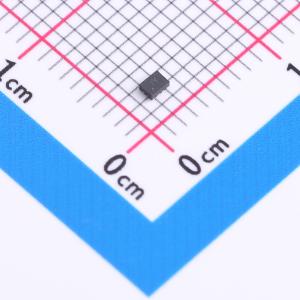

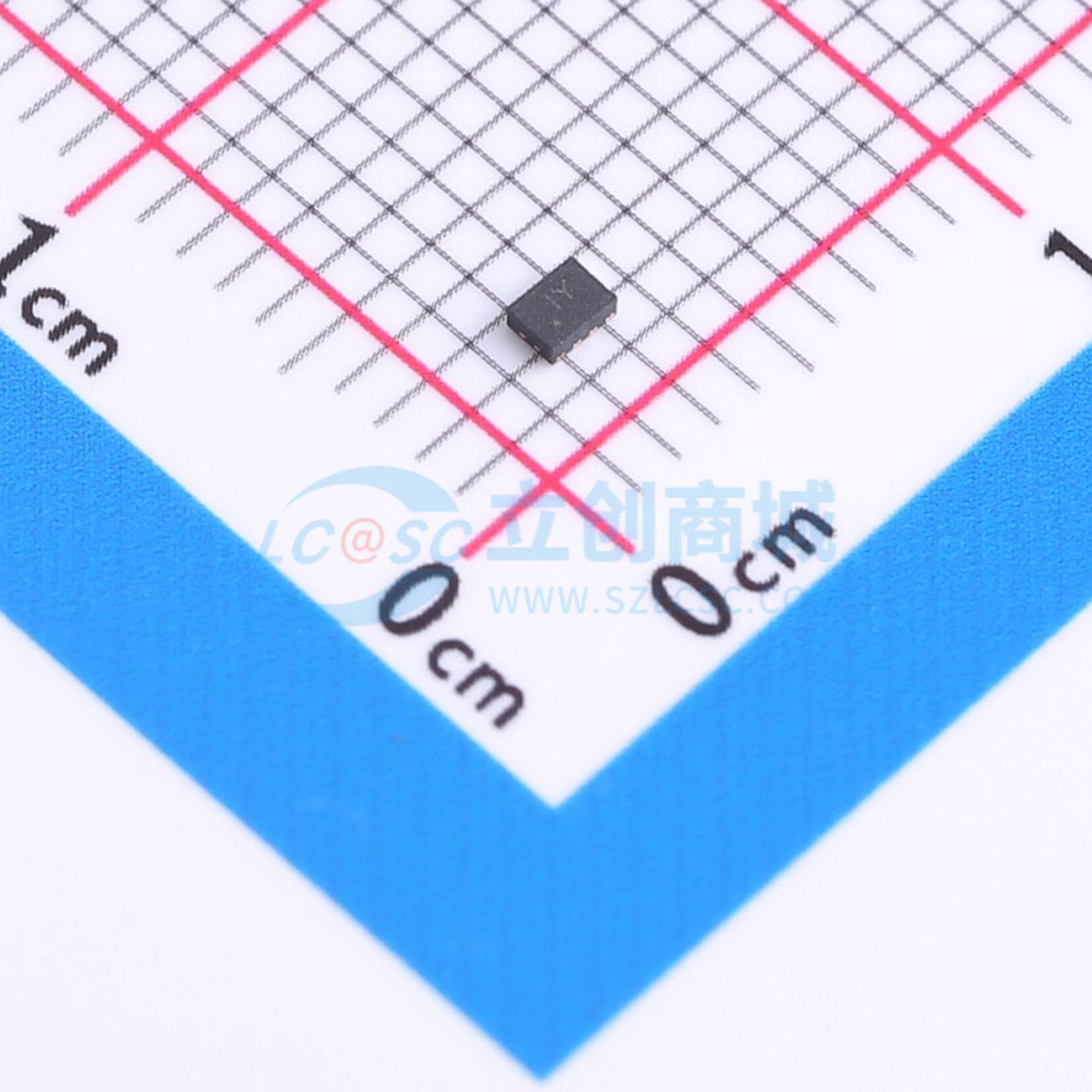

WL2817DA33-8/TR
WL2817DA33-8/TR
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WL2817DA33-8/TR
- 商品编号
- C506136
- 商品封装
- DFN1612-8
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA；1A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 70mV@(0.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 160uA | |
| 噪声 | 50uVrms | |
| 特性 | 过热保护；过流保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
WL2817DA系列是超低压降、低静态电流、高电源抑制比（PSRR）的CMOS低压差线性稳压器（LDO）。 采用CMOS结构，WL2817DA在整个输入电压范围内的静态电流通常为160μA，这使其在需要高输出电流的消费类和网络应用中颇具吸引力。WL2817DA系列提供1.0V至3.3V的宽输出电压范围版本。 WL2817DA系列具备热关断（OTP）和限流功能，以确保芯片和电源系统在异常情况下的稳定性，并且采用微调技术保证输出电压精度在±2%以内。 WL2817DA系列可通过将LCON引脚在“H”或“L”之间切换，选择1.0A或500mA的输出电流限制。WL2817DA稳压器采用DFN1612 - 8L封装。标准产品无铅且无卤。
商品特性
- 输入电压：2.5V~5.5V
- 输出电压范围：1.0V、1.1V、1.2V、1.5V、1.8V、2.7V、2.8V、2.9V、3V、3.3V
- 输出电流：500mA/1A
- 电源抑制比（PSRR）：60dB（@ VOUT = 3V）
- 压降：70mV @ IOUT = 0.5A
- 输出噪声：50μVRMS
- 静态电流：典型值160μA
应用领域
- 液晶电视
- 机顶盒
- 计算机、显卡
- 网络通信设备
- 其他便携式电子设备
