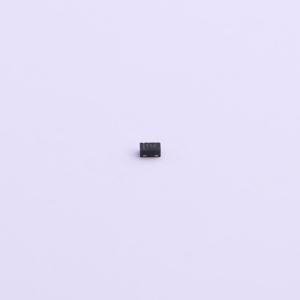

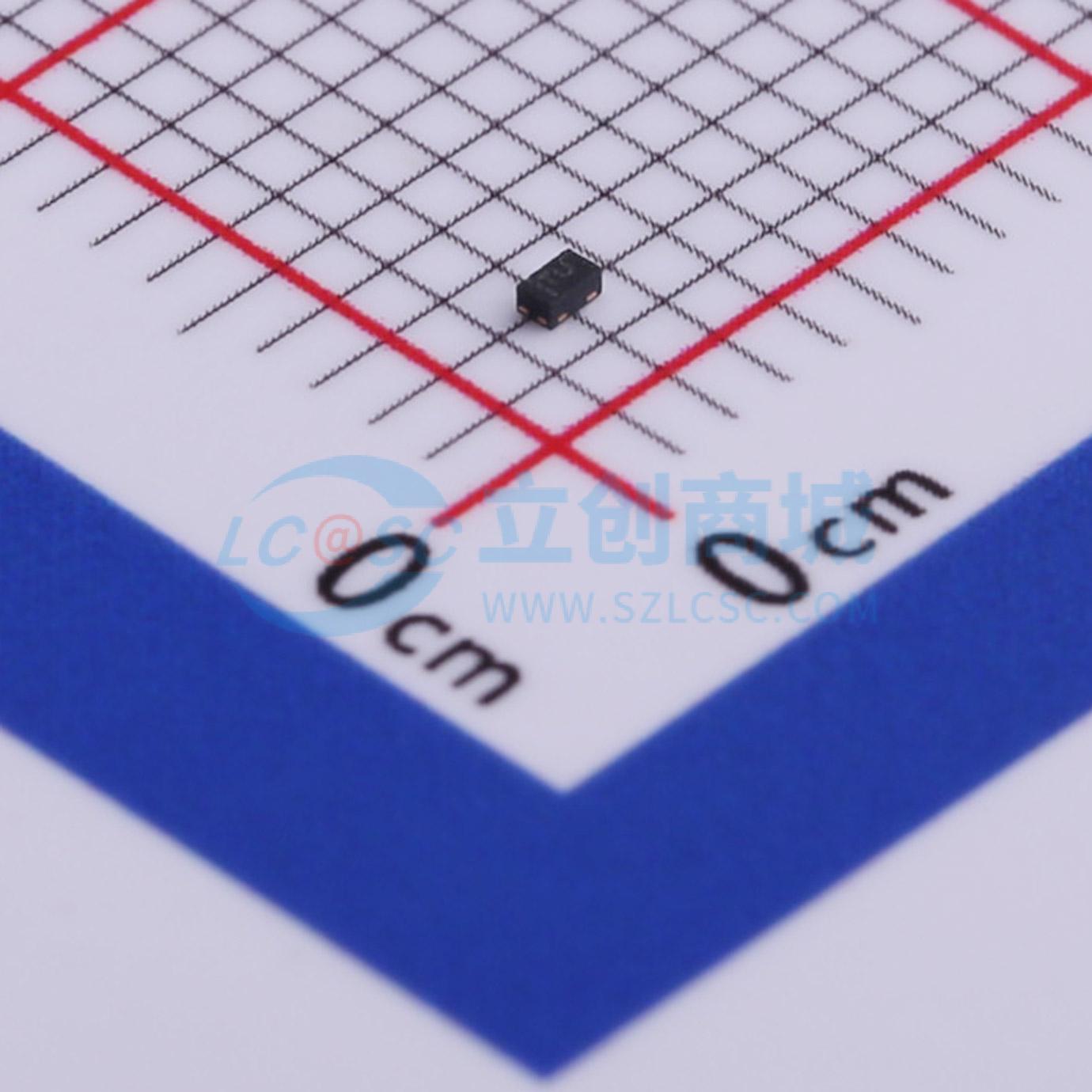

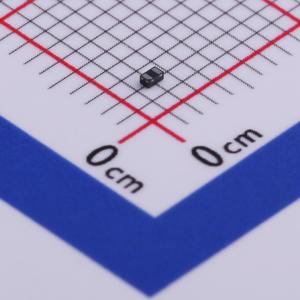

ESD9N5BU-2/TR实物图
  • ESD9N5BU-2/TR商品缩略图
  • ESD9N5BU-2/TR商品缩略图
  • ESD9N5BU-2/TR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

ESD9N5BU-2/TR

停产 双向TVS 5V截止 峰值脉冲电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
ESD9N5BU是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。它旨在替代消费设备应用中的多层压敏电阻（MLV），如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等。ESD9N5BU根据IEC61000 - 4 - 2标准，可承受高达±12KV（接触）的ESD瞬态电压；根据IEC61000 - 4 - 5标准，可承受8/20μs脉冲下高达3A的峰值电流。ESD9N5BU采用DFN1006封装。标准产品无铅且无卤。
品牌名称
WILLSEMI(韦尔)
商品型号
ESD9N5BU-2/TR
商品编号
C506105
商品封装
DFN1006-2L​
包装方式
编带
商品毛重
0.012克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)5V
钳位电压18V
峰值脉冲电流(Ipp)3A@8/20us
峰值脉冲功率(Ppp)54W@8/20us
击穿电压(VBR)8.5V
属性参数值
反向电流(Ir)1uA
通道数单路
工作温度-40℃~+85℃
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型TVS
Cj-结电容0.45pF

商品概述

ESD9N5BU是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。它旨在替代消费设备应用（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）中的多层压敏电阻（MLV）。 ESD9N5BU根据IEC61000 - 4 - 2标准，可承受高达±12KV（接触）的ESD瞬态电压；根据IEC61000 - 4 - 5标准，可承受8/20μs脉冲下高达3A的峰值电流。 ESD9N5BU采用DFN1006封装。标准产品无铅、无卤。

商品特性

  • 反向关断电压：最大±5.0V
  • 每条线路的瞬态保护： 符合IEC61000 - 4 - 2（ESD）标准：±12kV（接触放电） ±15kV（空气放电） 符合IEC61000 - 4 - 4（EFT）标准：40A（5/50ns） 符合IEC61000 - 4 - 5（浪涌）标准：3A（8/20μs）
  • 超低电容
  • 低钳位电压
  • 低泄漏电流
  • 小封装

应用领域

-手机-平板电脑-笔记本电脑-机顶盒-液晶电视-数码相机-其他电子设备
