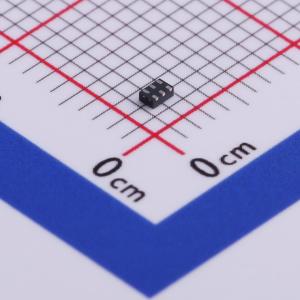

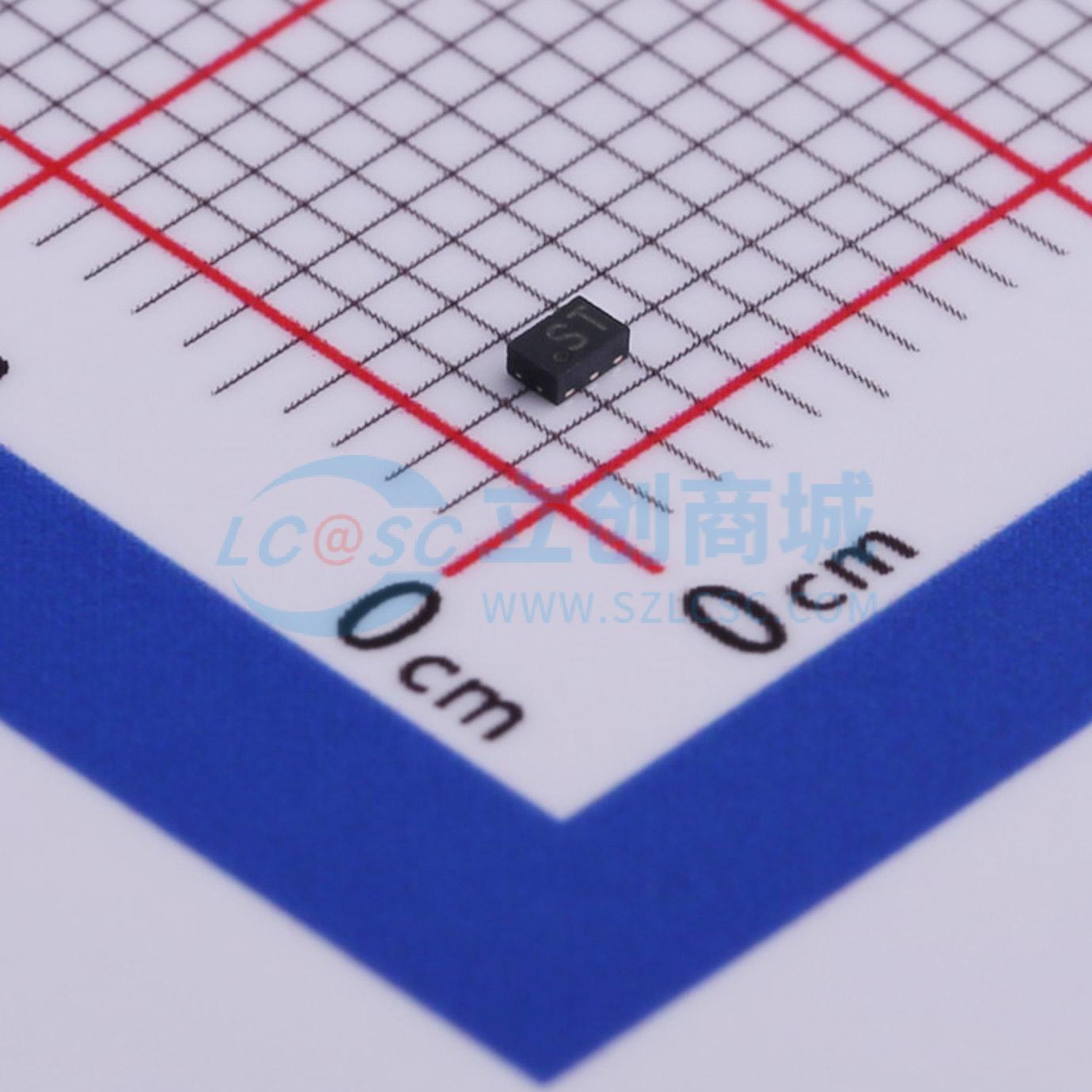

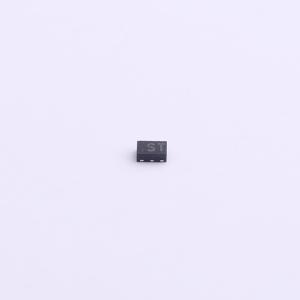

温馨提醒：图片仅供参考，商品以实物为准
WS7916S-6/TR
WS7916S 小型高增益GNSS低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS7916S 是一款适用于 GNSS 接收器应用的低噪声放大器，包括 GPS、GLONASS、BeiDou 和 Galileo。该器件采用小型 6 引脚 DFN 封装，仅需一个外部电感进行输入匹配。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS7916S-6/TR
- 商品编号
- C506127
- 商品封装
- DFN-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.8V~3.1V | |
| 工作电流 | 6.9mA | |
| 增益 | 16.5dB | |
| P1dB | -5.5dBm | |
| 噪声系数 | 0.65dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.55GHz~1.615GHz | |
| 输入回波损耗 | 8dB | |
| 输出回波损耗 | 13dB | |
| IP3 | 8dBm |
商品特性
- 工作频率：1550 MHz 至 1615 MHz
- 噪声系数 = 0.65 dB
- 增益 = 16.5 dB
- 输入1 dB压缩点 = -5.5 dBm
- 带外输入P3 = +8.0 dBm
- 电源电压：1.8 V 至 3.1 V
- 集成电源去耦电容
- 数字开/关开关（1.2 V逻辑高电平）
- 电源电流：6.9 mA
- 关断模式漏电流 < 3 μA
- 需要一个外部匹配电感
- RF输出内部匹配至50欧姆
- ESD保护：所有引脚的HBM > 2.0 kV
- 封装：6-pin DFN, 1.5 x 1.0 x 0.55 mm³
- 工艺：CMOS
应用领域
- 手机
- 平板电脑
- 其他射频前端模块
