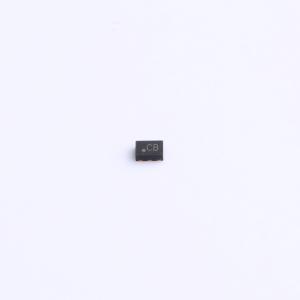

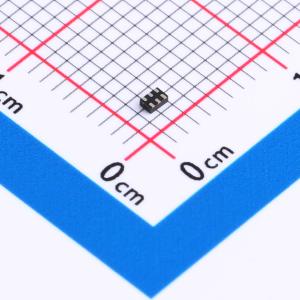

温馨提醒：图片仅供参考，商品以实物为准
WS7916DC-6/TR
用于GNSS接收器的低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS7916DC 是一款适用于 GNSS 接收器应用的低噪声放大器 (LNA)，采用小型 6 引脚 DFN 封装。WS7916DC 仅需一个外部电感进行输入匹配，设计用于实现低功耗和良好性能。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS7916DC-6/TR
- 商品编号
- C506128
- 商品封装
- DFN-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.6V~3.1V | |
| 工作电流 | 8mA | |
| 增益 | 17dB | |
| P1dB | -7dBm | |
| 噪声系数 | 0.6dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.55GHz~1.615GHz | |
| 输入回波损耗 | 6dB | |
| 输出回波损耗 | 18.5dB | |
| IP3 | 4dBm |
商品概述
WS7916DC是一款用于GNSS接收器应用的低噪声放大器（LNA），采用小型6引脚DFN封装。WS7916DC仅需一个外部电感器进行输入匹配。 WS7916DC旨在实现低功耗和良好性能。
商品特性
- 工作频率：1550 MHz至1615 MHz
- 噪声系数 = 0.60 dB
- 增益 = 17.0 dB
- 输入1 dB压缩点 = -7.0 dBm
- 带内输入三阶交调截点（IP3） = +4.0 dBm
- 电源电压：1.8 V至3.1 V
- 集成电源去耦电容
- 电源电流：8.0 mA
- 掉电模式泄漏电流 < 10 μA
- 需要一个外部匹配电感器
- 输出接地去耦
- ESD保护：所有引脚的人体模型（HBM） > 2.0 kV
- 集成输入/输出直流阻隔电容
- 集成输出匹配
- 封装：6引脚DFN，1.5×1.0×0.55 mm³
- 工艺：CMOS
应用领域
- 手机
- 平板电脑
- 其他射频前端模块
