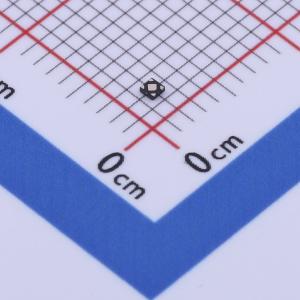

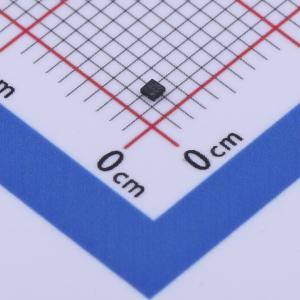

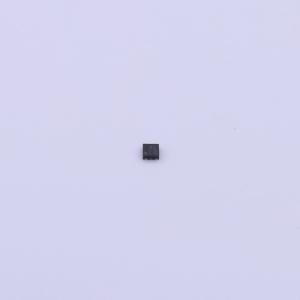

温馨提醒：图片仅供参考，商品以实物为准
WL2815D28-4/TR
低功耗，CMOS低压差线性稳压器（LDO）
- 描述
- WL2815系列是低压差线性稳压器，专为电池供电系统提供高性能解决方案，以实现低静态电流而优化。该器件在手机、笔记本电脑和其他便携式设备中提供了具有成本效益的全新性能水平。WL2815系列设计为使用低成本陶瓷电容器，以确保输出电流的稳定性，并提高效率，从而延长这些便携式设备的电池续航时间
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WL2815D28-4/TR
- 商品编号
- C506125
- 商品封装
- X2-DFN1010-4-EP
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | - | |
| 电源纹波抑制比(PSRR) | 65dB@(100Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.5uA | |
| 噪声 | 50uVrms | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
WL2815系列是低压差线性稳压器，专为电池供电系统提供高性能解决方案，以实现低静态电流。该器件在手机、笔记本电脑和其他便携式设备中提供了具有成本效益的新性能水平。 WL2815系列设计采用低成本陶瓷电容器，确保输出电流的稳定性，并提高效率，以延长便携式设备的电池使用寿命。 WL2815稳压器采用DFN1x1 - 4L封装。标准产品为无铅和无卤产品。
商品特性
- 静态电流：典型值1.5μA
- 输入电压：2.1V ~ 5.5V
- 输出电压：1.1V ~ 3.3V
- 输出电流：当VOUT = 3.3V时为300mA
- 输出电流：当VOUT = 2.0V时为200mA
- 输出电流：当VOUT = 1.5V时为150mA
- 压差：当电流为100mA时为100mV
- 推荐电容：1μF及以上
- 工作温度：-40~ + 85°C
- 输出短路保护
应用领域
- MP3/MP4播放器
- 手机
- 蓝牙耳机
- 无线鼠标
- 其他电子设备
