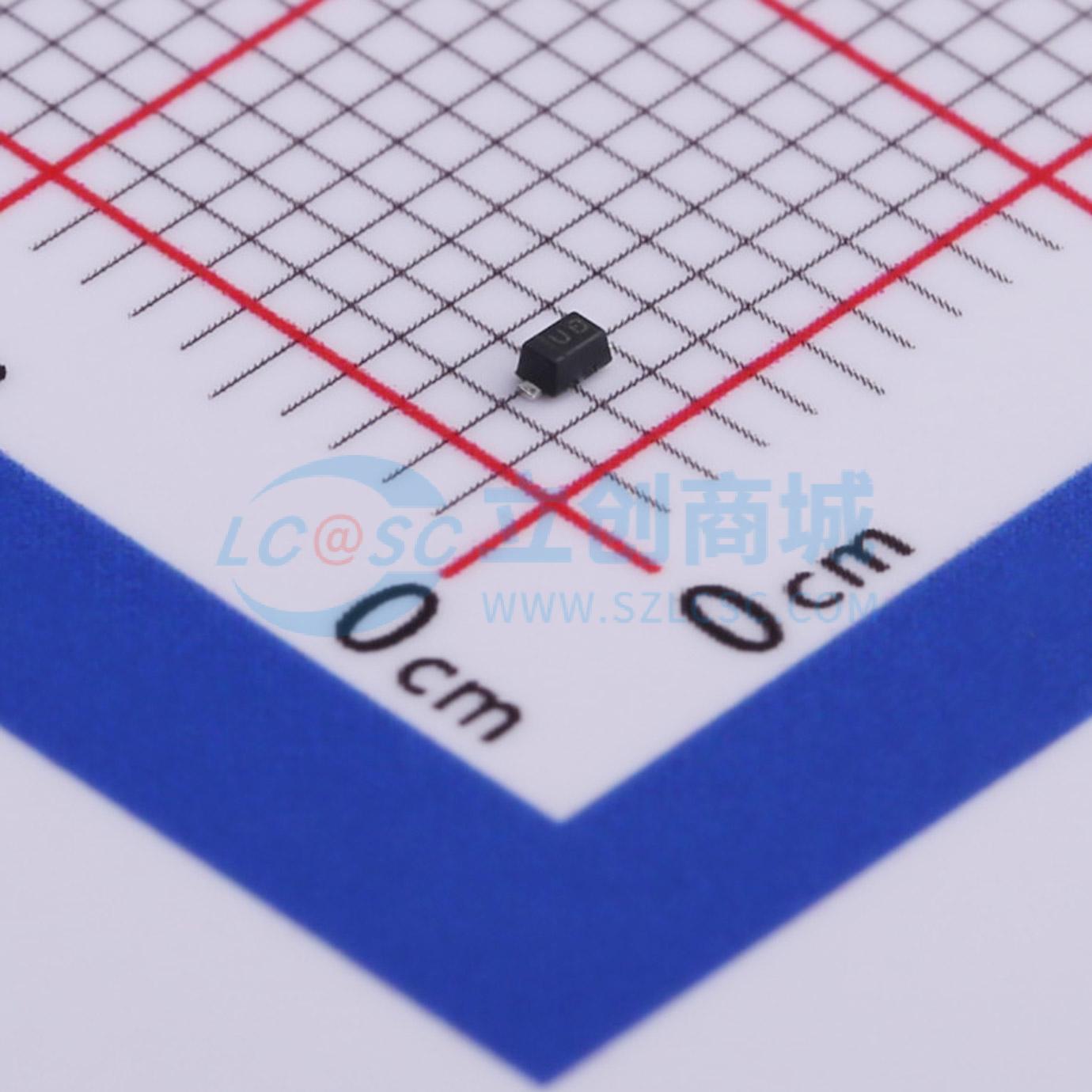

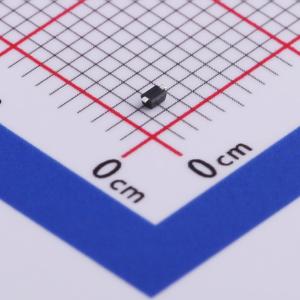

温馨提醒：图片仅供参考，商品以实物为准

ESD5B5VL-2/TR

双向TVS 5V截止峰值浪涌电流：3.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5B5VL是一款双向TVS（瞬态电压抑制器）。它专门用于保护可能遭受ESD（静电放电）、EFT（电快速瞬变脉冲群）和雷击的敏感电子元件。由于其封装小、重量轻，特别适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。ESD5B5VL可根据IEC61000 - 4 - 2标准提供高达±8kV（接触放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达3.5A（8/20μs）的峰值脉冲电流。ESD5B5VL采用SOD - 523封装。标准产品无铅、无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5B5VL-2/TR
商品编号: C506103
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

ESD5B5VL是一款双向TVS（瞬态电压抑制器）。它专门用于保护可能遭受ESD（静电放电）、EFT（电快速瞬变脉冲群）和雷击的敏感电子元件。由于其封装小、重量轻，特别适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。 ESD5B5VL可根据IEC61000 - 4 - 2标准提供高达±8kV（接触放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达3.5A（8/20μs）的峰值脉冲电流。 ESD5B5VL采用SOD - 523封装。标准产品无铅、无卤。

商品特性

截止电压：最大±5V
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±8kV（接触放电）；根据IEC61000 - 4 - 4（EFT）标准：40A（5/50ns）
根据IEC61000 - 4 - 5（浪涌）标准：3.5A（8/20μs）
电容：典型值CJ = 5pF
固态硅技术

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器、便携式仪器
数码相机
MP3/MP4/PMP播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	14V
	峰值脉冲电流(Ipp)	3.5A@8/20us
	峰值脉冲功率(Ppp)	50W@8/20us

	属性	参数值
	击穿电压	7.7V
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF
