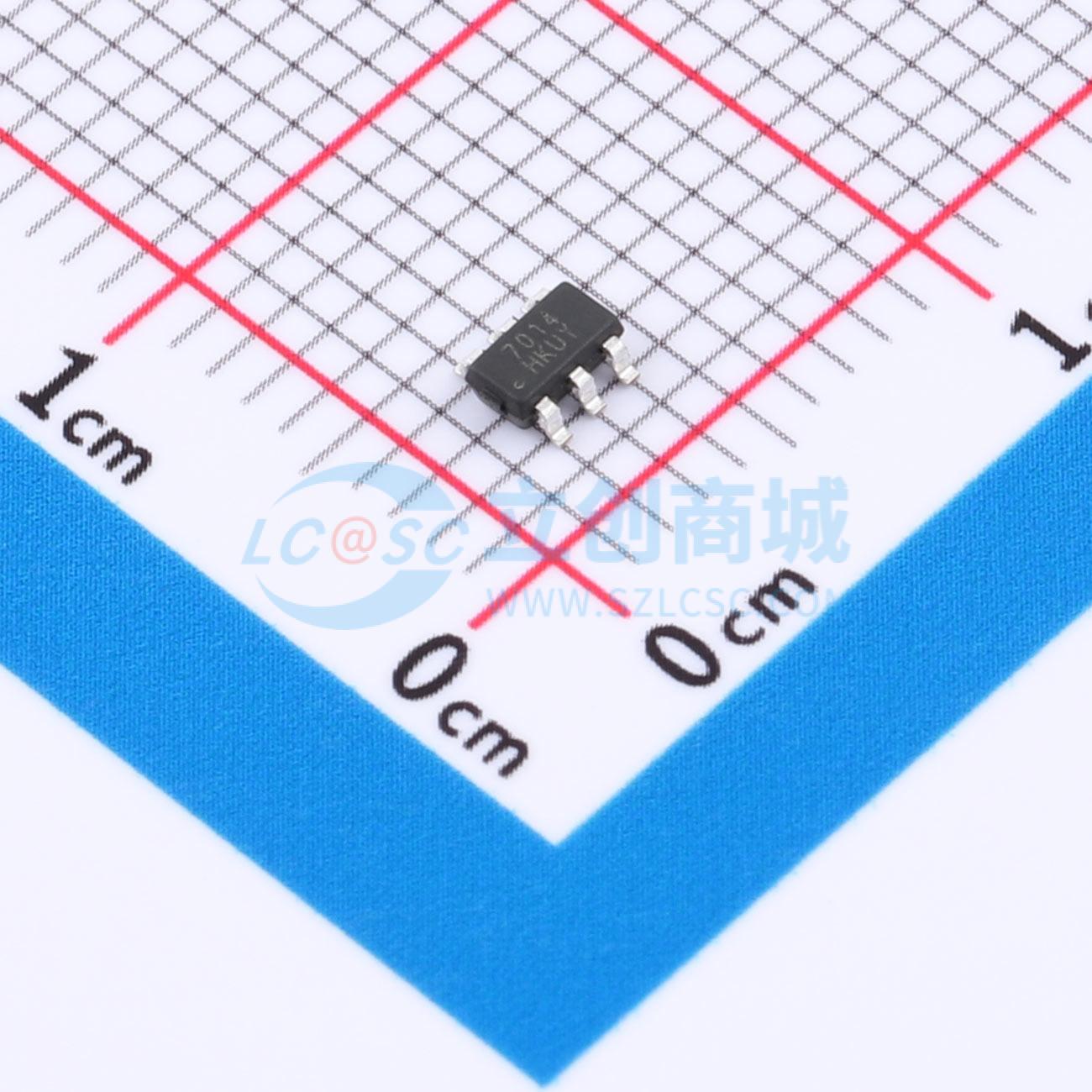

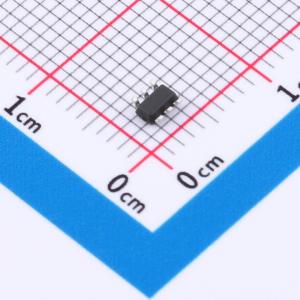

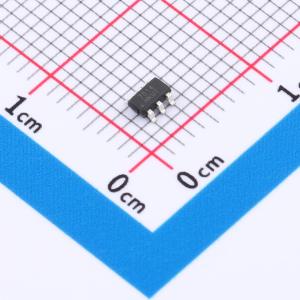

温馨提醒：图片仅供参考，商品以实物为准
MS7014S2G
集成高边侧功率MOSFET的过压保护芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成高边侧功率MOSFET的过压保护芯片，具有可调的过压保护（OVP）阈值电压功能。当检测到输入电压超过过压保护阈值电压时，关闭高边侧场效应管以保护后极负载。最高耐压可达36V，当FB引脚悬空或接到地时，内部默认过电压保护阈值为6.1V。过电压阈值（OVLO）也可以通过设置外部电阻R1和R2的比值在4.0V~15V之间进行调节。同时芯片还具有内部过温保护(OTF)功能，它可以监控芯片温度以保护芯片。采用环保无卤的SOT-23-6封装。过压保护阈值点可以通过外部器件来调节。内置35mΩ (典型值)NMOS管，可以保证通过较大的电流而不会发热进入温度保护状态。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS7014S2G
- 商品编号
- C49375256
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 工作电压 | 4V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 150uA |
商品概述
MS7014S2G是一款集成高边侧功率MOSFET的过压保护芯片，具备可调的过压保护阈值电压功能。当检测到输入电压超过设定阈值时，芯片会关闭内部的高边侧场效应管以保护后续负载。其最高耐压可达36V，当FB引脚悬空或接地时，内部默认过压保护阈值为6.1V。该阈值电压也可通过外部电阻R1和R2的分压比在4.0V至15V范围内进行调节。芯片还集成了过温保护功能，用于监控并保护芯片免受过热损坏。该产品采用环保无卤的SOT-23-6封装。
商品特性
- 集成典型值为35mΩ（@5V/1A）的N型场效应管
- 最大持续输出电流为3.0A
- 最大输入电压为36V
- 集成固定的6.1V（±3%）过压锁定功能（FB引脚悬空或接地时）
- 过压保护阈值电压可调范围为4.0V至15V（±3%）（通过FB引脚外接电阻R1和R2调节）
- 集成过温保护功能
- 人体模型静电保护能力大于±2KV（依据JESD22-A114标准）
- 采用SOT-23-6L封装
应用领域
- 便携式电子设备
- 个人多媒体系统
- 移动电话
- 平板电脑
- 电子烟
- 网络摄像机
