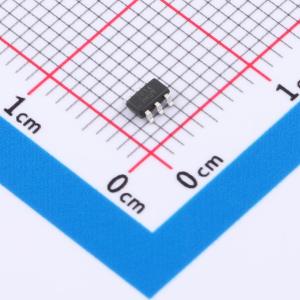

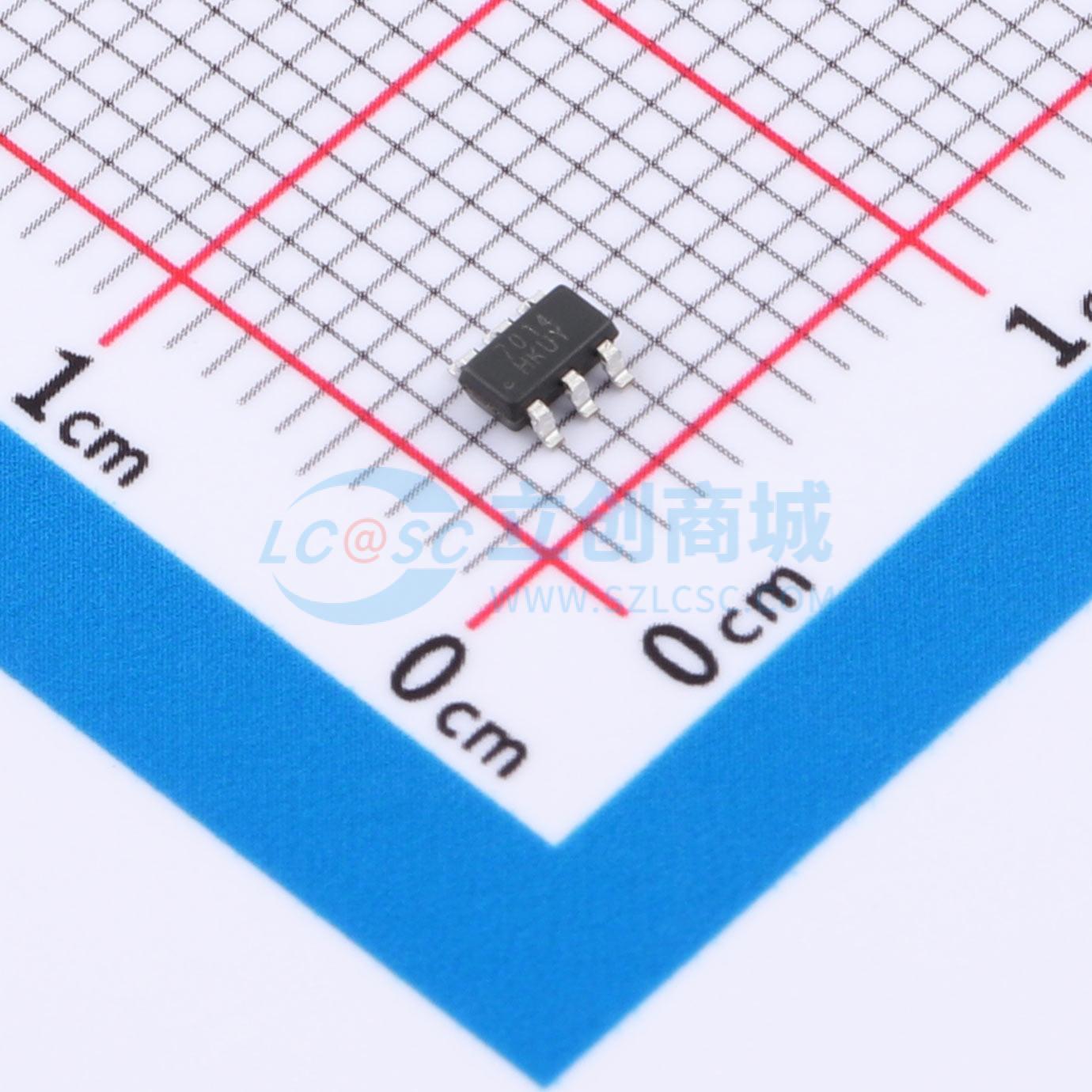

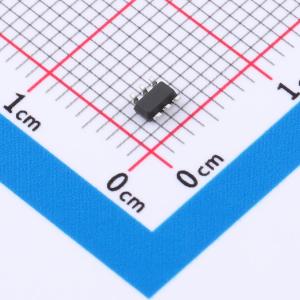

温馨提醒：图片仅供参考，商品以实物为准
MSETA7014S2G
集成高边侧功率MOSFET的过压保护芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成高边侧功率MOSFET的过压保护芯片，具有可调的过压保护（OVP）阈值电压功能。当检测到输入电压超过过压保护阈值电压时，关闭高边侧场效应管以保护后极负载。最高耐压可达36V，当FB引脚悬空或接到地时，内部默认过电压保护阈值为6.1V。过电压阈值（OVLO）也可以通过设置外部电阻R1和R2的比值在4.0V~15V之间进行调节。同时芯片还具有内部过温保护 (OTP) 功能，它可以监控芯片温度以保护芯片。采用环保无卤的SOT-23-6封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSETA7014S2G
- 商品编号
- C49375255
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 35mΩ | |
| 功能特性 | 过压保护；过温保护；输出放电功能；软启动；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
MSETA7014S2G 是一款集成高边侧功率 MOSFET 的过压保护芯片，具备可调的过压保护阈值电压功能。当检测到输入电压超过设定阈值时，芯片会关闭高边侧场效应管以保护后级负载。该器件最高耐压可达 36V。当 FB 引脚悬空或接地时，内部默认过压保护阈值为 6.1V。过压锁定阈值也可通过外部电阻 R1 和 R2 的比值在 4.0V~15V 范围内进行调节。芯片还集成了过温保护功能，用于监控芯片温度以确保安全。该产品采用环保无卤的 SOT-23-6 封装。
商品特性
- 集成 35mΩ（典型值@ 5V/1A）N 型场效应管
- 最大持续输出电流 3.0A
- 最大输入电压 36V
- 集成固定 6.1V（±3%）过压锁定功能（FB 引脚悬空或接地）
- 过压保护阈值电压可调范围：4.0V~15V（±3%）（通过 FB 引脚外接电阻 R1 和 R2 调节）
- 集成过温保护功能
- 人体模型静电保护：>±2KV（JESD22-A114）
- SOT-23-6L 封装
应用领域
- 便携式电子设备
- 个人多媒体系统
- 移动电话
- 平板电脑
- 电子烟
