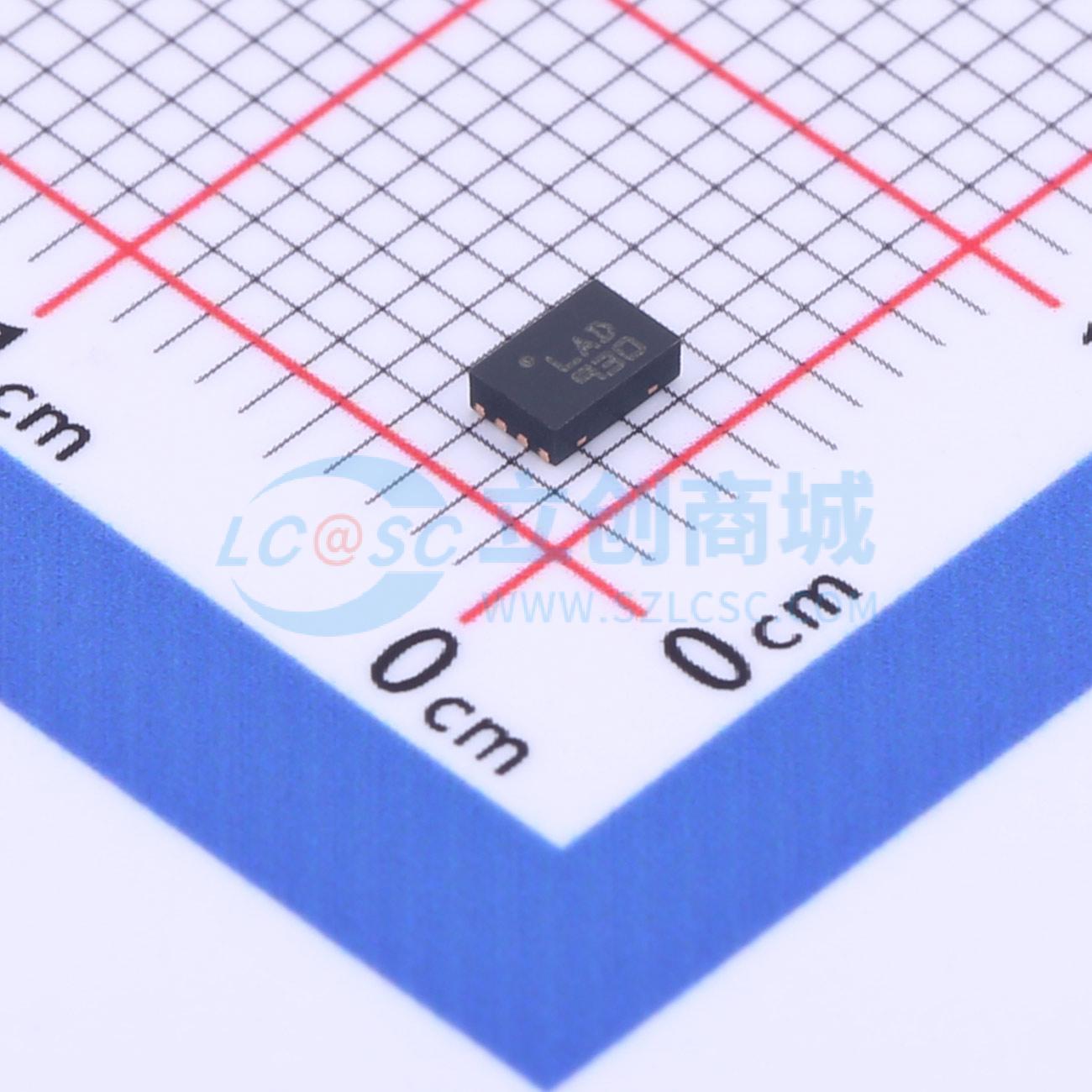

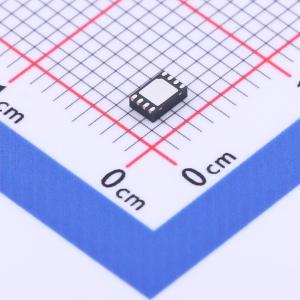

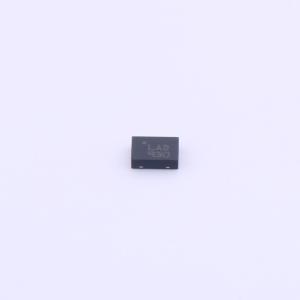

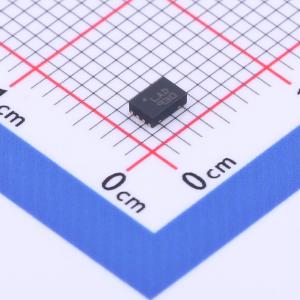

温馨提醒：图片仅供参考，商品以实物为准
ST1L08PUR
800 mA超低压降、高PSRR稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST1L08可在1V至5.5V的输入电压范围内提供最高0.8A的电流，典型压差低至70mV。其输出端使用陶瓷电容实现稳定。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1L08PUR
- 商品编号
- C500660
- 商品封装
- TDFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 500mV~4V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | 50dB@(1MHz) | |
| 压差 | 90mV@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35uA | |
| 噪声 | 50uVrms | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ST1L08可在1V至5.5V的输入电压范围内提供最高0.8A的电流，典型压差低至70mV。 它通过输出端的陶瓷电容实现稳定。 极低的压差、低静态电流和高电源抑制比（PSRR）特性使其适用于低功耗电池供电应用。 使能逻辑控制功能可将ST1L08置于关断模式，降低总电流消耗。 ST1L08Sxx版本具备电源正常指示功能和输入电压控制功能。 该器件配备了限流和热保护功能。
商品特性
- 输入电压范围：1V至5.5V
- 超低压差：最大90mV（负载800mA时）
- 低接地电流：典型值35μA（无负载时）
- 输出电压容差：±2.0%（25°C时）
- 高电源抑制比：80dB（100Hz时），50dB（1MHz时）
- 保证输出电流800mA
- 可按需提供宽范围输出电压：0.5V至4V且可调
- 逻辑控制电子关断
- 内部电流和热限制
- 电源正常指示功能
- 采用DFN8 2×3mm封装
- 温度范围：-40°C至125°C
- ST1L08Sxx具备输入电压控制功能
应用领域
- 消费电子
- 硬盘驱动器、固态硬盘
- 计算机
- 电池供电系统、低压负载点
